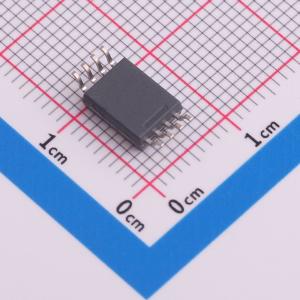

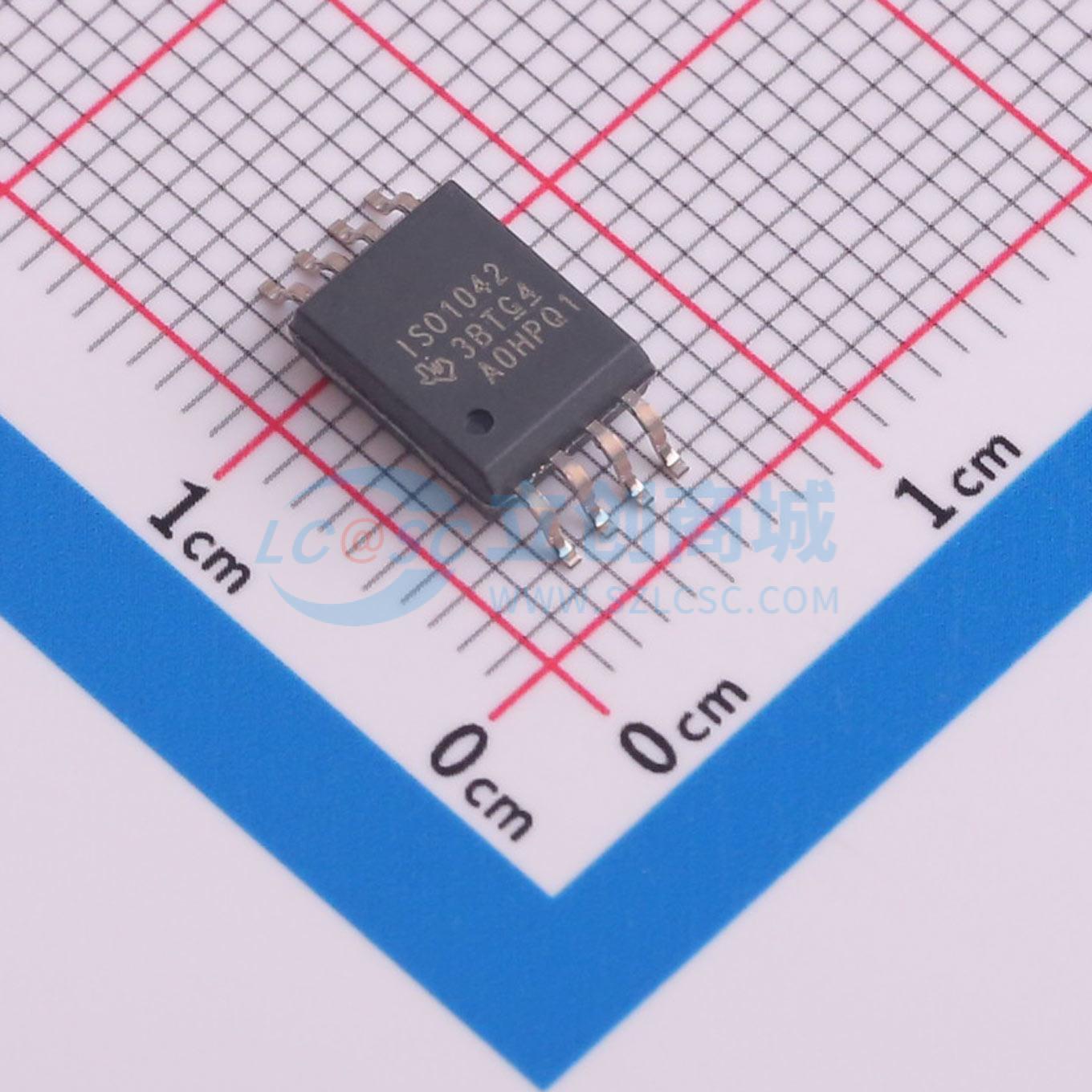

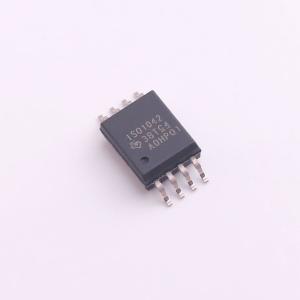

ISO1042QDWVRQ1
具有总线故障保护功能和灵活数据速率的汽车隔离式CAN收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISO1042-Q1 具有 70V 总线故障保护功能和灵活数据速率的汽车类隔离式 CAN 收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO1042QDWVRQ1
- 商品编号
- C3234990
- 商品封装
- SOIC-8-300mil
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式CAN收发器 | |
| 最大数据速率 | 5Mbps | |
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 100kV/us |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 逻辑侧工作电压 | 1.71V~5.5V | |
| 总线侧工作电压 | 4.5V~5.5V | |
| 通道数 | 1 |
商品概述
ISO1042-Q1 器件是一款符合ISO11898-2 (2016) 标准规格的电隔离控制器局域网(CAN) 收发器。 ISO1042-Q1 器件提供 ±70V 直流总线故障保护功能和±30V 共模电压范围。该器件在CAN FD 模式下最高支持5Mbps 数据速率，与经典CAN 相比可实现更为快速的载荷传输。该器件采用二氧化硅 (SiO₂) 绝缘隔栅，可承受 5000V RMS 的电压和 1060V RMS 的工作电压。电磁兼容性得到了显著增强，可实现系统级ESD、EFT 和浪涌并符合辐射标准。与隔离式电源一起使用，此器件可抵御高电压冲击，并防止总线的噪声电流进入本地接地。ISO1042-Q1 器件可用于基础型和增强型隔离。ISO1042 -Q1 器件支持 -40°C 至 +125°C 的宽环境温度范围。
商品特性
- 符合面向汽车应用的AEC Q100 标准
- 等级1： -40°C 至 125°C 的环境温度范围
- 符合ISO 11898-2:2016 和ISO 11898-5:2007 物理层标准
- 支持经典的最高1Mbps CAN 和最高5Mbps FD（灵活数据速率）
- 低环路延迟：152ns
- 直流总线故障保护电压： ±70V
- 总线引脚的HBM ESD 容差：±16kV
- 驱动器显性超时(TXD DTO)
- VCC1 和 VCC2 欠压保护
- 共模电压范围： ±30V
- 未上电时的理想无源、高阻抗总线终端
- 高CMTI：100kV/µs
- VCC1 电压范围：1.71V 至5.5V
- 支持连接到CAN 控制器的1.8V、2.5V、3.3V和5.0V 逻辑接口
应用领域
- 起动机/发电机
- 电池管理系统(BMS)
- 直流/直流转换器
- 板载充电器(OBC) 和无线充电器
- 逆变器和电机控制
