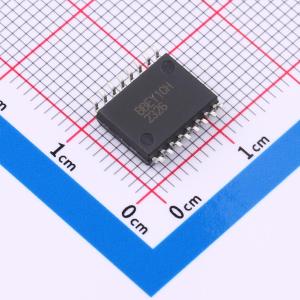

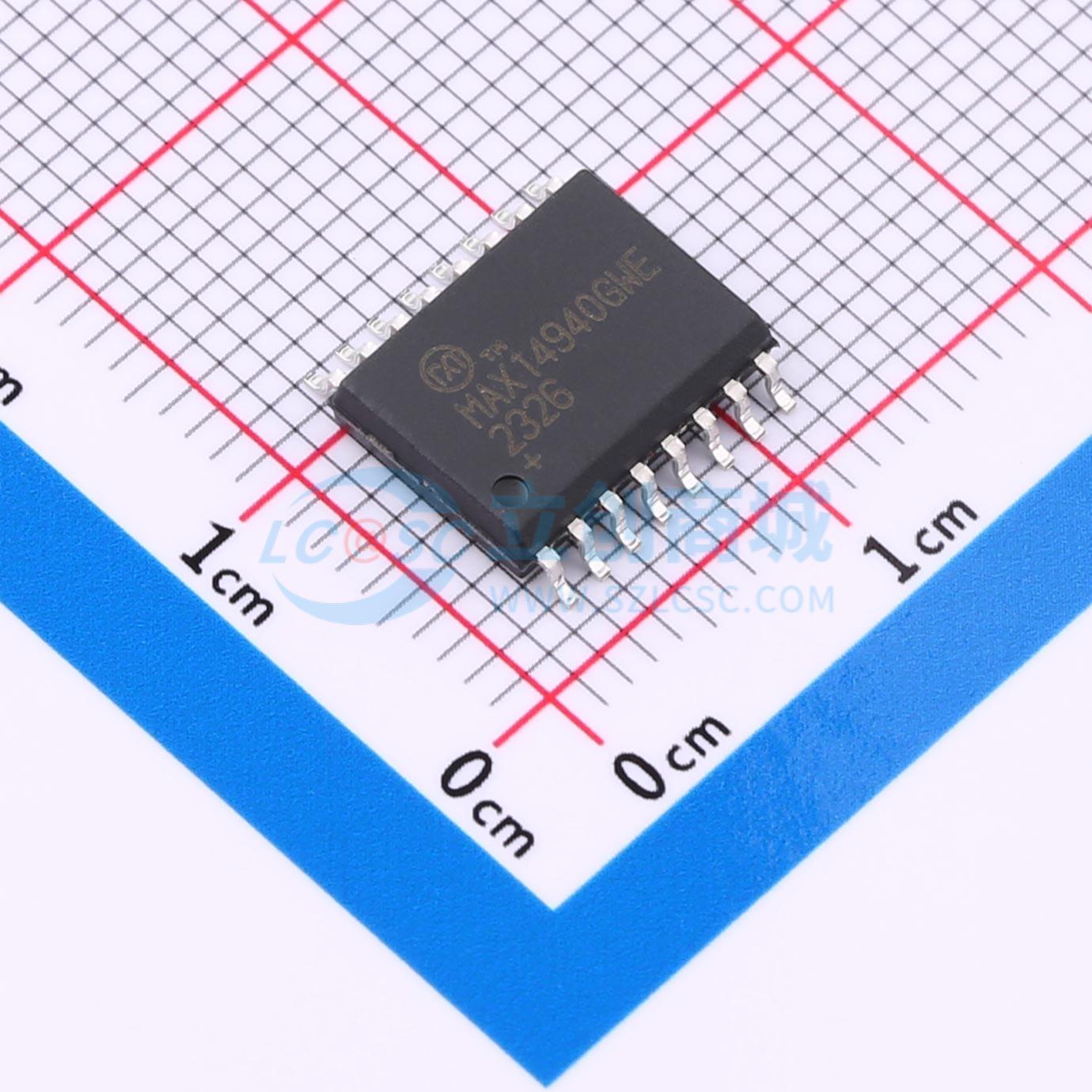

MAX14940GWE+T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2.75kVRMS隔离、20Mbps半双工、PROFIBUS/RS-485收发器，具有±35kVESD保护和集成变压器驱动器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14940GWE+T
商品编号: C3234581
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

MAX14940隔离式RS - 485/PROFIBUS - DP收发器在器件的电缆侧（RS - 485驱动器/接收器侧）和UART侧之间提供2750VRMS（60秒）的电流隔离。当端口之间存在较大的地电位差时，隔离可通过打破接地环路并降低噪声来改善通信。该器件支持高达20Mbps的可靠通信。 MAX14940集成了一个450kHz变压器驱动器，可通过外部变压器将电源传输到收发器的电缆侧。集成的LDO为设计隔离式DC/DC电源提供了一种简单且节省空间的方法。 MAX14940包含一个半双工驱动器/接收器通道，完全符合RS - 485和PROFIBUS - DP标准。接收器为1/4单位负载，允许在公共总线上连接多达128个收发器。集成的真正故障安全电路可确保在输入短路或开路时，接收器输出为逻辑高电平。当电缆侧或UART侧电源低于工作水平时，欠压锁定会禁用驱动器。按照人体模型（HBM）的规定，驱动器输出/接收器输入在电缆侧可承受±35kV静电放电（ESD）至GNDB的冲击。 MAX14940采用宽体16引脚SOIC封装，工作温度范围为 - 40℃至 + 105℃。

商品特性

高度集成，简化设计
用于电缆侧供电的集成LDO还可为高达10mA的外部负载供电
用于向电缆侧传输电源的集成变压器驱动器在150mA负载下效率高达80%
高性能收发器，实现灵活设计
符合RS - 485 EIA/TIA - 485和EIA 61158 - 2 Type 3 PROFIBUS - DP标准
20Mbps（最大）数据速率
总线上最多可连接128个设备
集成保护功能，实现可靠通信
驱动器输出/接收器输入具有±35kV ESD（HBM）保护
可承受2.75kVRMS隔离电压60秒（VISO）
最大重复峰值隔离电压为630VPEAK（VIORM）
最大工作隔离电压为445VRMS（VIOWM）
在额定工作电压下使用寿命超过30年
符合IEC 61000 - 4 - 5标准，可承受±10kV浪涌
热关断功能

应用领域

工业自动化设备
可编程逻辑控制器
暖通空调功率计

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	隔离式RS485/422收发器
	最大数据速率	20Mbps
