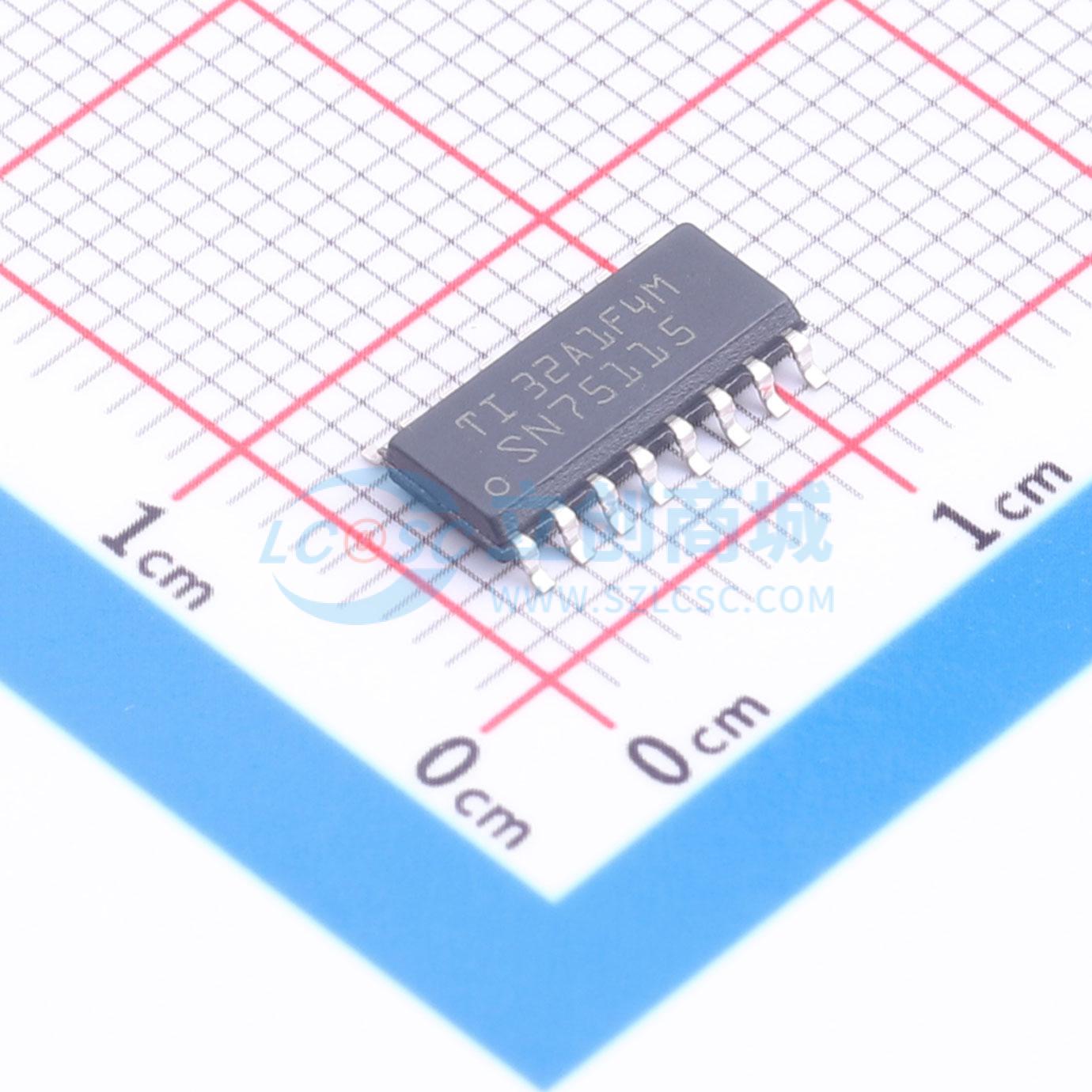

SN75115DR

SN55115 和 SN75115 双差分线接收器设计用于在存在大量共模噪声的情况下检测小的差分信号。这些器件根据差分输入电压提供与TTL兼容的输出信号。开集输出配置允许将类似的TTL输出（如SN5401/SN7401）或其他SN55115/SN75115线接收器进行线与操作。这样可以在不增加额外延迟的情况下实现逻辑功能。

输出级类似于TTL图腾柱输出，但具有下沉输出1YS和2YS，以及相邻封装引脚上的相应有源上拉端子1YP和2YP。频率响应和抗噪性能可以通过一个外部电容提供。每个通道都提供了一个选通输入。当选通处于低电平时，接收器被禁用，并且输出被强制为高电平。

SN55115的工作温度范围是-55°C到125°C。SN75115的工作温度范围是从0°C到70°C。
