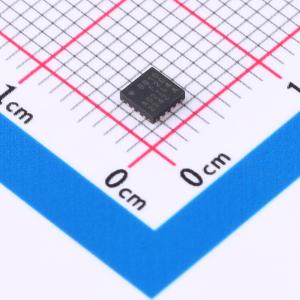

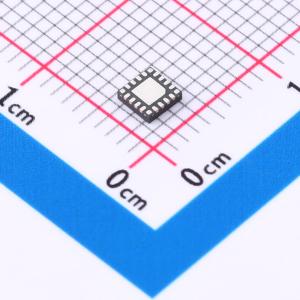

EFM8BB10F2G-A-QFN20R

EFM8BB1，作为Busy Bee系列MCU的一部分，是一系列具有全面功能集的小型封装8位微控制器。这些设备通过将先进的模拟和通信外设集成到小型封装中提供了高价值，使其成为空间受限应用的理想选择。凭借高效的8051内核、增强的脉宽调制和精密模拟，EFM8BB1系列也非常适合嵌入式应用。

EFM8BB1的应用包括：

• 电机控制
• 医疗设备
• 消费电子产品
• 照明系统
• 传感器控制器
• I/O端口扩展器

主要特性：

• 具有25 MHz最大工作频率的流水线8位C8051内核
• 最多18个多功能、5V耐压I/O引脚
• 一个12位模数转换器(ADC)
• 两个低电流模拟比较器
• 集成温度传感器
• 3通道增强PWM/PCA
• 四个16位定时器
• UART、SPI和SMBus/I2C
• 优先级交叉开关用于灵活的引脚映射

突出特性：

• 核心：流水线CIP-51核心，完全兼容标准8051指令集，70%的指令在一个或两个时钟周期内执行，最大工作频率为25 MHz
• 存储器：最多8 kB闪存，在系统内可从固件重新编程，最多512字节RAM（包括256字节标准8051 RAM和256字节片上XRAM）
• 电源：内部LDO稳压器用于CPU核心电压，上电复位电路和欠压检测器，总共最多18个多功能I/O引脚，所有引脚在偏置下5V耐压，灵活的外围交叉开关用于外围路由，5 mA源极驱动能力，12.5 mA沉极允许直接驱动LED
• 时钟源：内部24.5 MHz振荡器，精度±2%，内部80 kHz低频振荡器，外部CMOS时钟选项
• 定时器/计数器和PWM：支持PWM、捕获/比较和频率输出模式的3通道可编程计数器阵列(PCA)，4 x 16位通用定时器，独立看门狗定时器，由低频振荡器计时
• 通信和数字外设：UART、SPI主/从、SMBus/I2C主/从、16位CRC单元，在256字节边界处自动对闪存进行CRC校验
• 模拟：12位模数转换器(ADC)，2 x 低电流模拟比较器，带可调参考
• 片上非侵入式调试：全内存和寄存器检查，四个硬件断点，单步执行
• 预加载UART引导程序
• 温度范围-40至85°C或-40至125°C
• 单电源2.2至3.6 V
• QSOP24、SOIC16和QFN20封装

• 电机控制
• 医疗设备
• 消费电子
• 照明系统
• 传感器控制器
• 输入/输出端口扩展器
