温馨提醒：图片仅供参考，商品以实物为准

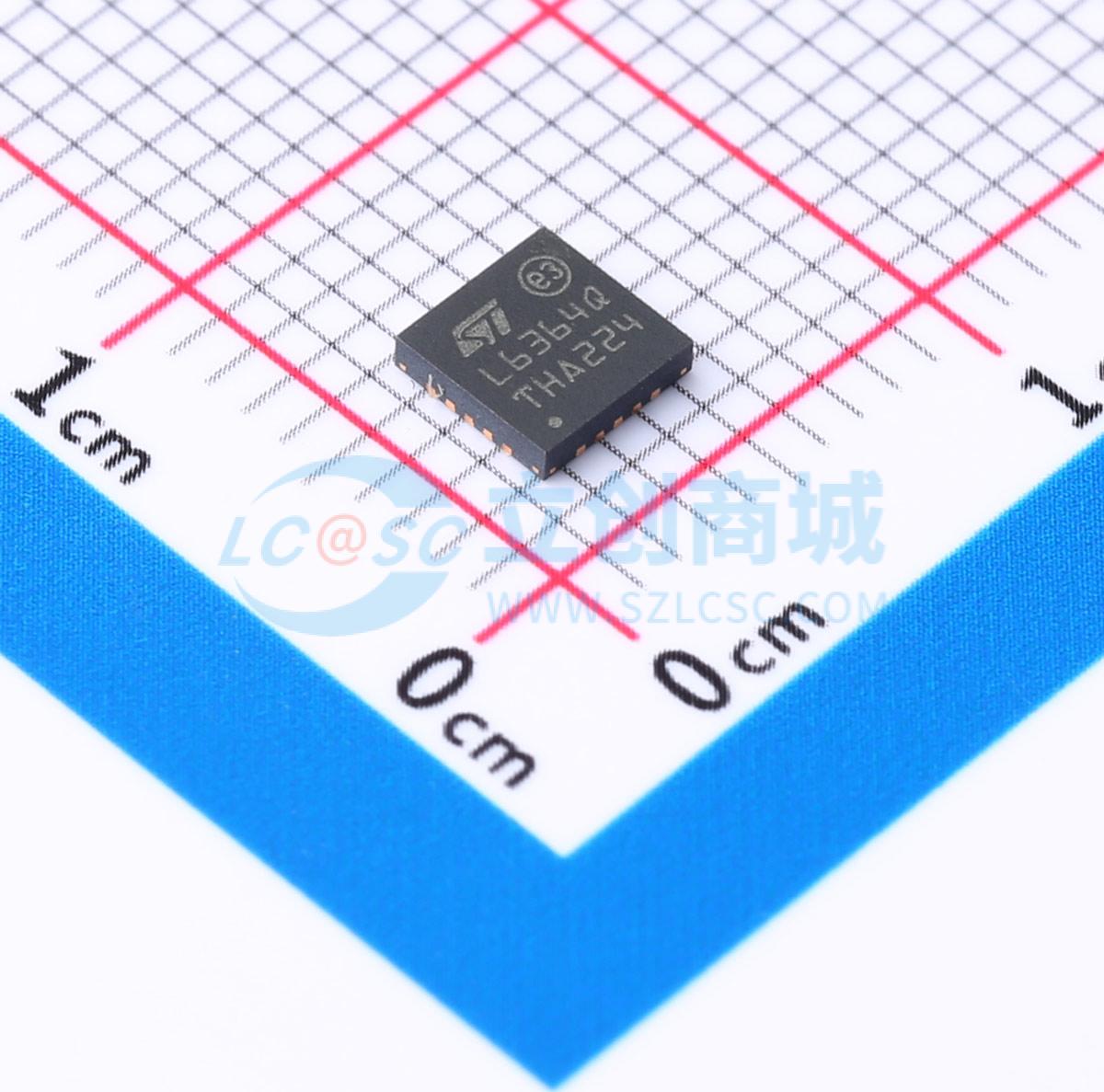

L6364Q
用于SIO和IO-Link传感器应用的双通道收发器IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- L6364是一款支持IO-Link标准的双通道收发器，适用于工业传感器应用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6364Q
- 商品编号
- C3233009
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 3.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | SPI；UART | |
| 数据速率 | 230.4Kbps | |
| 工作电压 | 5V~35V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 工作电流 | - | |
| 静态电流 | 3mA | |
| 功能特性 | 上电/复位配置；中断生成 |
商品特性
- 供电电压范围从5V到35V
- 2.5V至5V兼容的I/O
- 3.3V和5V，50mA线性稳压器
- 50mA DC-DC稳压器，频率（0.5MHz至2MHz）和电压（5V至10.5V）可配置
- 低功耗（5Ω）CQ和DIO输出级，可配置为高端、低端或推挽模式
- CQ和DIO线路电流限制的可配置报告阈值（0.11A至0.25A）
- CQ//DIO线路电流限制的可配置报告阈值（0.22A至0.5A）（并联模式）
- 内置反向极性二极管（DOUT引脚）
- VPLUS、CQ、DIO和PGND引脚之间的全零电流反向极性
- 可配置的热关断阈值（最高可达216°C）
- 7位校准温度测量
- 可配置的VPLUS欠压检测（6.0V至15V）
- CQ和DIO短路电流限制及报告
- 适合驱动L、C和R负载
- 无需石英振荡器的IO-Link时钟提取和定时生成，支持COM2（38.4k波特）和COM3（230.4k波特）
- 集成UART外设，支持所有符合v1.1规范的IO-Link序列的M序列处理（包括校验和）
- 多字节UART模式，支持最多15字节的M序列大小
- 单字节UART模式，支持无限大的M序列大小和连续数据传输
- 透明UART模式，适用于特殊应用
- CQ和DIO切换时间 = 100 ns（2 kΩ//2.2 nF负载）
- 8V齐纳限幅，用于快速消磁感性负载
- 两个LED驱动器，可配置电流（最高可达8mA）
- 设计满足应用需求：ESD IEC 61000-4-2保护达到4kV，针对浪涌（500Ω耦合）的EMC保护超过±2A/50 μs
- 智能格式QFN-20L 4x4 mm和CSP-19 2.5x2.5 mm封装
应用领域
- 工业传感器
- 工厂自动化
- 过程控制
