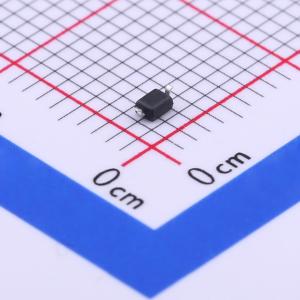

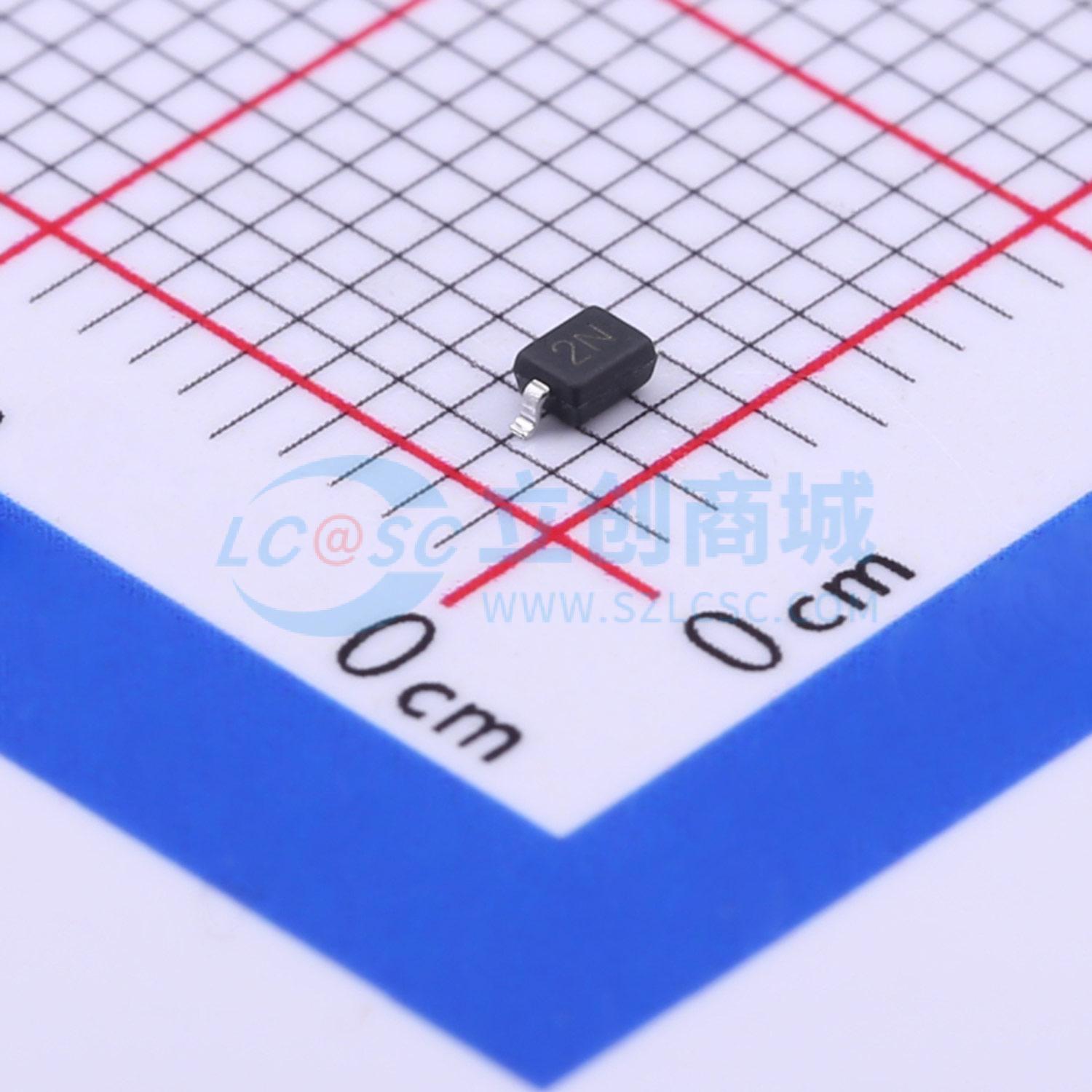

ESD3Z36C
双向ESD 36V截止 峰值浪涌电流：6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：本系列设计用于平均功率约320W的ESD保护，有不同的VRwM和不同的峰值脉冲功率可供选择。 保护一个I/O或电源线。 低钳位电压。应用：手机及配件
- 品牌名称
- AnBon(安邦)
- 商品型号
- ESD3Z36C
- 商品编号
- C397780
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 70V | |
| 峰值脉冲电流(Ipp) | 6A | |
| 峰值脉冲功率(Ppp) | 320W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 40V | |
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF |
商品特性
- 该系列专为平均功率约320W的ESD保护而设计，提供不同的VRWM和不同的峰值脉冲功率。
- 保护单条I/O线或电源线。
- 钳位电压低。
- 工作电压：3.3V、5.0V、12V、15V、18V、24V、36V。
- 漏电流低。
- 无铅元件符合MIL-STD-19500 /228环境标准。
- 后缀“-H”表示无卤元件，例如ESD3Z3.3C-H。
- IEC61000-4-2（ESD）±25kV（空气）、±20kV（接触）
- IEC61000-4-4（EFT）40A（5/50ns）
- IEC61000-4-5（雷击）8A（8/20us）
应用领域
-手机及配件-基于微处理器的设备-个人数字助理(PDA)-笔记本电脑、台式机和服务器-便携式仪器
