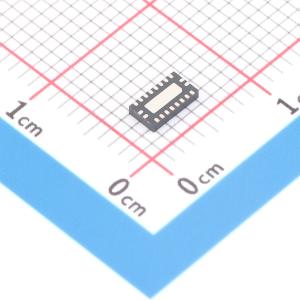

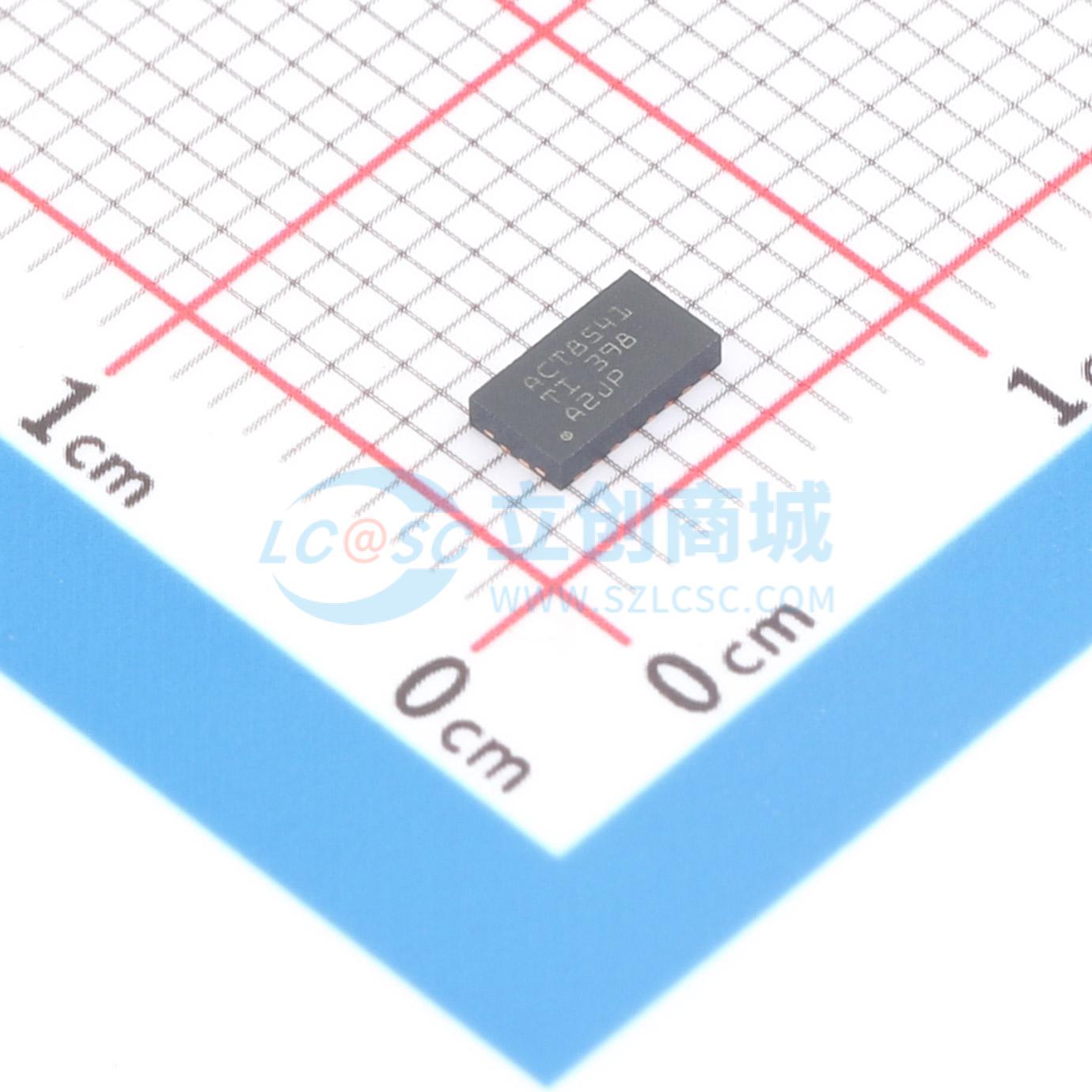

温馨提醒：图片仅供参考，商品以实物为准

SN74ACT8541RKSR

八进制缓冲器，带三态输出和施密特触发器输入

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: SN74ACT8541RKSR
商品编号: C36202935
商品封装: VQFN-20(2.5x4.5)
包装方式: 编带
商品毛重: 0.0568克(g)

商品参数

商品概述

SN74ACT8541内含八个带有三态输出和施密特触发输入的独立缓冲器。可通过任意一个输出使能输入（OE1或OE2）将所有通道同时强制进入高阻态。该器件带有八个带三态输出的缓冲器，低电平有效输出使能引脚OE1和OE2控制全部八个通道，配置要求两个引脚都为低电平时输出才处于激活状态。当输出使能时，输出被主动驱动为低电平或高电平；当输出禁用时，输出设置为高阻态。该器件包含平衡CMOS三态输出，输出可处于驱动高电平、驱动低电平和高阻抗三种状态。平衡表示器件可以吸入和源出相似电流。器件的驱动能力可能在轻负载下产生快沿，因此需要考虑布线和负载条件以避免振铃。此外，该器件的输出可驱动比器件可持续承受更大的电流，必须限制器件的输出功率以避免过流损坏。

商品特性

工作电压范围为 4.5 V 至 5.5 V
与TTL兼容的施密特触发输入可支持缓慢和有噪声的输入信号
5 V 下可提供连续 ±24 mA 输出驱动
5 V 下短时间脉冲支持最高 ±75 mA 输出驱动
可驱动 50 Ω 传输线
最大延迟为 9.6 ns（VCC = 5 V，CL = 50 pF），运行速度快

应用领域

驱动指示LED
利用开漏输出实现电平转换
控制继电器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器；TTL兼容CMOS
	输出类型	三态
	工作电压	4.5V~5.5V
	每个元件位数	8
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74ACT
	工作温度	-40℃~+125℃
	静态电流(Iq)	80uA
	功能特性	输出使能
