MP2702GRP-0000-Z

MP2702是一款适用于1节至2节锂离子、锂聚合物、磷酸铁锂电池，以及2节至6节镍氢电池的线性充电器。该器件可承受最高26V的电压。

MP2702测量电池电压(VBATT)，并自动分为四个阶段为电池充电:涓流充电、预充电、恒流(CC)快充和恒压充电。

MP2702提供专用的ISET引脚，可通过在ISET与地之间连接电阻来设置充电电流。该器件还提供USBM引脚，可在设置充电电流之前设置输入电流限值(IIN_LIM)。如果输入功率过载，MP2702具有最低输入电压限制(VIN_LIM)以降低电池电流。

MP2702具备完善的保护功能，包括输入和电池过压保护(OVP)、充电安全定时器，以及符合JEITA标准的电池温度保护。

MP2702提供专用的EN引脚来启用或禁用充电。充电禁用后，流入IN或BATT引脚的静态电流(IQ)会被降至最低。

此外，MP2702提供两个开漏引脚来指示输入电源状态和充电状态。ACOK引脚指示输入电源是否存在。CHG引脚指示多种充电状态，包括充电中、充电终止和故障事件。

MP2702还提供灵活的一次性可编程(OTP)存储器，可配置多种充电参数。

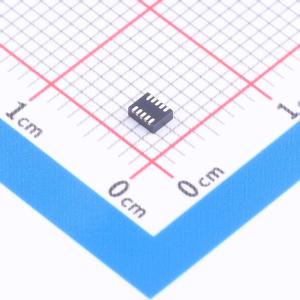

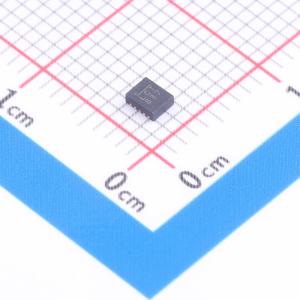

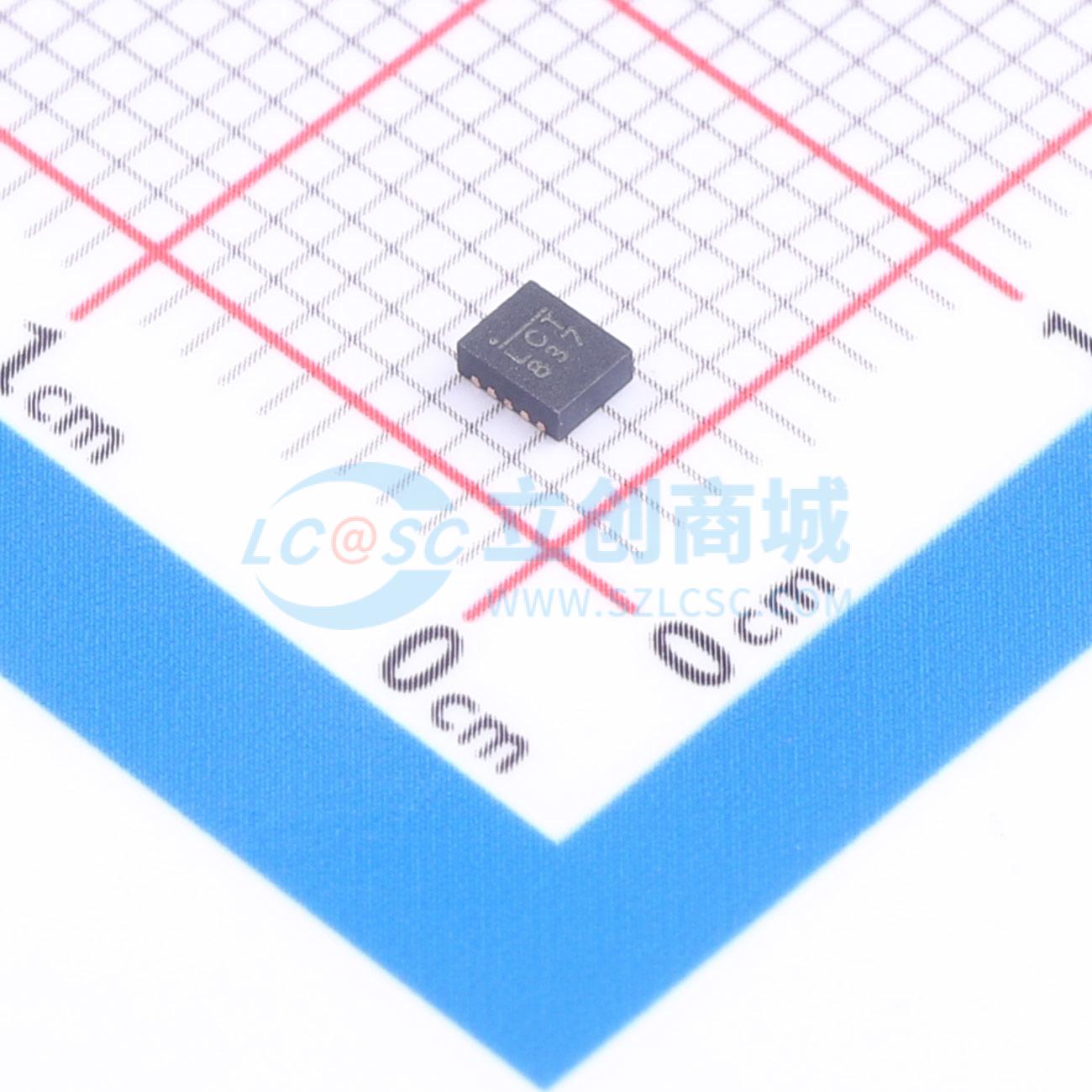

MP2702采用QFN-10 (2mm×2.5mm)封装。

• 最高可承受26V可持续电压
• 最高1A充电电流，可通过ISET引脚配置
• ISET引脚短路保护(SCP)
• 可通过USBM引脚额外设置输入电流限值(IIN_LIM)
• 可配置预充电电流(IPRE)
• 可配置终止电流(ITERM)阈值
• 一次性可编程(OTP)存储器可选择三档最低输入电压限值(VIN_LIM)
• OTP可选择单节2.4V至4.5V的电池满充电压
• 0.5%电池稳压电压精度
• OTP可选择1节或2节电池配置
• 集成芯片结温(TJ)调节
• 符合JEITA标准的电池温度保护
• EN引脚可启用整个芯片
• 关断模式下电池漏电流仅100nA
• ITERM可低至3mA
• 充电状态和故障指示
• 输入电源指示
• 集成充电安全定时器
• 多种参数可通过OTP配置
• 支持为2节至6节镍氢电池充电
• 兼容LiFePO4电池
• 采用紧凑型QFN-10 (2mm×2.5mm)封装

• 耳机
• 可穿戴设备
• 紧急呼叫
