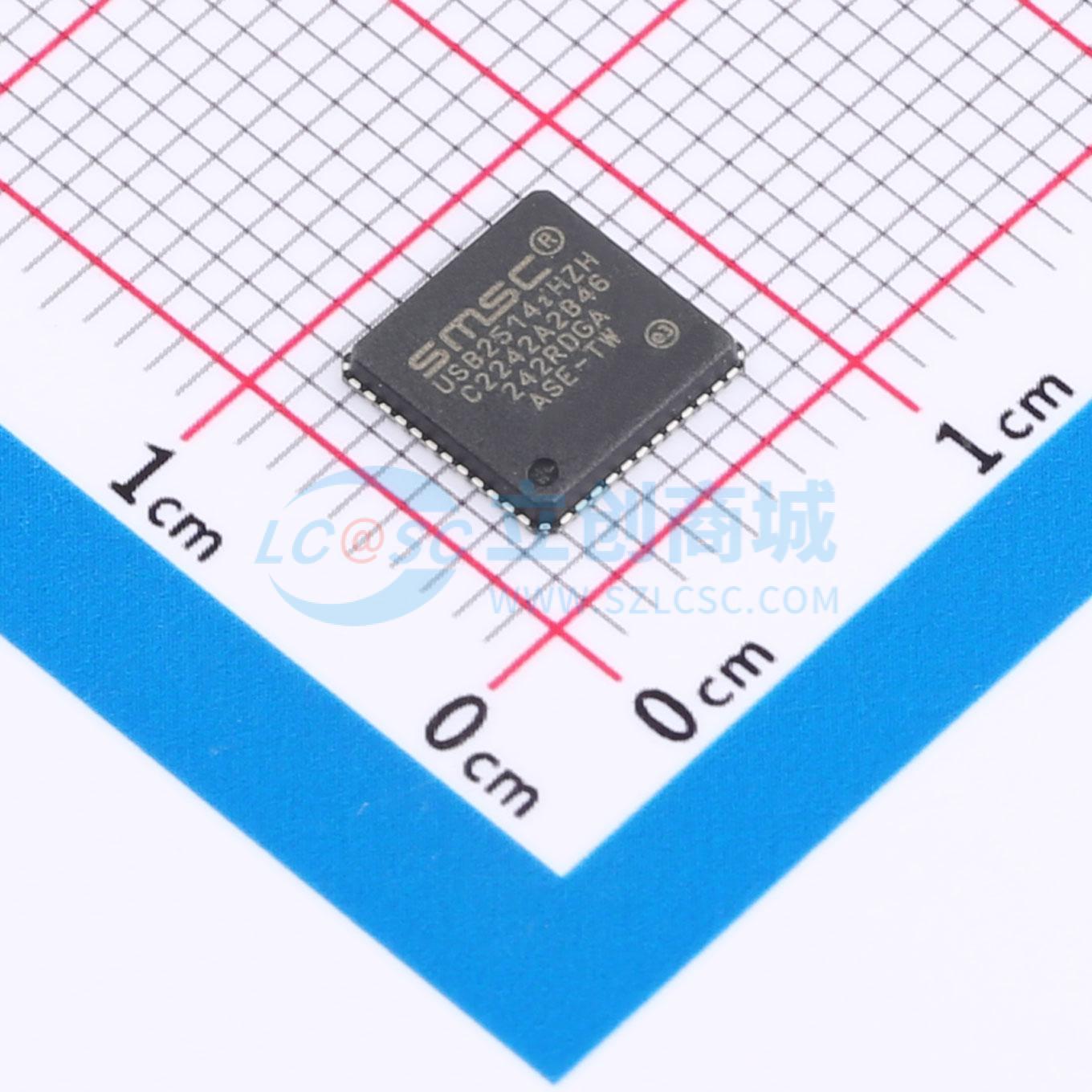

USB2514I-HZH
USB 2.0 高速集线器控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SMSC USB251x 集线器是一系列低功耗、OEM可配置的多事务转换器(MTT)集线器控制器IC产品,适用于嵌入式USB解决方案。“x”在零件编号中表示可用的下游端口数量。SMSC集线器支持所有启用的下游端口上的低速、全速和高速(如果作为高速集线器运行)设备。高性能、低功耗、小尺寸的集线器控制器IC,具有2、3、4或7个下游端口(由零件编号中的“x”表示)。完全符合USB 2.0规范。通过单个串行I2C EEPROM或SMBus从端口提供增强的OEM配置选项。MultiTRAKTM — 高性能多事务转换器,为每个端口提供一个事务转换器。PortMap — 灵活的端口映射和禁用顺序。PortSwap 可编程USB差分对引脚位置通过将USB信号线直接对准连接器来简化PCB设计。PHYBoost 可编程USB信号驱动强度用于恢复。USB251xB/xBi产品与USB251x/xi/xA/xAi产品完全引脚兼容,可直接替换。成本节约包括使用相同的PCB组件并通过USB-IF相似性合规认证。全面的电源管理,每个下游端口可以单独或组合控制电源。完全集成的USB终端和上拉/下拉电阻。支持单一外部3.3 V电源;内部调节器提供1.2 V或1.8 V内部核心电压。板载24 MHz晶体驱动器、陶瓷谐振器或外部24/48 MHz时钟输入。可定制供应商ID、产品ID和设备ID。4千伏HBM JESD22-A114F ESD保护(供电和未供电状态)。支持自供电或总线供电操作。USB251xB和USB251xBi产品支持USB电池充电规范修订版1.1,用于充电下行端口(CDP)。无铅RoHS合规封装:36引脚QFN(6x6毫米)、48引脚QFN(7x7毫米)、64引脚QFN(9x9毫米)。USB251xi、USB2512Ai和USB251xBi产品支持-40℃至+85℃的工业温度范围。USB251xB产品支持0℃至+85℃的扩展商用温度范围。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- USB2514I-HZH
- 商品编号
- C3227486
- 商品封装
- QFN-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.1克(g)
商品参数
参数完善中
商品概述
USB2514是一款低功耗、可配置的MTT集线器控制器集成电路,面向嵌入式USB解决方案。该集线器在所有已启用下行端口上支持低速、全速和高速下行设备;作为高速集线器工作时,支持低速、全速和高速设备。每个集线器控制器可作为全速或全/高速集线器连接到上行端口。USB端口所需电阻均集成在集线器内,包括串联终端电阻以及D+和D-引脚所需的上拉和下拉电阻。下行端口的过流检测输入具有内部上拉电阻。
商品特性
- 集成USB端接电阻和上拉/下拉电阻
- 支持单个外部3.3V电源;内部稳压器提供1.2V或1.8V内核电压
- 板载24MHz晶体驱动器、陶瓷谐振器或外部24/48MHz时钟输入
- 可自定义供应商ID、产品ID和设备ID
- 4kVHBMJESD22-A114FESD保护(供电和未供电)
- 支持自供电或总线供电操作
- 支持USB电池充电规范1.1版,用于充电下行端口(CDP)
应用领域
- 液晶显示器和电视
- 多功能USB外设
- 电脑主板
- 机顶盒、DVD播放器、DVR/PVR
- 打印机和扫描仪
- 电脑媒体驱动器托架
- 便携式集线器盒
- 移动PC扩展坞
- 嵌入式系统
