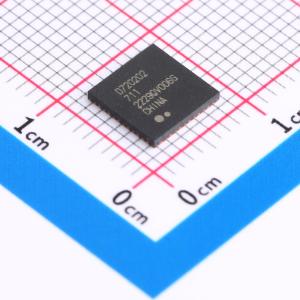

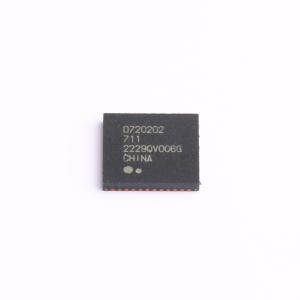

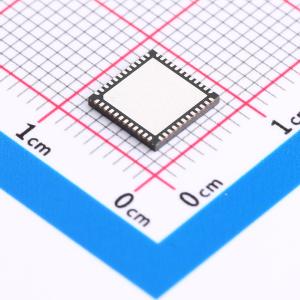

温馨提醒：图片仅供参考，商品以实物为准
UPD720202K8-711-BAA-A
UPD720202K8-711-BAA-A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- UPD720202K8-711-BAA-A
- 商品编号
- C3227487
- 商品封装
- QFN-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | Host控制器 | |
| USB协议版本 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 工作温度 | -40℃~+85℃ |
商品概述
PD720201和PD720202是第三代通用串行总线3.0主机控制器，符合通用串行总线3.0规范以及英特尔的可扩展主机控制器接口（xHCI）。这些器件降低了功耗，且封装尺寸更小，非常适合希望为笔记本电脑等移动计算设备添加USB3.0接口的设计师。 PD720201最多支持四个USB3.0超高速端口，PD720202最多支持两个USB3.0超高速端口。PD720201和PD720202采用PCI Express Gen 2系统接口总线，使系统设计师能够轻松地为包含PCI Express总线接口的系统添加最多四个（PD720201）或两个（PD720202）USB3.0超高速端口。当连接到符合USB 3.0标准的外设时，PD720201和PD720202能够以高达5 Gbps的时钟速度传输信息。PD720201和PD720202完全符合USB3.0标准，并与之前的USB2.0标准向后兼容。新的USB3.0标准支持的数据传输速度比上一代USB2.0标准快达十倍，可实现大量信息的快速高效传输。
商品特性
- 符合USB Implementers Forum, Inc发布的通用串行总线3.0规范修订版1.0
- 支持以下速度数据速率：低速（1.5 Mbps）/全速（12 Mbps）/高速（480 Mbps）/超高速（5 Gbps）
- PD720201对所有速度最多支持4个下游端口
- PD720202对所有速度最多支持2个下游端口
- 支持所有符合USB标准的数据传输类型，包括：控制/批量/中断/同步传输
- 符合英特尔的可扩展主机控制器接口（xHCI）规范修订版1.0
- 支持所有超高速端口的USB调试功能。
- 支持USB传统功能。
- 符合PCI Express基础规范修订版2.0。
- 支持PCI Express规范的延迟容限报告ECN
- 支持ExpressCard标准版本1.0
- 支持PCI Express卡机电规范修订版2.0。
- 支持PCI总线电源管理接口规范修订版1.2
- 支持USB电池充电规范修订版1.2以及其他便携式设备：BC 1.2的DCP模式；BC 1.2的CDP模式；中国移动电话充电器；欧盟移动电话充电器；苹果iOS产品
- 操作寄存器直接映射到PCI内存空间。
- 支持用于固件的串行外设接口（SPI）类型ROM。
- 支持从系统BIOS或系统软件进行固件下载接口
- 系统时钟：24 MHz晶体
- 小型、引脚数量少的封装，改进了信号引脚分配，便于高效PCB布局
- PD720201采用68引脚QFN（8×8）封装
- PD720202采用48引脚QFN（7×7）封装
- 3.3 V和1.05 V电源供电
应用领域
- 台式机和笔记本电脑
- 平板电脑
- 服务器
- PCI Express卡/Express卡
- 数字电视
- 机顶盒
- 蓝光播放器/刻录机
- 媒体播放器
- 数字音频系统
- 投影仪
- 多功能打印机
- 存储设备
- 路由器
- 网络附属存储（NAS）
