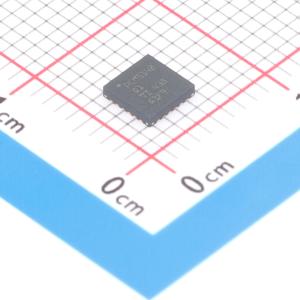

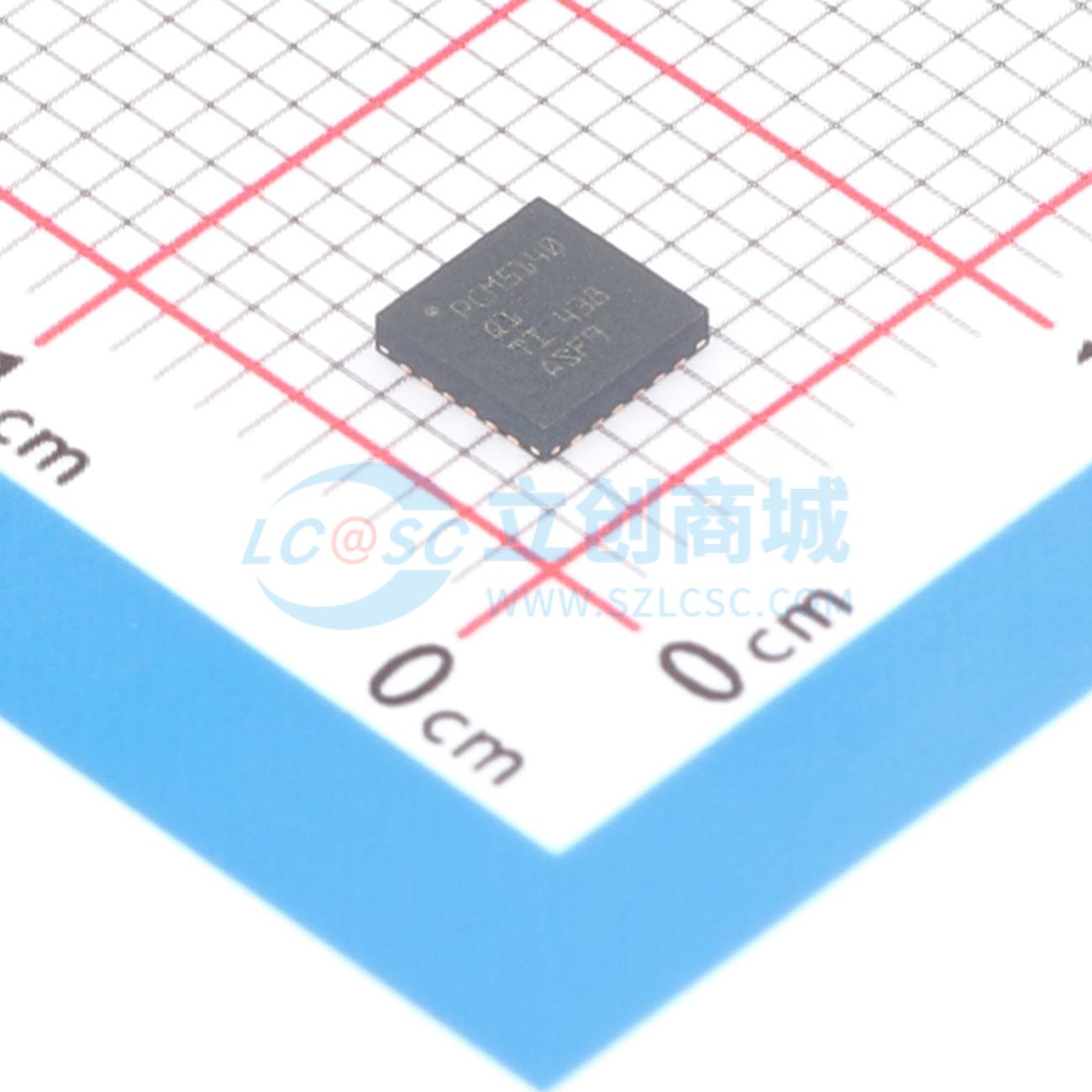

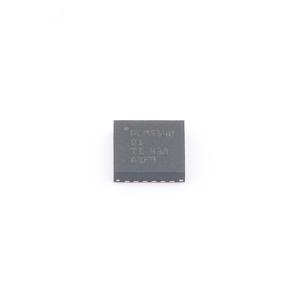

PCM5140QRGERQ1

四通道768kHz音频ADC

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: PCM5140QRGERQ1
商品编号: C36177592
商品封装: VQFN-24(4x4)
包装方式: 编带
商品毛重: 1.94克(g)

商品参数

商品概述

PCM5140-Q1是一款Burr-Brown™高性能音频模数转换器（ADC），支持最多4路模拟通道同时采样，也支持最多8路脉冲密度调制（PDM）麦克风输入的数字通道。该器件支持线路输入和麦克风输入，同时支持单端和差分输入配置。该器件集成可编程通道增益、数字音量控制、可编程麦克风偏置电压、锁相环（PLL）、可编程高通滤波器（HPF）、双二阶滤波器、低延迟滤波器模式，支持采样率最高可达768kHz。该器件支持时分复用（TDM）、I²S或左对齐（LJ）音频格式，可通过I²C或SPI进行控制。这些集成的高性能特性，加上支持3.3V或1.8V单电源供电，使该器件成为远场麦克风录音应用中空间受限音频系统的合适选择。PCM5140-Q1的工作温度范围为-40℃至+125℃，采用24引脚VQFN封装提供。

商品特性

支持多通道高性能ADC配置:可配置为4通道模拟麦克风或线路输入、8通道数字PDM麦克风输入，也可组合使用模拟和数字麦克风
支持ADC线路和麦克风差分输入性能
动态范围增强器（DRE）开启时动态范围为120dB，DRE关闭时动态范围为108dB
THD+N: -98dB
支持ADC通道求和模式，DRE关闭时2通道求和动态范围为111dB，4通道求和动态范围为114dB
支持多种ADC输入电压:差分输入满量程为2VRMS，单端输入满量程为1VRMS
ADC采样率范围为 8kHz 至 768kHz
支持可编程通道设置
通道增益范围为0dB至42dB，步长为1dB
数字音量控制范围为-100dB至27dB
增益校准分辨率为0.1dB
相位校准分辨率为163ns
支持可编程麦克风偏置或电源电压生成
支持低延迟信号处理滤波器选择
可编程HPF和双二阶数字滤波器
集成自动增益控制器（AGC）
支持I²C 或 SPI 控制
集成高性能音频PLL
支持自动时钟分频器配置设置
音频串行数据接口支持多种格式:TDM、I²S 或左对齐（LJ）
支持字长:16 位、20 位、24 位或 32 位
支持控制器或目标接口
支持单电源供电:3.3V 或 1.8V，I/O电源支持3.3V或1.8V
1.8V AVDD供电下功耗:16kHz采样率为8.5mW/通道，48kHz采样率为9.2mW/通道

应用领域

麦克风阵列系统
语音激活数字助理
电话会议系统
安全和监控系统

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	32；20；16；24
	采样率	768kHz
	通道数	4
	工作电压	3V~3.6V
	接口类型	SPI；I2C
	差分输入	是

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	112dB
	时钟/振荡器	外置
	时钟频率(fc)	36.864MHz
	基准电压源	内置
	可变增益	支持
	功能特性	内置数字滤波器
