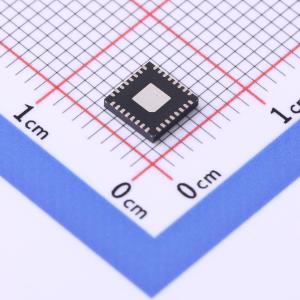

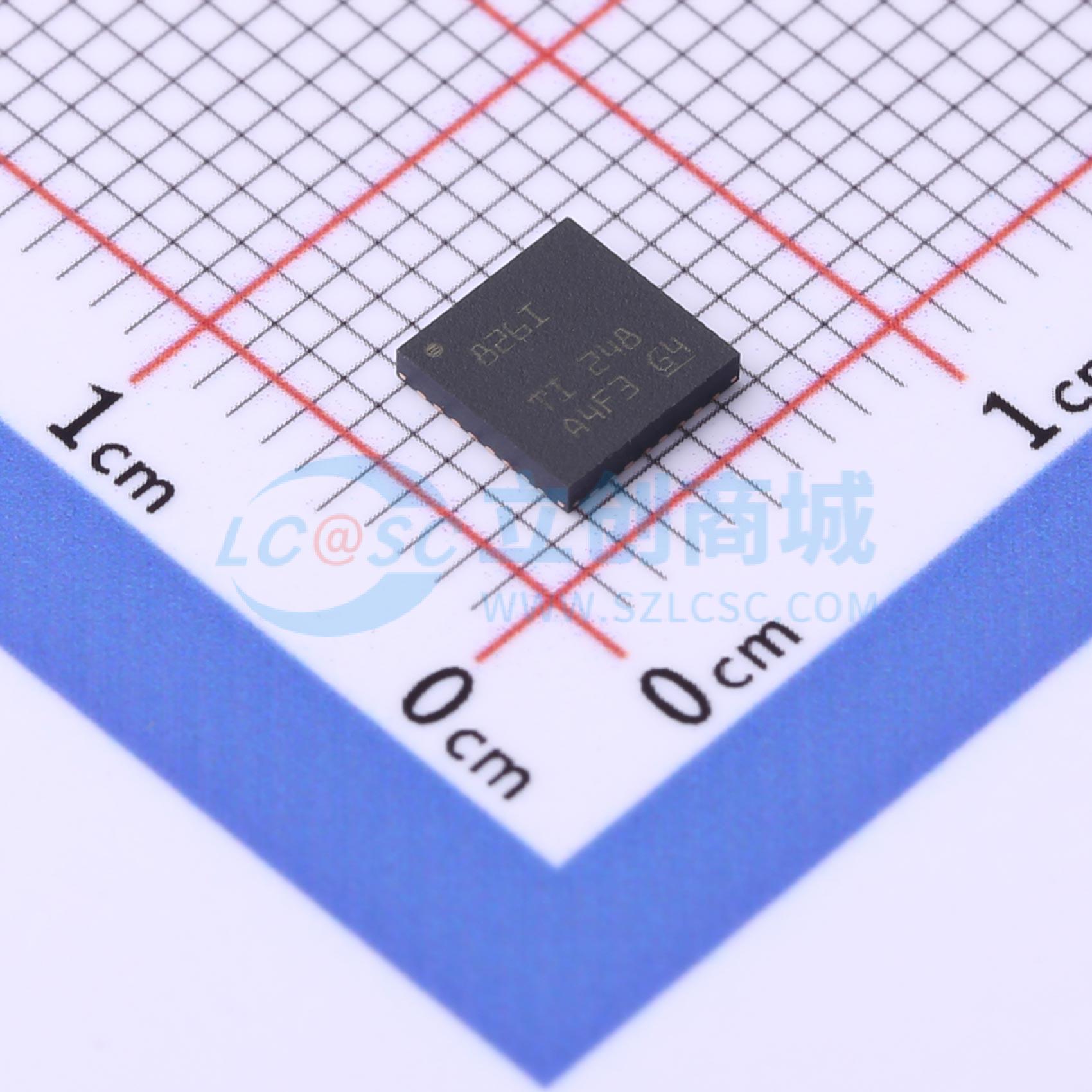

DP83826IRHBR
确定性、低延迟、低功耗、10/100Mbps工业以太网PHY
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DP83826I 具有工业温度范围、MII 接口和 ENHANCED 模式的低延迟 10/100Mbps PHY
- 品牌名称
- TI(德州仪器)
- 商品型号
- DP83826IRHBR
- 商品编号
- C3225658
- 商品封装
- VQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | RMII；MII | |
| 数据速率 | 100Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
DP83826 能够提供很低的确定性延迟和低功耗，并支持 10BASE-Te、100BASE-TX 以太网协议，可以满足实时工业以太网系统中的严格要求。该器件包含可实现快速链接的硬件自举、快速链路丢弃检测模式以及用于对系统上的其他模块进行时钟同步的专用参考 CLKOUT。
两种可配置模式为：使用通用以太网引脚排列的 BASIC 标准以太网模式，以及支持标准以太网模式和多个工业以太网现场总线应用（通过附加功能和硬件自举配置）的 ENHANCED 以太网模式。
商品特性
- 较低的确定性延迟 – TX 延迟：40ns、RX 延迟：170ns
- 电源循环上的确定性延迟 < ±2ns
- 固定相位 XI 到 TX_CLK 关系 < ±2ns
- 用于增强 EMC 的集成电路
- IEC 61000 - 4 - 2 ESD：±8kV 接触，±15kV 空气
- IEC 61000 - 4 - 4 EFT：5kHz、100kHz 下为 ±4kV
- CISPR 22 传导发射 B 类
- 符合 CISPR 22 B 类辐射发射限制
- 快速链路丢弃 < 10μs
- 电缆长度 > 150 米
- 电压模式线路驱动器
- MAC 接口上的集成终端
- 电压容限：±10%
- 单个器件中具有两种可选引脚模式
- 用于附加功能的 ENHANCED 模式
- 用于通用以太网引脚的 BASIC 模式
- 低功耗 < 160mW
- MAC 接口：MII、RMII
- 可编程节能模式
- 主动睡眠
- 深度断电
- 节能以太网 (EEE) IEEE 802.3az
- 局域网唤醒 (WoL)
- 诊断工具：电缆诊断、内置自检 (BIST)、环回模式
- 3.3V 单电源
- I/O 电压：1.8V 或 3.3V
- RMII 背对背中继器模式
- DP83826E 工作温度范围：-40°C 至 105°C
- DP83826I 工作温度范围：-40°C 至 85°C
- 符合 IEEE 802.3 标准：10BASE - Te、100BASE - TX
- 符合 EtherCAT 标准
应用领域
- 工厂自动化、机器人和运动控制
- 电机驱动器
- 电网基础设施
- 楼宇自动化
- 工业以太网现场总线
