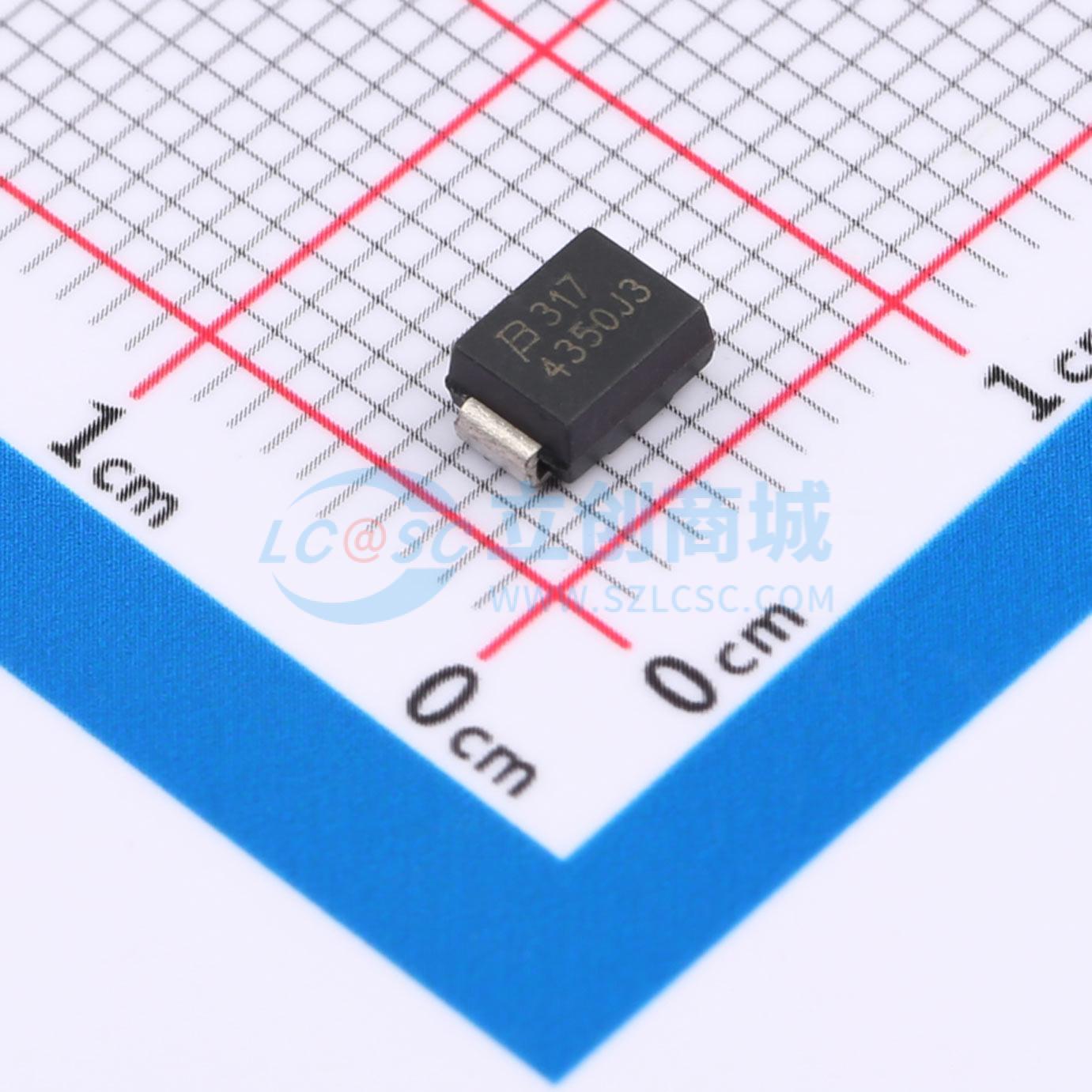

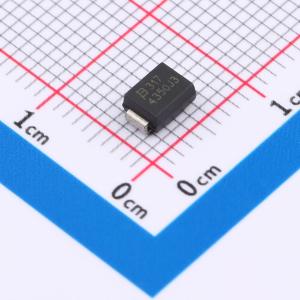

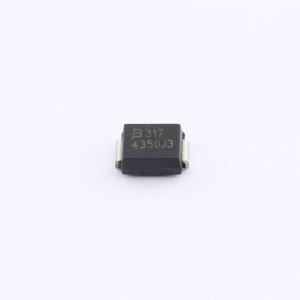

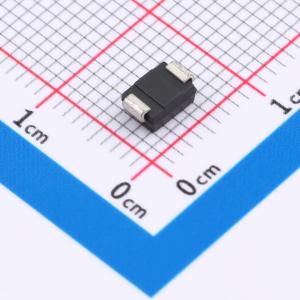

温馨提醒：图片仅供参考，商品以实物为准

TISP4350J3BJR-S

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TISP4xxxJ3BJ 系列器件旨在限制电信线路上的过电压。TISP4xxxJ3BJ 主要用于满足直流供电的数据传输线路的 GR-1089-CORE 标准要求。当在变压器耦合线路上从变压器中心抽头到地应用过电压保护时，总的接地回流电流可达 200 A（10/1000）和 1000 A（2/10）。较高的 150 mA 保持电流设置在常见直流供电系统电平之上，以便 TISP4xxxJ3BJ 在干扰后能够复位。这些器件允许信号电压在不削波的情况下达到最大断态电压值 VDRM。高于 VDRM 的电压会受到限制，且不会超过转折电压 V(BO) 电平。如果过电压导致足够的电流流动，器件将切换到低电压导通状态，从而使过电压产生的电流通过器件分流。当分流电流降至保持电流 IH 电平以下时，器件关断并恢复系统正常运行。
品牌名称: BOURNS
商品型号: TISP4350J3BJR-S
商品编号: C3225106
商品封装: SMB(DO-214AA)
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

商品概述

TISP4xxxJ3BJ 系列器件旨在限制电信线路上的过电压。TISP4xxxJ3BJ 主要用于满足直流供电的数据传输线路的 GR-1089-CORE 标准要求。当在变压器耦合线路上从变压器中心抽头到地应用过电压保护时，总的接地回流电流可达 200 A（10/1000）和 1000 A（2/10）。较高的 150 mA 保持电流设置在常见直流供电系统电平之上，以便 TISP4xxxJ3BJ 在干扰后能够复位。

这些器件允许信号电压在不削波的情况下达到最大断态电压值 VDRM。高于 VDRM 的电压会受到限制，且不会超过转折电压 V(BO) 电平。如果过电压导致足够的电流流动，器件将切换到低电压导通状态，从而使过电压产生的电流通过器件分流。当分流电流降至保持电流 IH 电平以下时，器件关断并恢复系统正常运行。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	半导体放电管(TSS)
	断态峰值电压(Vdrm)	275V
	开关电压(Vs)	350V
	峰值脉冲电流(Ipp)	200A

	属性	参数值
	漏电流	5uA
	保持电流(Ih)	150mA
	断态电容(Co)	105pF
	工作温度	-40℃~+150℃
