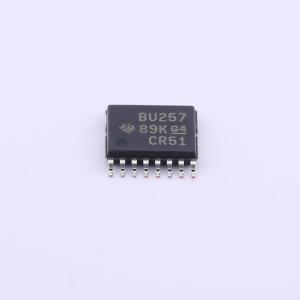

SN74CB3Q3257PWR

SN74CB3Q3257 4位1选2 FET多路复用器/解复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高带宽数据路径，支持0-5V信号电平，具有低导通电阻和双向数据流。
品牌名称: TI(德州仪器)
商品型号: SN74CB3Q3257PWR
商品编号: C397142
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 2.035克(g)

商品参数

商品概述

SN74CB3Q3257是一款4位2选1 FET多路复用器和多路信号分离器，属于2.5V和3.3V低电压高带宽总线开关，该器件利用电荷泵提升通道晶体管的栅极电压，可提供平缓的低通态电阻，实现超小传播延迟，支持在数据输入输出(I/O)端口进行轨到轨开关，具备低数据I/O电容，可减少数据总线上的容性负载和信号失真，专为高带宽应用设计，可提供优化的接口解决方案。

商品特性

高带宽数据路径可达500MHz
可耐受5V电压，支持器件上电或断电状态下的I/O工作
在运行范围内具有平缓的低通态电阻特性，通态电阻典型值为4Ω
支持在数据I/O端口进行轨到轨开关
VCC为3.3V时，开关范围为0至5V
VCC为2.5V时，开关范围为0至3.3V
具备接近零传播延迟的双向数据流
低输入输出电容可更大程度减小负载和信号失真，关态I/O电容典型值为3.5pF
开关速度快，输出使能频率最大值为20MHz
数据与控制输入配备下冲钳位二极管
低功耗，电源电流典型值为0.7mA
VCC工作范围为2.3V至3.6V
数据I/O支持0至5V信号电平，涵盖0.8V、1.2V、1.5V、1.8V、2.5V、3.3V、5V
控制输入可由TTL或5V、3.3V CMOS输出驱动
支持局部断电模式运行
闩锁性能超过100mA，符合JESD 78 II类规范要求
ESD性能符合JESD 22规范要求，可承受2000V人体放电、1000V充电器件模型放电
支持数字和模拟信号处理，可适配USB接口、差分信号接口、总线隔离、低失真信号门控场景

应用领域

有线及无线IP电话
光学模块
光纤及EPON视频光纤网络
专用分支交换机(PBX)
WiMAX及无线基础设施设备
宽带通信系统
网络系统
数据密集型计算系统

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	4
	导通电阻(Ron)	4Ω
	工作电压	2.3V~3.6V
	导通电容(Con)	-

	属性	参数值
	导通时间(ton)	6.5ns
	关闭时间(toff)	7ns
	带宽	500MHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	320ps
	功能特性	双向模拟通道；断电隔离
