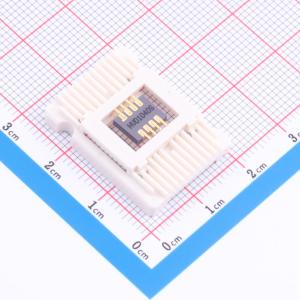

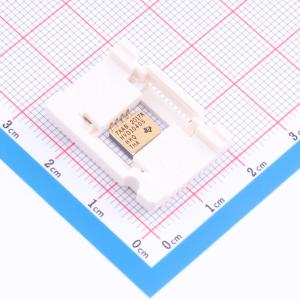

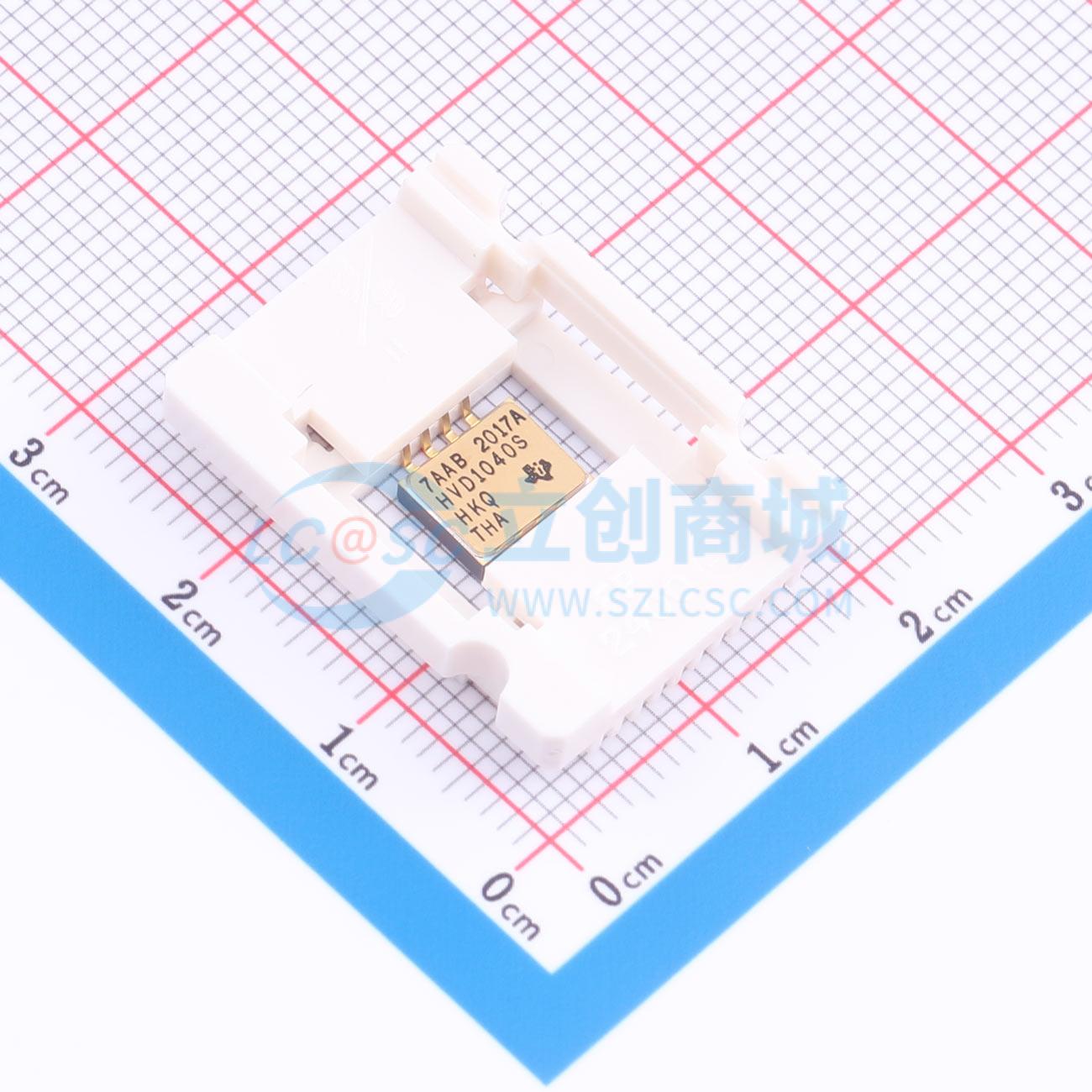

SN65HVD1040SHKQ

SN65HVD1040满足或超过ISO 11898标准的规范，适用于采用控制器局域网（CAN）的应用。作为CAN收发器，该器件可为CAN控制器提供最高1兆比特每秒（Mbps）波特率的差分发送和接收能力。为在特别恶劣的环境下工作设计，该器件在总线和split引脚具备±12 kV ESD保护，具备-27 V至40 V范围的交叉线、过压和接地丢失保护，共模范围为-12 V至12 V，可承受符合ISO 7637标准的-200 V至200 V电压瞬变。STB输入（引脚8）可在高速模式和低功耗模式两种不同工作模式之间选择；将STB接地可选择高速工作模式。如果STB引脚施加高电平，SN65HVD1040进入低功耗总线监控待机模式。当SN65HVD1040处于低功耗总线监控待机模式时，总线上持续时间大于5 μs的显性位会被总线监控电路传递到接收器输出。本地协议控制器可在需要向总线发送数据时重新激活器件。SN65HVD1040中的显性超时电路可防止驱动器在硬件或软件故障时阻塞网络通信。超时电路由TXD（引脚1）的下降沿触发。如果在超时常数到期前未检测到上升沿，驱动器将被禁用。电路随后会被TXD的下一个上升沿复位。线路的信令速率是每秒发生的电压转换次数，单位为bps（比特每秒）。SN65HVD1040的SPLIT输出（引脚5）可为分接端接网络提供VCC/2共模总线偏置电压。SN65HVD1040的工作温度范围为-55 ℃ 至 210 ℃。本集成电路会被ESD损坏。所有集成电路都建议采取适当的预防措施，不遵守正确的处理和安装程序可能会造成损坏。ESD损坏的范围从细微的性能下降到完全器件失效，精密集成电路可能更容易受损，因为非常小的参数变化就可能导致器件不符合公布的规格。支持极端温度应用:- 可控基线- 统一组装/测试站点- 统一制造站点- 可提供-55 ℃ 至 210 ℃的极端温度范围- 延长产品生命周期- 扩展产品变更通知- 产品可追溯性Texas Instruments高温产品采用高度优化的硅（裸片）方案，通过设计和工艺改进，在扩展温度范围内最大化性能。所有器件都在最高额定温度下经过1000小时连续工作寿命表征和鉴定。可提供定制温度范围。

• ±12 kV ESD保护
• 带总线唤醒的低电流待机模式，典型值5 μA
• -27 V至40 V总线故障保护
• 可靠的Split引脚总线稳定性
• 显性超时功能
• 移除了热关断
• 上电/断电无毛刺总线输入输出
• 低VCC下具备高输入阻抗
• 电源循环期间输出单调
• DeviceNet厂商ID #806

• 井下钻井
• 高温环境
• 振动/模态分析
• 多通道数据采集
• 声学/动态应变计
• 压力传感器
