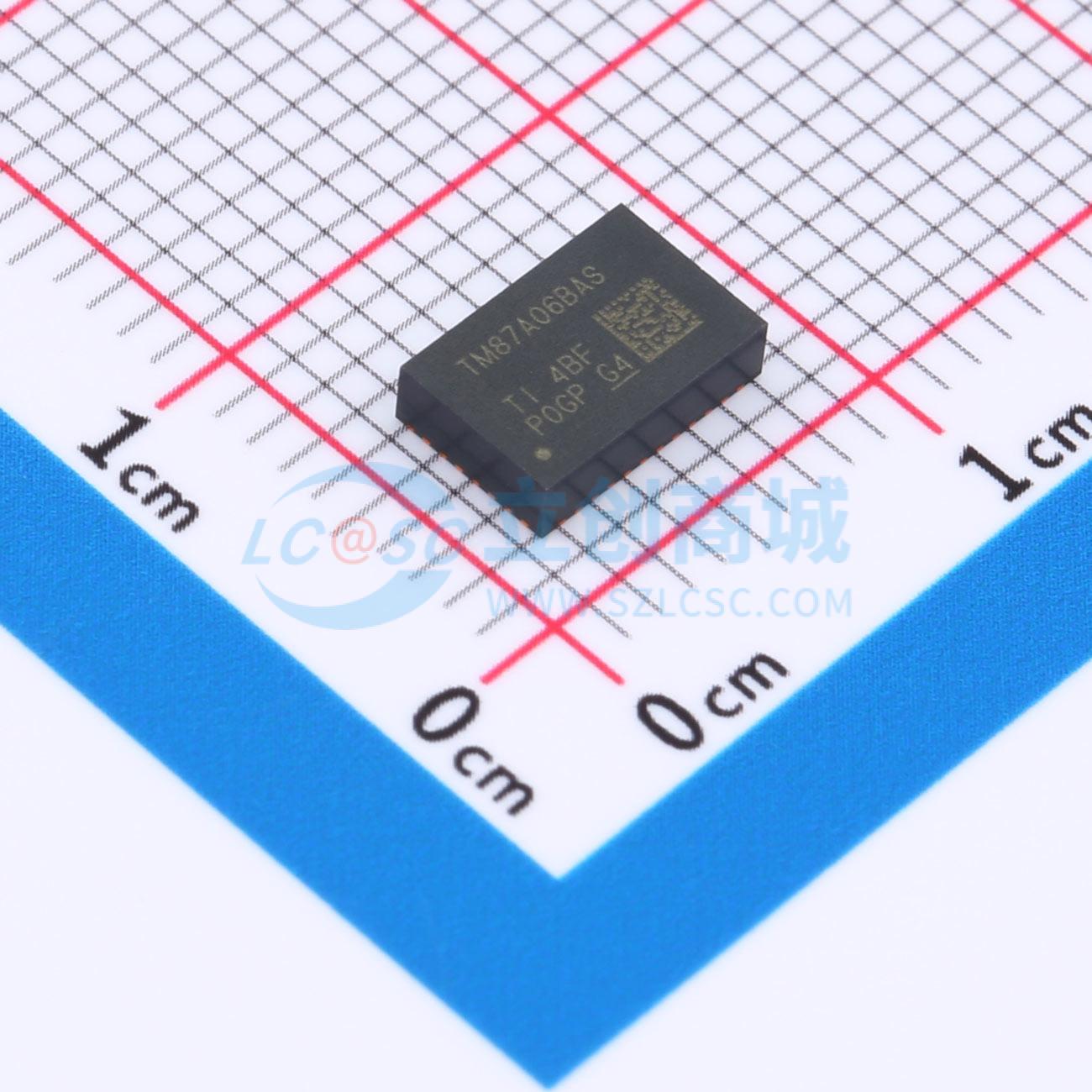

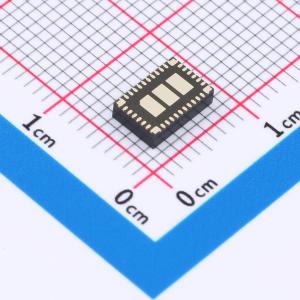

温馨提醒：图片仅供参考，商品以实物为准

TPSM8287A06BASRDVR

降压型 2.7V~6V 400mV~3.35V 6A

描述: 具有差分遥感和 PC 接口的引脚对引脚直流/直流降压电源模块，集成了同步降压转换器、电感器和输入电容，可简化设计、减少外部元件并节省印刷电路板 (PCB) 面积。采用紧凑的薄型封装，可通过标准表面贴装设备进行组装。实现了可支持快速瞬变的增强型控制方案，可以在固定频率或省电模式下工作。遥感功能可优化负载点的电压调节，并且该器件可在整个温度范围内实现 ±0.8% 的直流电压精度。这些器件可在堆叠、并联模式下运行，以提供更高的输出电流或将功耗分散到多个器件上。I2C 兼容接口提供多种控制、监控和警告功能。可通过 VSETx 引脚选择启动电压，以便在没有实际 I2C 通信的情况下实现上电。
品牌名称: TI(德州仪器)
商品型号: TPSM8287A06BASRDVR
商品编号: C36104023
商品封装: B0QFN-39(4.5x6.8)
包装方式: 编带
商品毛重: 0.216667克(g)

商品参数

商品概述

TPSM8287Axx 是具有差分遥感和 I2C 接口的引脚对引脚直流/直流降压电源模块系列。该电源模块集成了同步降压转换器、电感器和输入电容，可简化设计、减少外部元件并节省印刷电路板 (PCB) 面积。该设计采用紧凑的薄型封装，旨在通过标准表面贴装设备进行组装。TPSM8287Axx 系列实现了可支持快速瞬变的增强型控制方案。TPSM8287Axx 可以在固定频率或省电模式下工作。遥感功能可优化负载点的电压调节，并且该器件可在整个温度范围内实现 ±0.8% 的直流电压精度。这些器件可在堆叠、并联模式下运行，以提供更高的输出电流或将功耗分散到多个器件上。I2C 兼容接口提供多种控制、监控和警告功能。可通过 VSETx 引脚选择启动电压，以便在没有实际 I2C 通信的情况下实现上电。

商品特性

±0.8% 的输出电压精度
差分遥感
可并联实现多相操作
通过 VSETx 引脚在 0.40V 至 3.35V 范围内以 50mV 阶跃选择启动输出电压，I2C 可以 1.25mV 为阶跃进行调节
通过 VSETx 引脚可选择 5 个 I2C 地址
可调节外部补偿，用于宽输出电容器范围和优化的瞬态响应
进行了优化，可满足低 EMI 要求
无键合线封装
内部输入电容通过并行输入路径简化了布局
可选择与外部时钟或展频运行同步
节电模式或强制 PWM 运行
精密使能输入阈值
具有窗口比较器的电源正常输出
有源输出放电
优异的热性能
-40℃ 至 125℃ 工作温度范围
间距为 0.5mm 的 4.5mm x 6.8mm QFN 封装
77mm² 解决方案尺寸

应用领域

FPGA、ASIC 和数字内核电源
光纤网络
存储
DDR 存储器电源
测试和测量设备
传感器、成像和雷达

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.7V~6V
	输出电压精度	±8‰
	输出电压(Vout)	400mV~3.35V
	输出电流(最大值)	6A
	转换效率	-

	属性	参数值
	最大容性负载	60uF
	静态电流	1.5mA
	开关频率	1.5MHz
	特性	过流保护；过压保护；欠压保护；过热保护
	长度	6.8mm
	宽度	4.5mm
	高度	1.8mm
	工作温度	-40℃~+125℃
