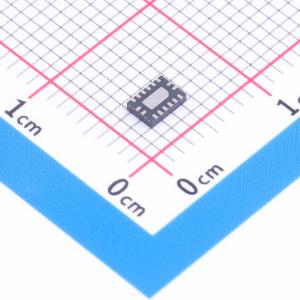

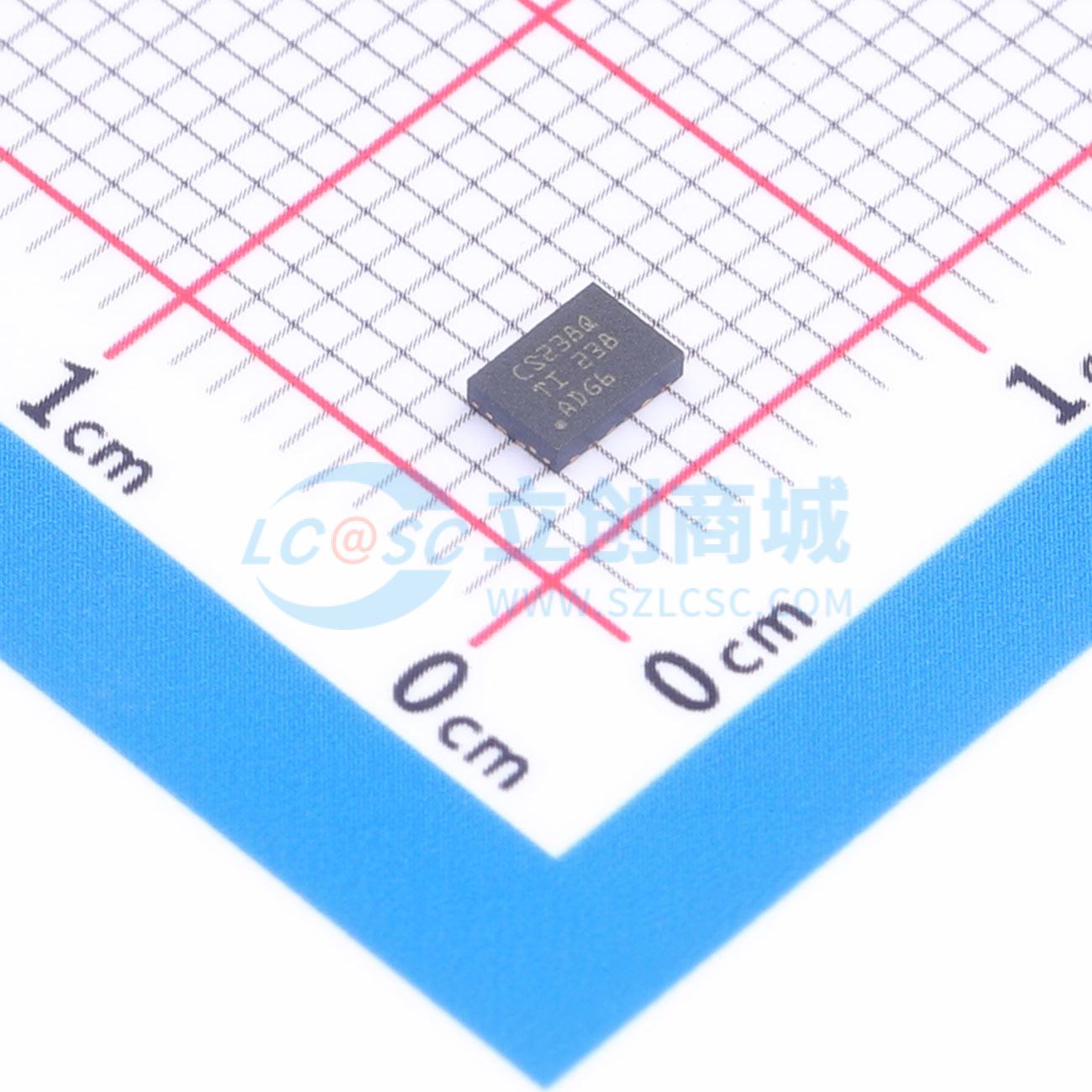

温馨提醒：图片仅供参考，商品以实物为准
SN74HCS238QBQBRQ1
符合汽车标准且具有施密特触发输入的3至8线解码器/多路信号分离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCS238-Q1 汽车类 3 线至 8 线解码器/多路信号分离器（反相和同相）
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS238QBQBRQ1
- 商品编号
- C3216445
- 商品封装
- WQFN-16(2.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~6V | |
| 输入数/输出数 | 3/8 | |
| 灌电流(IOL) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 7.8mA | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 16ns@6V,50pF | |
| 静态电流(Iq) | 0.1uA | |
| 功能特性 | - |
商品概述
SN74HCS238-Q1 是一款 3 线至 8 线解码器，具有一个标准输出选通 (G₂) 和两个低电平有效的输出选通（G₁（上划线） 和 G₀（上划线））。当输出受到任何选通输入控制时，这些输出全都强制进入低电平状态。当选通输入未禁用输出时，只有选定输出为高电平，而所有其他输出为低电平。
应用领域
- 具有共享数据总线的存储器器件选项
- 减少片选应用所需的输出数量
- 路由数据
