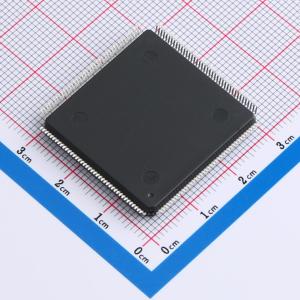

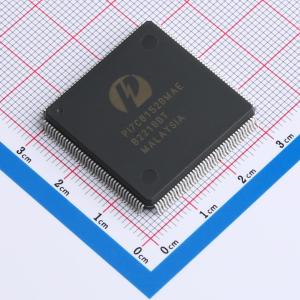

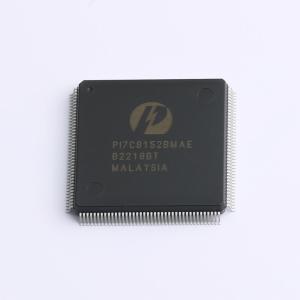

PI7C8152BMAE
2端口PCI-to-PCI桥接器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款2端口PCI到PCI桥接器，完全符合PCI本地总线规范2.2版。主端口和从端口均支持32位/66MHz或33MHz（同步模式下两个端口必须以相同频率运行）。支持主总线和从总线上设备之间的同步总线事务，两条总线可并发操作，提高系统性能。还具备支持异步总线事务的能力。支持异步操作模式，允许设计人员通过添加第二条PCI总线来扩展负载能力。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI7C8152BMAE
- 商品编号
- C3216294
- 商品封装
- QFP-160(28x28)
- 包装方式
- 托盘
- 商品毛重
- 5.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | PCI/PCIE接口 | |
| 数据速率 | - | |
| FIFO容量 | 128Byte | |
| 通道数 | 2 | |
| 工作电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 延迟时间 | - | |
| 输入电容 | 10pF | |
| 工作温度 | 0℃~+85℃ | |
| 类型 | 桥接器 |
商品概述
PI7C8152是一款双端口PCI到PCI桥接器，设计完全符合PCI本地总线规范2.2版。主端口和从端口均支持32位/66MHz或33MHz（在同步模式下，两个端口必须以相同频率运行）。 PI7C8152A支持主总线和从总线上设备之间的同步总线事务。两条总线可以并发模式运行，从而提高系统性能。并发总线操作通过允许同一总线上的主设备和目标设备在另一条总线繁忙时相互通信，减轻并隔离了单条总线上的流量。 PI7C8152B还具备支持异步总线事务的能力。 支持的异步操作模式 PCI本地总线规范对PCI总线的负载有规定。PI7C8152允许设计人员通过添加第二条PCI总线来扩展负载能力。在主板上，可以在这条第二条PCI总线上添加更多的PCI插槽或设备。在扩展卡上，现在可以在扩展卡上安装多个设备（PCI本地总线规范规定，每个扩展卡只能有一个设备，因为扩展卡连接器中每个PCI信号只能有一个连接）。
商品特性
- 32位/66MHz或33MHz主端口和从端口
- 在同步模式下，主端口和从端口必须以相同频率运行
- 支持异步模式（仅8152B）
- 主端口和从端口可以不同频率运行
- 符合以下规范：
- PCI本地总线规范2.2版
- PCI到PCI桥接架构规范1.1版
- 高级配置与电源接口（ACPI）规范
- PCI电源管理规范1.1版
- 主端口和从端口并发操作
- 为一组4个从总线主设备提供内部仲裁
- 可编程2级优先级仲裁器
- 禁用控制，允许使用外部仲裁器
- 支持双向（下游和上游）的预写入缓冲区
- 两个128字节FIFO用于延迟事务
- 两个128字节FIFO用于预取内存事务
- 增强型地址解码
- 32位I/O地址范围
- 32位内存映射I/O地址范围
- 64位可预取地址范围
- VGA寻址和VGA调色板监听
- 在I/O地址范围的前64KB内支持传统设备的ISA感知模式
- 3.3V内核；3.3V和5V PCI I/O接口
- 扩展商业温度范围
- 0℃至85℃
- 160引脚MQFP封装
- 与英特尔21152兼容
