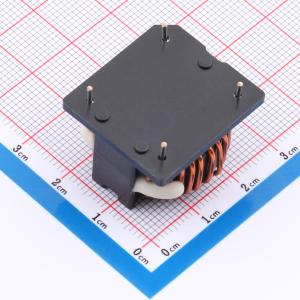

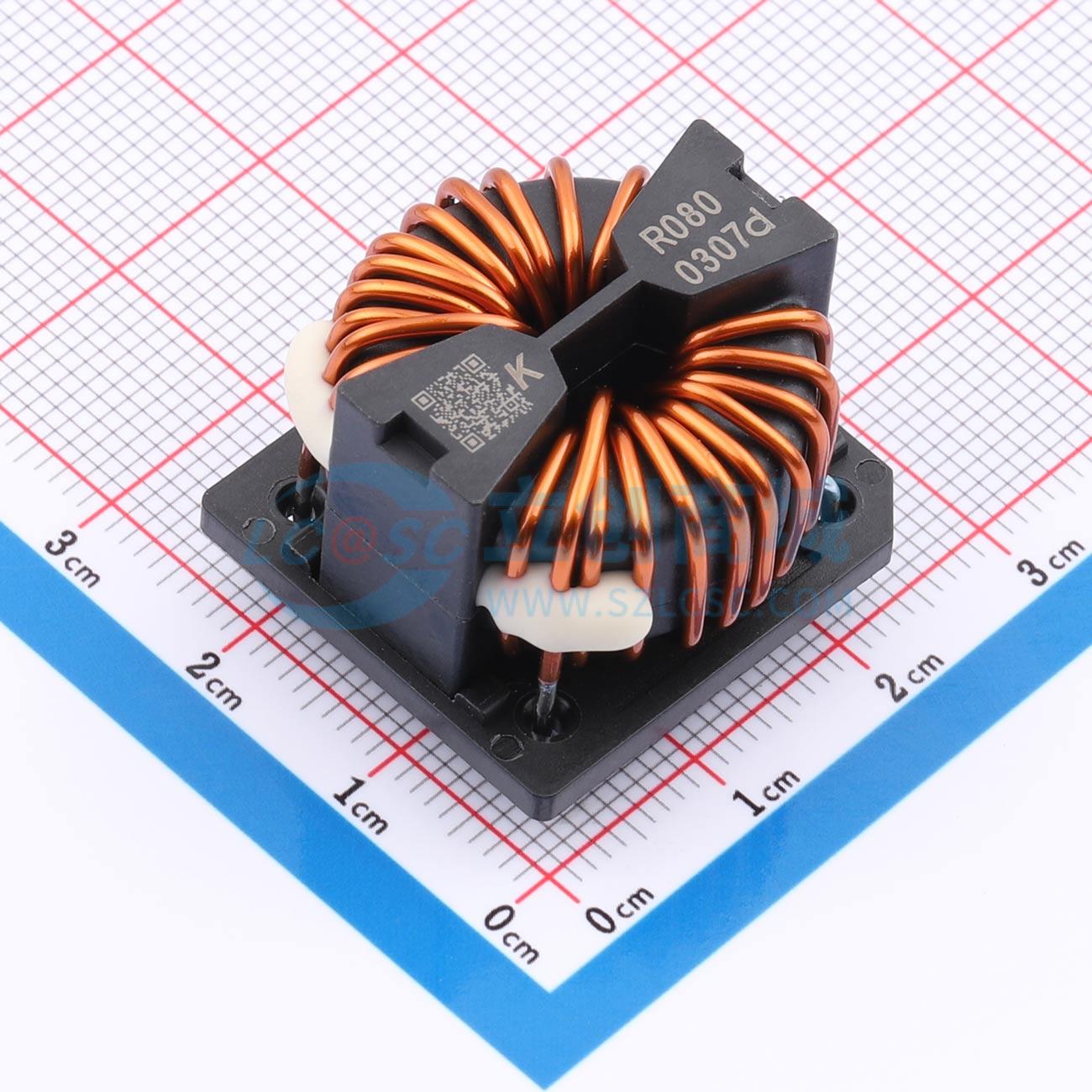

SCR19XV-080-1R0A011JH
SCR19XV-080-1R0A011JH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- KEMET(基美)
- 商品型号
- SCR19XV-080-1R0A011JH
- 商品编号
- C3211575
- 包装方式
- 托盘
- 商品毛重
- 16.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | - | |
| 电感@频率 | 750uH@100kHz | |
| 额定电流 | 8A | |
| 阻抗@频率 | - | |
| 额定电压 | 1kV |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压(AC) | - | |
| 耐电压 | 2.4kV | |
| 直流电阻(DCR) | 8.98mΩ | |
| 工作温度 | -40℃~+120℃ | |
| 绝缘电阻 | 100MΩ |
商品概述
KEMET的SCF19XV、SCR19XV和SCT19XV线圈是共模扼流圈，具有多种特性，适用于汽车和恶劣环境工业应用。这些环形线圈采用纳米晶金属和锰锌铁氧体磁芯设计，在各种噪声抑制领域中很有用。
商品特性
- SCF19XV采用纳米晶金属磁芯
- SCR19XV采用锰锌铁氧体S15H
- SCT19XV采用锰锌铁氧体7HT
- 额定电压高达1000 V AC/DC
- 工作温度范围为 -40°C ~ +150°C（SCF19XV和SCT19XV）
- 工作温度范围为 -40°C ~ +120°C（SCR19XV）
- SCF19XV具有超高电感
- SCR19XV具有超高磁导率
- 底座和盖子符合UL 94 V - 0阻燃等级
- 通过AEC - Q200认证
- 垂直型占地面积更小
- 水平型高度更低
应用领域
- 电动汽车/插电式混合动力汽车车载充电器
- 85 kHz无线充电系统
- 用于转向、空调和轻度混合动力48 V系统的中功率驱动器
- 高压汽车和恶劣环境工业EMI滤波
