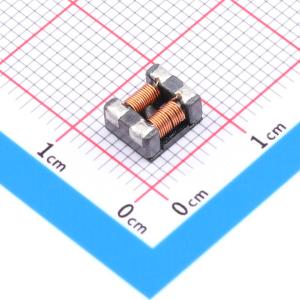

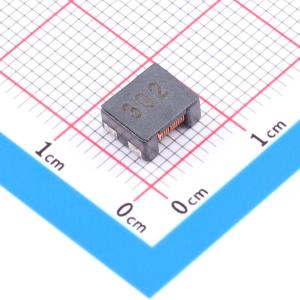

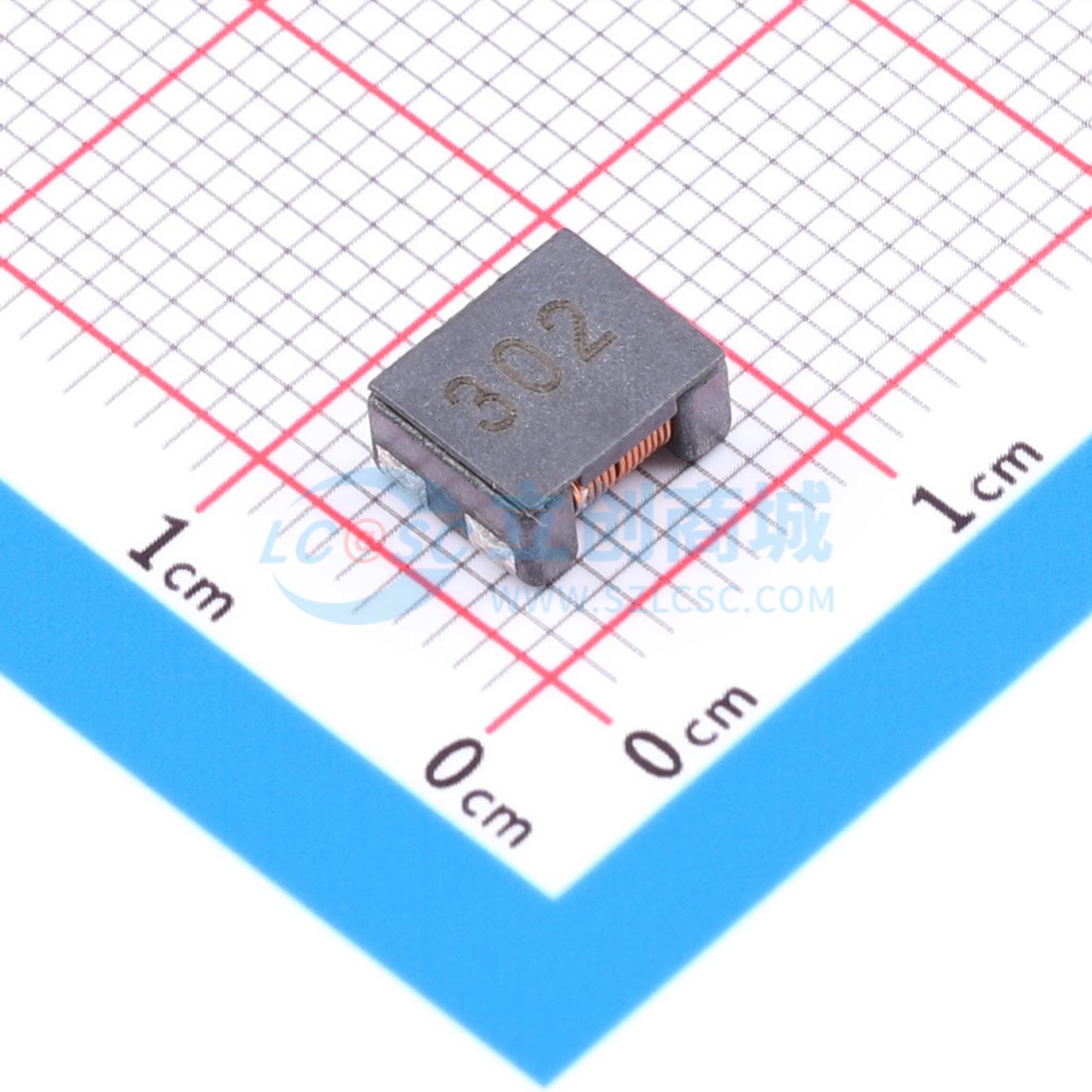

ECMS1V0704-302-R
表面贴装共模扼流圈，适用于电池备份、可再生能源产品等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- EATON(伊顿)
- 商品型号
- ECMS1V0704-302-R
- 商品编号
- C3211583
- 商品封装
- SMD-4P,7x6mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 电感@频率 | - | |
| 额定电流 | 900mA | |
| 阻抗@频率 | 3kΩ@100MHz | |
| 额定电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压(AC) | - | |
| 耐电压 | - | |
| 直流电阻(DCR) | 75mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 绝缘电阻 | 10MΩ |
商品特性
- 高频滤波器
- 方形封闭磁芯
- 额定电流高达15 A
- 8.0 mm×6.5 mm表面贴装封装，高度3.8 mm
- 湿度敏感度等级（MSL）：1
应用领域
- 备用电池
- 可再生能源产品
- 高科技消费产品
- 家电
- LED照明
- 智能电表
- 工业物联网设备
- 运动控制
- 电源
- 医疗设备
