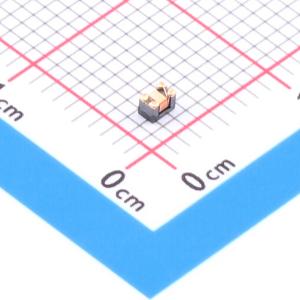

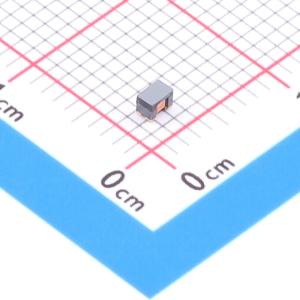

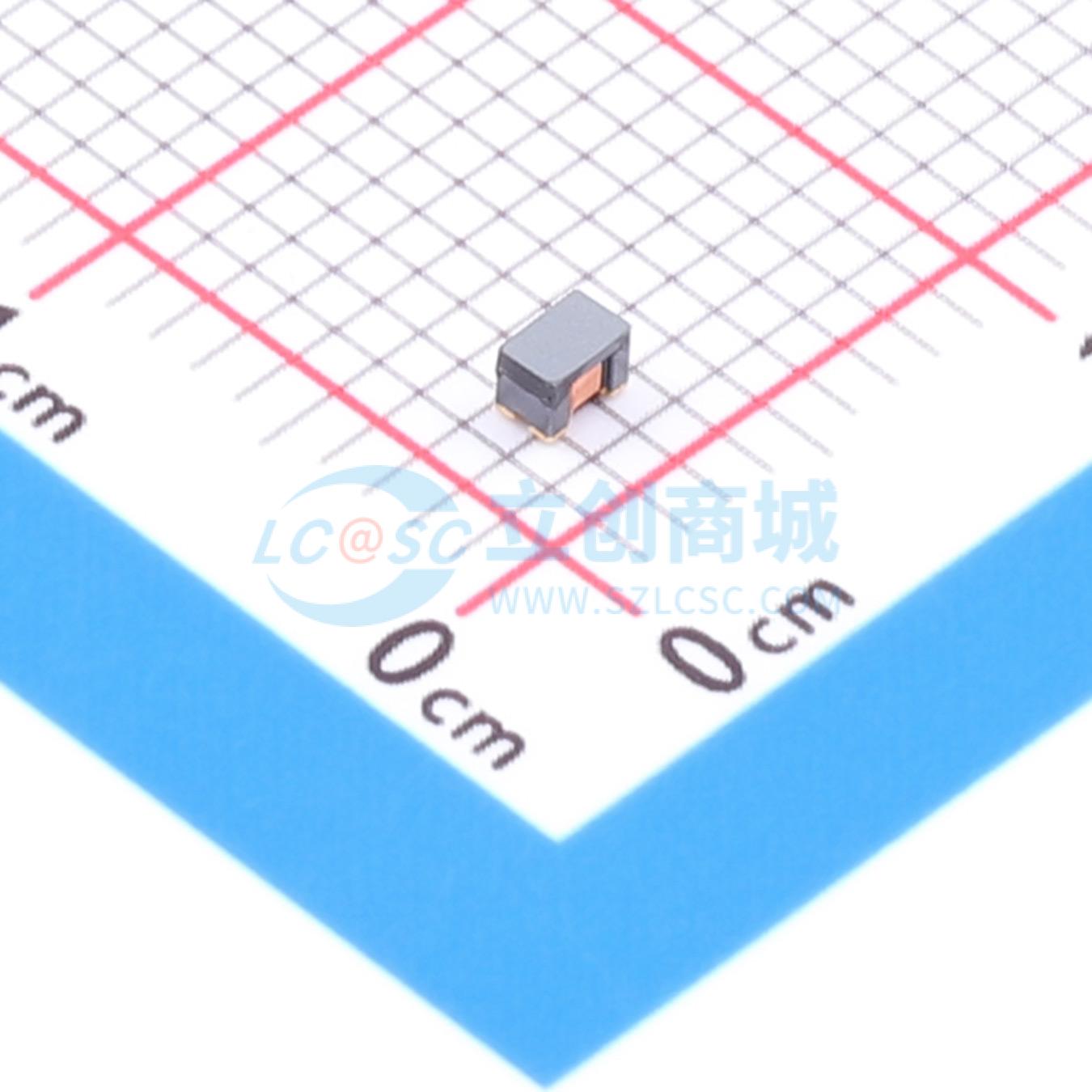

0805USB-672MLC
2 1.75kΩ@930MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Coilcraft(线艺)
- 商品型号
- 0805USB-672MLC
- 商品编号
- C3211198
- 商品封装
- SMD-4P,2x1.3mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 电感@频率 | 322nH@100MHz | |
| 额定电流 | 500mA | |
| 阻抗@频率 | 1.75kΩ@930MHz | |
| 额定电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压(AC) | 250V | |
| 耐电压 | 250V | |
| 直流电阻(DCR) | 450mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 绝缘电阻 | - |
商品特性
- 用于高速差分信号线中的共模噪声抑制：USB2.0、IEEE1394、LVDS等
- 高达3.4 GHz差分模式3 dB截止频率
- 高达2 kΩ共模峰值阻抗
- 超过35 dB共模噪声衰减
- 核心材料：铁氧体
- 环保：符合RoHS标准，无卤
- 端接：银钯玻璃料上镀镍再镀金
- 环境温度 -40℃至 +85℃，有Irms电流
- 最大部件温度105℃（环境温度 + 温升）
- 存储温度：元件 -40℃至 +105℃；带盘包装 -40℃至 +80℃
- 耐焊接热：在 +260℃下最多三次40秒回流，循环之间部件冷却至室温
- 湿度敏感度等级（MSL）：1（在 <30℃/85%相对湿度下无限期存放）
- 重量：14.9 - 15.2 mg
