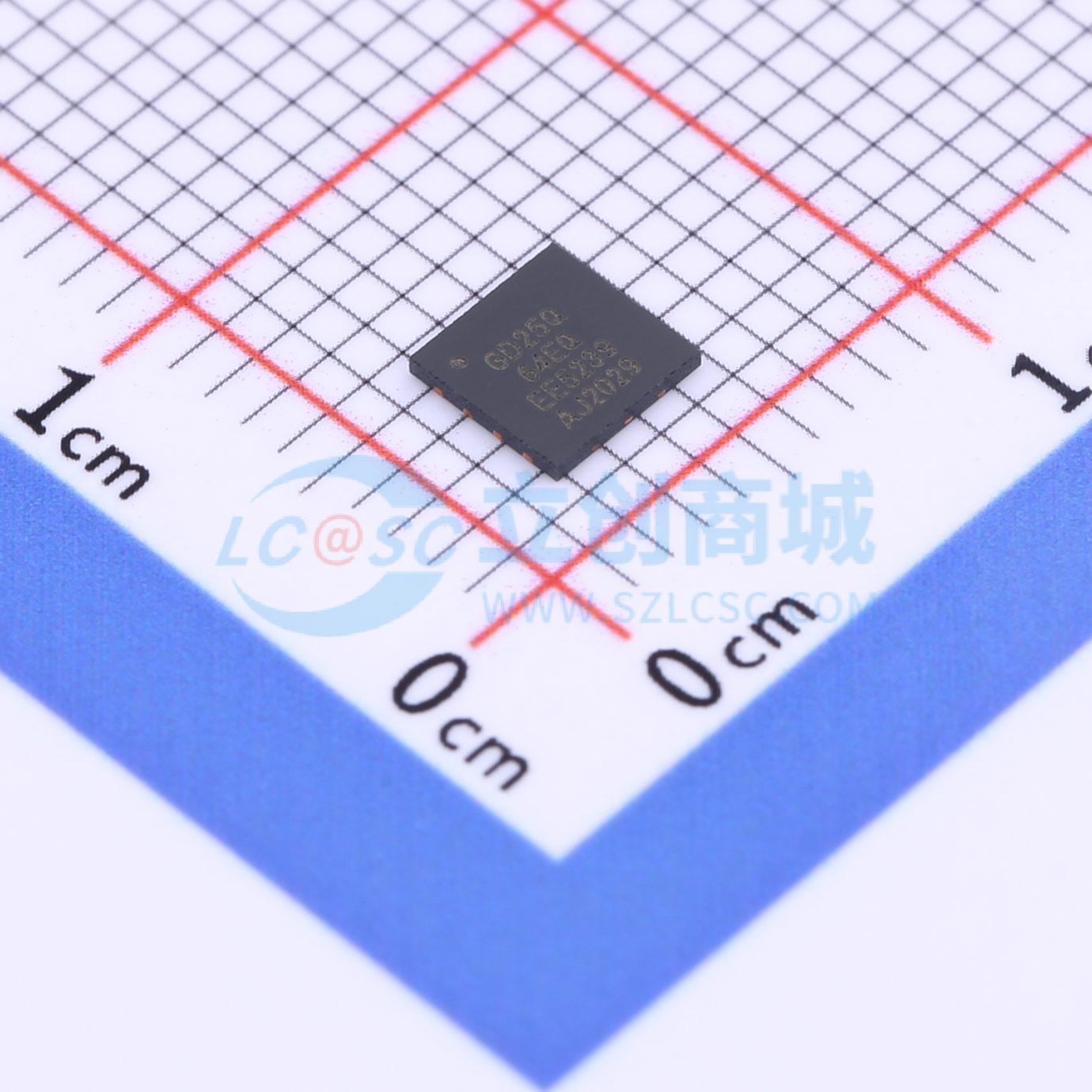

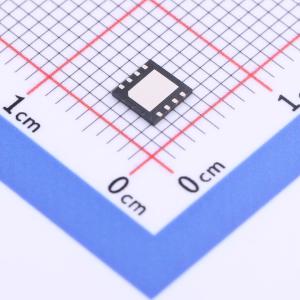

温馨提醒：图片仅供参考，商品以实物为准
GD25Q64EQIGR
GD25Q64EQIGR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GigaDevice(兆易创新)
- 商品型号
- GD25Q64EQIGR
- 商品编号
- C3202817
- 商品封装
- USON-8-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NOR FLASH | |
| 接口类型 | SPI | |
| 存储容量 | 64Mbit | |
| 时钟频率(fc) | 104MHz | |
| 工作电压 | 2.7V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 待机电流 | 5uA | |
| 擦写寿命 | 100000次 | |
| 写周期时间(Tw) | 10ms | |
| 数据保留 - TDR(年) | 20年 | |
| 工作温度 | -40℃~+85℃ |
商品概述
GD25Q64E（64M位）串行闪存支持标准串行外设接口（SPI）以及双/四SPI：串行时钟、片选、串行数据I/O0（SI）、I/O1（SO）、I/O2（WP#）、I/O3（HOLD#）。双I/O数据传输速度为266Mbit/s，四I/O数据传输速度为532Mbit/s。
商品特性
- 64M位串行闪存
- 8192K字节
- 每个可编程页256字节
- 标准、双、四SPI
- 标准SPI：SCLK、CS#、SI、SO、WP#、HOLD#
- 双SPI：SCLK、CS#、IO0、IO1、WP#、HOLD#
- 四SPI：SCLK、CS#、IO0、IO1、IO2、IO3
- 高速时钟频率
- 快速读取时为133MHz
- 双I/O数据传输速度高达266Mbit/s
- 四I/O数据传输速度高达532Mbit/s
- 软件/硬件写保护
- 通过软件对全部或部分内存进行写保护
- 使用WP#引脚启用/禁用保护
- 顶部/底部块保护
- 耐久性和数据保留
- 最少100,000次编程/擦除循环
- 典型20年数据保留
- 允许就地执行（XiP）操作
- 高速读取减少整体XiP指令提取时间
- 带环绕的连续读取进一步减少数据延迟以填充SoC缓存
- 快速编程/擦除速度
- 页编程时间：典型0.5ms
- 扇区擦除时间：典型45ms
- 块擦除时间：典型0.15s/0.25s
- 芯片擦除时间：典型25s
- 灵活架构
- 4K字节统一扇区
- 32/64K字节统一块
- 低功耗
- 典型待机电流12μA
- 典型深度掉电电流1μA
- 高级安全特性
- 每个设备有128位唯一ID
- 串行闪存可发现参数（SFDP）寄存器
- 带OTP锁的3×1024字节安全寄存器
- 单电源电压
- 全电压范围：2.7 - 3.6V
- 封装信息
- FO-USON8（3×2mm）
- USON8（3×4mm）
- USON8（4×4mm）
- SOP8 150mil
- WSON8（6×5mm）
- SOP8 208mil
- WSON8（8×6mm）
- TFBGA - 24球（5×5球阵列）
- TFBGA - 24球（4×6球阵列）
- SOP16 300mil
