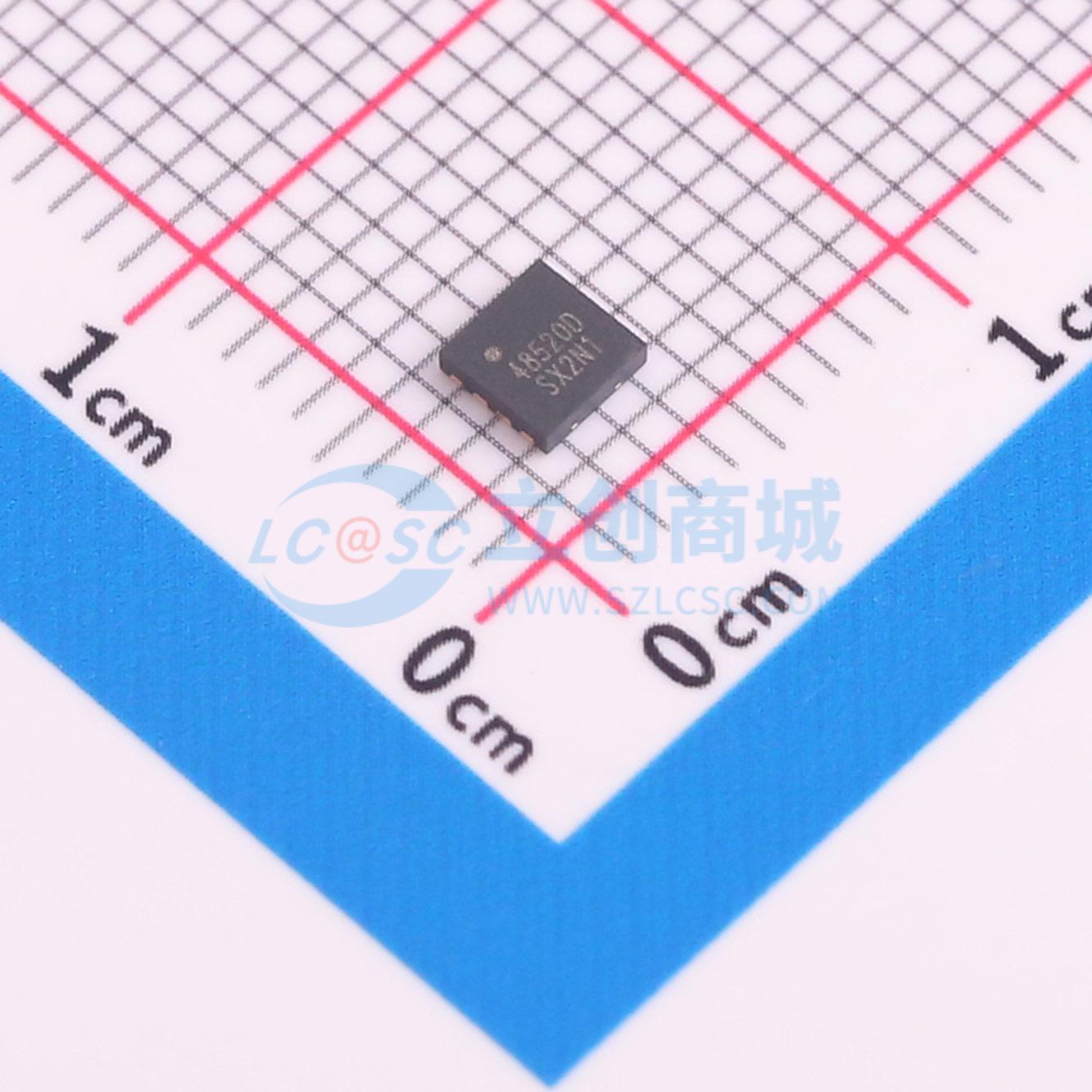

CS48520D

CS485xx 是一系列抗噪声 RS-485 半双工收发器，能够运用在恶劣的工业、电力环境中。这些器件的总线引脚可耐受高级别的 ESD 事件，保护内部电路不受损害。 该系列器件支持 3V 到 5.5V 的工作电压，可提供小型 SOIC8、MSOP8 和 DFN8 多种封装，适用于空间受限以及长电缆上的多点应用。 这些器件在自然通风环境下的工作温度范围为 –40°C 至 125°C。

CS485xx 器件是为 RS-485 应用优化的半双工收发器，符合或超过 TIA/EIA-485A 标准的要求，提供 500kbps 和 20Mbps 两种速率选项。器件内部的 ESD 保护电路能够保证在高级别 ESD 事件中收发器不受损坏，适用于恶劣的应用环境。在总线开路、短路或空闲的情况下，接收器输出保持逻辑高电平，而无需外部故障安全偏置电阻。器件内部集成过温保护电路，当芯片结温超过 200°C（典型值）时，驱动器禁用，RO 输出高阻；当芯片结温下降到 175°C（典型值）时，器件重新被使能。器件可在 -40°C 至 125°C 的拓展工业温度范围内正常工作。

• 满足或超过 TIA/EIA-485A 标准的要求
• CS48505x：500kbps；CS48520x：20Mbps
• 3V 至 5.5V 电源电压
• 5V 供电时驱动器差分输出电压超过 2.1V，兼容 PROFIBUS
• 带有限流驱动器和热关断功能
• 总线 I/O ESD 保护：±20kV HBM ESD，±4kV IEC 61000 - 4 - 2 接触放电
• 1/2 单位负载（支持多达 64 个总线节点）
• 开路、短路和空闲总线失效保护
• 扩展工业工作温度范围：-40°C 至 125°C
• 共模电压范围：–7V 至 12V
• 待机电流：< 5μA
• 无毛刺上下电
• 支持多种封装：SOIC8，MSOP8 和 DFN8

• 工厂自动化和控制
• 电力测量（智能电表）
• 楼宇自动化
• HVAC 系统
• 视频监控
• 无线基础设施
