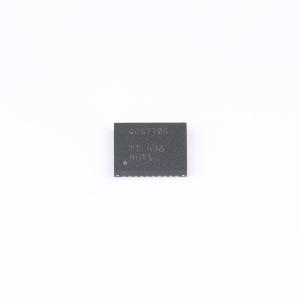

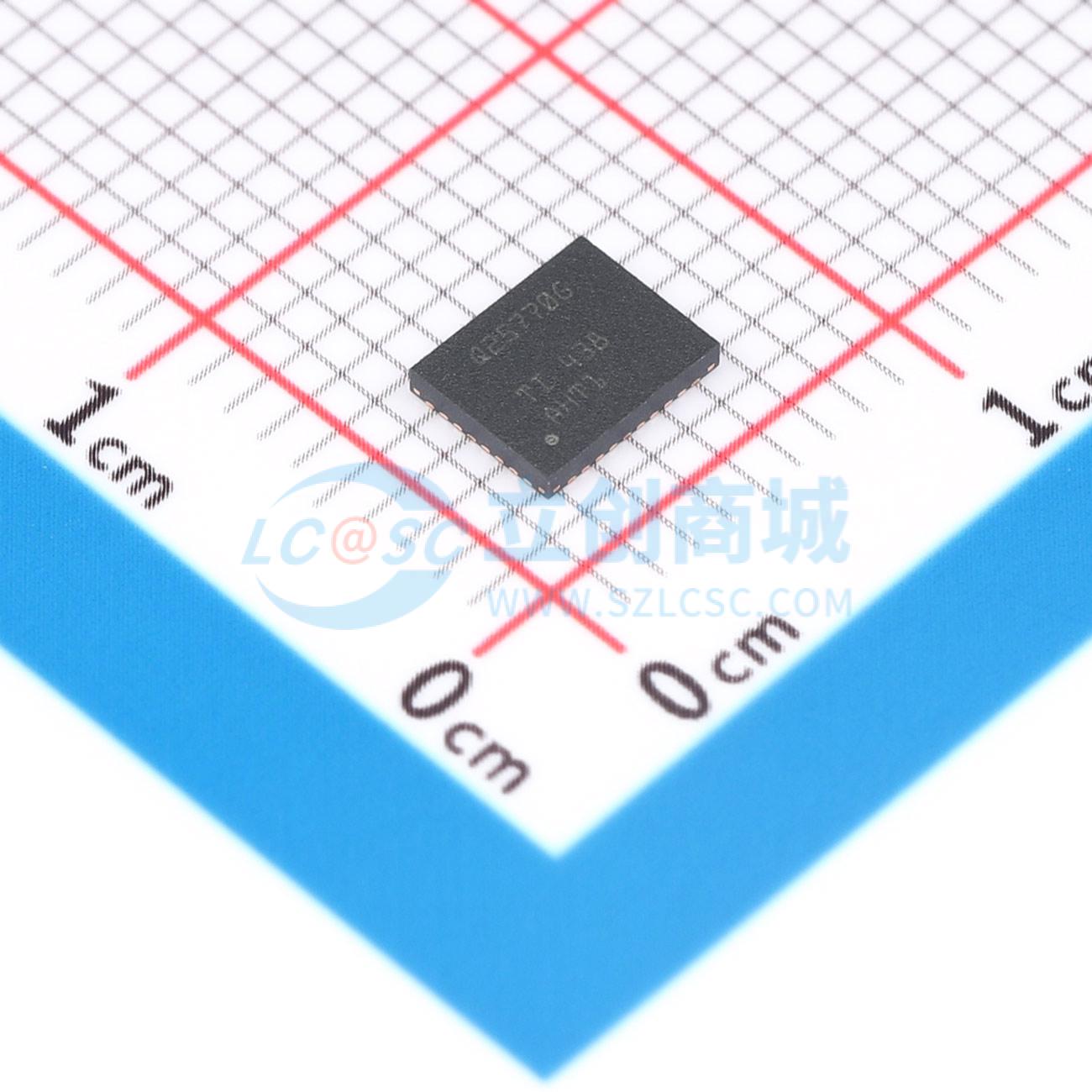

BQ25770GREER
适用于GaN HEMT且具有系统功率监测器和处理器热量监测器的40V、SMBus、2至5节、窄VDC准双相降压/升压电池充电控制器
- 描述
- 是一款同步NVDC降压-升压电池充电控制器，可从包括USB适配器、扩展功率范围（EPR）USB-C电源传输（PD）源、标准功率范围（SPR）USB-C电源传输（PD）源和传统适配器等多种输入源为2至5节电池充电。该设备为空间受限的2至5节电池充电应用提供了低元件数量、高效率的解决方案。 NVDC配置允许系统根据电池电压进行调节，但不会降至系统最低电压以下。即使电池完全放电或移除，系统仍能继续运行。当负载功率超过输入源额定值时，电池进入补充模式，防止系统崩溃。 上电期间，充电器根据输入源和电池状况将转换器设置为降压、升压或降压-升压配置
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ25770GREER
- 商品编号
- C35890629
- 商品封装
- WQFN-36-EP(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 可调限流；EMI优化(抖频模式)；工作状态指示；过流保护；内置LDO稳压器 | |
| 接口 | IMVP8 | |
| 输入电压 | 3.5V~40V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 3V~5V；5V~23V | |
| 输出电流 | 16.32A | |
| 工作温度 | -40℃~+125℃ |
商品概述
BQ25770G 是一款适用于 GaN HEMT，且具有系统功率监测器和处理器热量监测器的40V SMBus 2 至 5 节窄 VDC 准双相降压/升压电池充电控制器。它是一款同步 NVDC 降压/升压电池充电控制器，可通过各种输入源为 2 至 5 节电池充电，这些输入源包括 USB 适配器、扩展功率范围 (EPR) USB-C 电力输送 (PD) 源、标准功率范围 (SPR) USB-C 电力输送 (PD) 源以及传统适配器。该器件是元件数量少的高效率解决方案，适用于空间受限的 2 至 5 节电池充电应用。通过 NVDC 配置，系统电压可根据电池电压进行调节，但不会降至低于系统最低电压。即便在电池完全放电或被取出时，系统也仍会继续工作。当负载功率超过输入源额定值时，电池会进入补电模式并防止系统崩溃。在上电期间，充电器基于输入源和电池状况，将转换器设置为降压、升压或降压/升压配置。充电器可在降压、升压、降压/升压工作模式间无缝转换，无需主机控制。TI 获得专利的准双相转换器可以在高功率降压模式下实现交错双相，从而帮助散热并减小每个电感器尺寸。同时，由于升压模式下的供电功率有限，因此只需两个升压侧开关 MOSFET，从而节省整个系统的面积和成本。在无输入源的情况下，BQ25770G 支持 USB On-the-Go (OTG) 功能，可通过 2 至 5 节电池在 VBUS 上生成具有 20mV 分辨率的 3V 至 5V 可调输出电压。当仅通过电池为系统供电且 USB OTG 端口未连接任何外部负载时，BQ25770G 可实现最新的 Intel Vmin 主动保护 (VAP) 特性，借助该特性，该器件会通过电池向 VBUS 处充电，从而将部分电能存储在输入去耦电容器中。在系统峰值功率尖峰期间，存储在输入电容器中的电能会为系统补电，从而防止系统电压下降到最低系统电压以下而导致系统崩溃。BQ25770G 可监测适配器电流、电池电流和系统功率。可灵活编程的 PROCHOT 输出直连 CPU，可根据需要对其进行降频控制。
商品特性
- TI 获得专利的准双相降压/升压窄电压直流 (NVDC) 充电器，适用于 USB-C 扩展功率范围 (EPR) 接口平台
- 输入电压范围为 3.5V 至 40V，可为 2 至 5 节电池充电
- 充电电流高达 16.3A/30A，基于 5mΩ/2mΩ 检测电阻
- 输入电流限值高达 8.2A/16.4A，基于 10mΩ/5mΩ 检测电阻
- 支持 USB 2.0、USB 3.0、USB 3.1、USB-C 电力输送和扩展功率范围输入电流设置
- 输入电流优化器 (ICO)，无需过载适配器即可获取最大输入功率
- 符合 USB-PD 规范的集成型快速角色交换 (FRS) 功能
- 可在准双相降压、降压/升压和升压运行之间进行无缝转换
- 提供输入电流和电压调节（IINDPM 和 VINDPM）以防电源过载
- 适配器满载时，电池可为系统补电
- TI 获得专利的双随机展频 (DRSS)，可确保符合 IEC-CISPR 32 EMI 规范
- TI 获得专利的直通模式 (PTM)，可确保效率大于 99% 并支持电池快速充电
- 适用于 Intel 平台且符合 IMVP8/IMVP9 标准的系统功能
- 增强型 Vmin 主动保护 (VAP) 模式可在系统峰值功率尖峰期间根据最新的 Intel 规范通过输入电容器为电池补电
- 全面的 PROCHOT 配置
- 两级放电电流限制 PROCHOT 配置，可避免电池损耗
- 系统功率监测器 (PSYS)
- 通过专用引脚监测输入和电池电流
- 集成式 16 位 ADC，可监测电压、电流和功率
- 电池 MOSFET 可在补电模式下实现理想二极管运行
- 支持通过电池给 USB 端口加电 (USB OTG)
- 支持 3V 至 5V OTG 输出
- 输出电流限制高达 3A，基于 10mΩ 检测电阻
- 600kHz/800kHz 可编程开关频率
- SMBus 主机控制接口，支持灵活的系统配置
- 高精度调节和监控
- ±0.5% 充电电压调节
- ±2% 充电电流调节
- ±2% 输入电流调节
- ±2% 输入/充电电流监测
- 支持热调节和热关断安全保护
- 支持输入、系统和电池过压保护
- 支持输入、MOSFET 和电感器过流保护
- 封装:36 引脚 4.0mm × 5.0mm WQFN
应用领域
- 标准笔记本电脑
- Chromebook
- 电池充电器
- 制氧机
