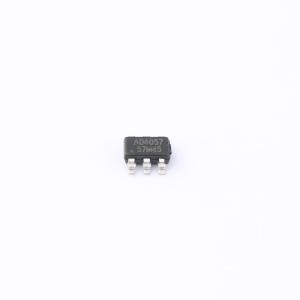

AD4057

双灯指示线性锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 输入电压(V) 4.3-5.5 最大充电电流(mA) 600 充电截止电压(V) 4.2 涓流充电截止电压(V) 2.9 功能描述 ±1% 主要应用领域双灯4.2V恒流线性充电 Dual lamp 4.2v constant current linear charging 风扇、成人用品、点读笔、复读机、故事机、蓝牙音箱等带锂电池的消费类电子产品 Fans, adult products, point-reading pens, repeat machines, story machines and other consumer electronics with lithium batteries
品牌名称: IDCHIP(英锐芯)
商品型号: AD4057
商品编号: C395461
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

AD4057 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。它采用极小的 SOT-23-6 封装，只需外接极少的外部元件，使得 AD4057 成为便携式应用的理想选择。AD4057 可以适合 USB 电源和适配器电源工作。采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定与 4.2V ，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，AD4057 将自动终止充电循环。当输入电压（交流适配器或 USB 电源）被拿掉时，AD4057 自动进入一个低电流状态，将电池漏电流降至 2uA 以下。AD4057 在有电源时也可至于停机模式，已而将供电电流降至 25uA 。AD4057 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电结束的 LED 状态引脚。

商品特性

高达 600mA 的可编程充电电流
无需 MOSFET、检测电阻器或隔离二极管
用于单节锂离子电池、采用 SOP 封装的完成线性充电器
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
精度达到 ± 1% 的 4.2V 预设充电电压
用于电池电量检测的充电电流监控器输出
自动再充电
C/10 充电终止，灯全灭
2.9V 涓流充电器件版本
软启动限制了浪涌电流
电池温度检测功能
待机模式下的供电电流为 25uA
采用双灯指示，集成了外部 LED 三级管

应用领域

移动电话 PDA
MP3、MP4 播放器
数码相机
电子词典
GPS 便携式设备、各种充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6V
	最大充电电流	600mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	45uA
