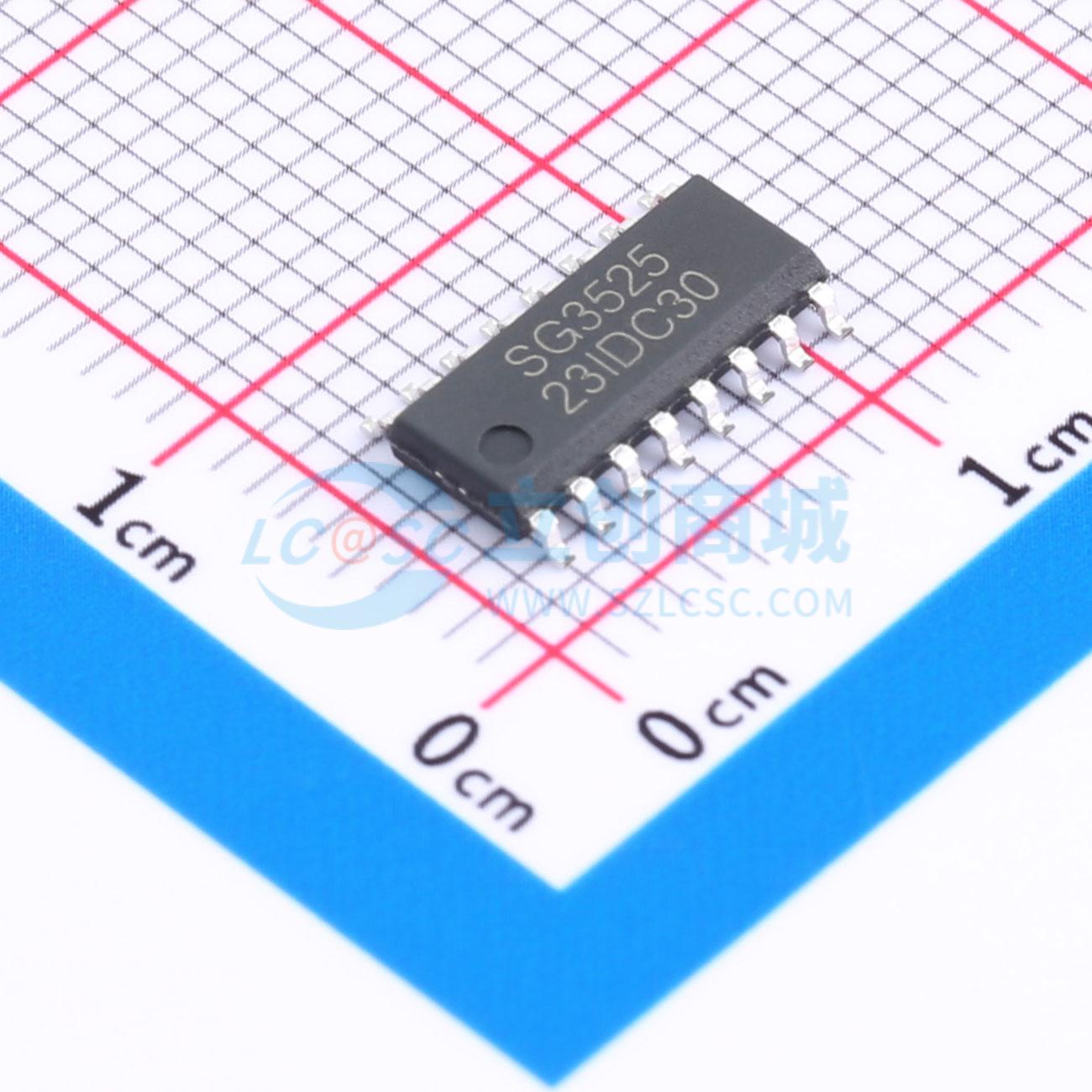

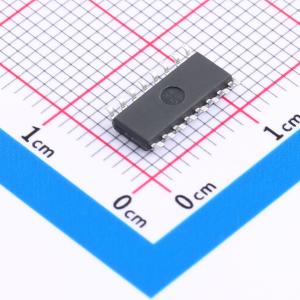

温馨提醒：图片仅供参考，商品以实物为准

3525

PWM控制芯片SG3525

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SG3525是一款高性能的PWM控制芯片,适用于各种开关电源。它具有5.1V±1.0%的基准电压精度,振荡器频率范围为100Hz到400kHz,支持可调死区控制和输入欠压闭锁功能。芯片还具备软启动电路、关断电路和欠压锁定电路等保护功能。输出级为大功率图腾柱式输出,最大电流超过200mA。
品牌名称: IDCHIP(英锐芯)
商品型号: 3525
商品编号: C395463
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.268克(g)

商品参数

商品概述

SG3525用于所有类型的开关电源上，都可以改进其性能和减少外部元器件数量。芯片 +5.1V基准电压精度为 ±1%，由于基准电压值在误差放大器的输入共模电压范围内，因此无需外接电阻。SG3525可以工作在主从模式，也可以与外部时钟同步。通过Cr与放电端之间的电阻可以调节死区时间。芯片内部其他功能电路还包括：软启动电路、关断电路、欠压锁定电路。SG3525控制芯片的输出级为大功率图腾柱式输出，其电路电流和吸收电流超过200mA，其给出逻辑电平为或非，关断状态时为低电平。

商品特性

分离振荡器同步引脚
可调死区控制
输入欠压闭锁
锁存脉宽调制以防止多个脉冲逐脉冲关机
双源/下陷输出：±400mA Peak

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	8V~35V
	输出电压	-
	输出电流	400mA
	开关频率	100Hz~400kHz
	工作温度	0℃~+70℃

	属性	参数值
	同步整流	否
	输出通道数	2
	拓扑结构	推挽式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
