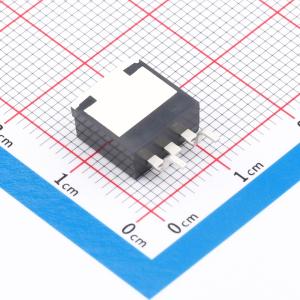

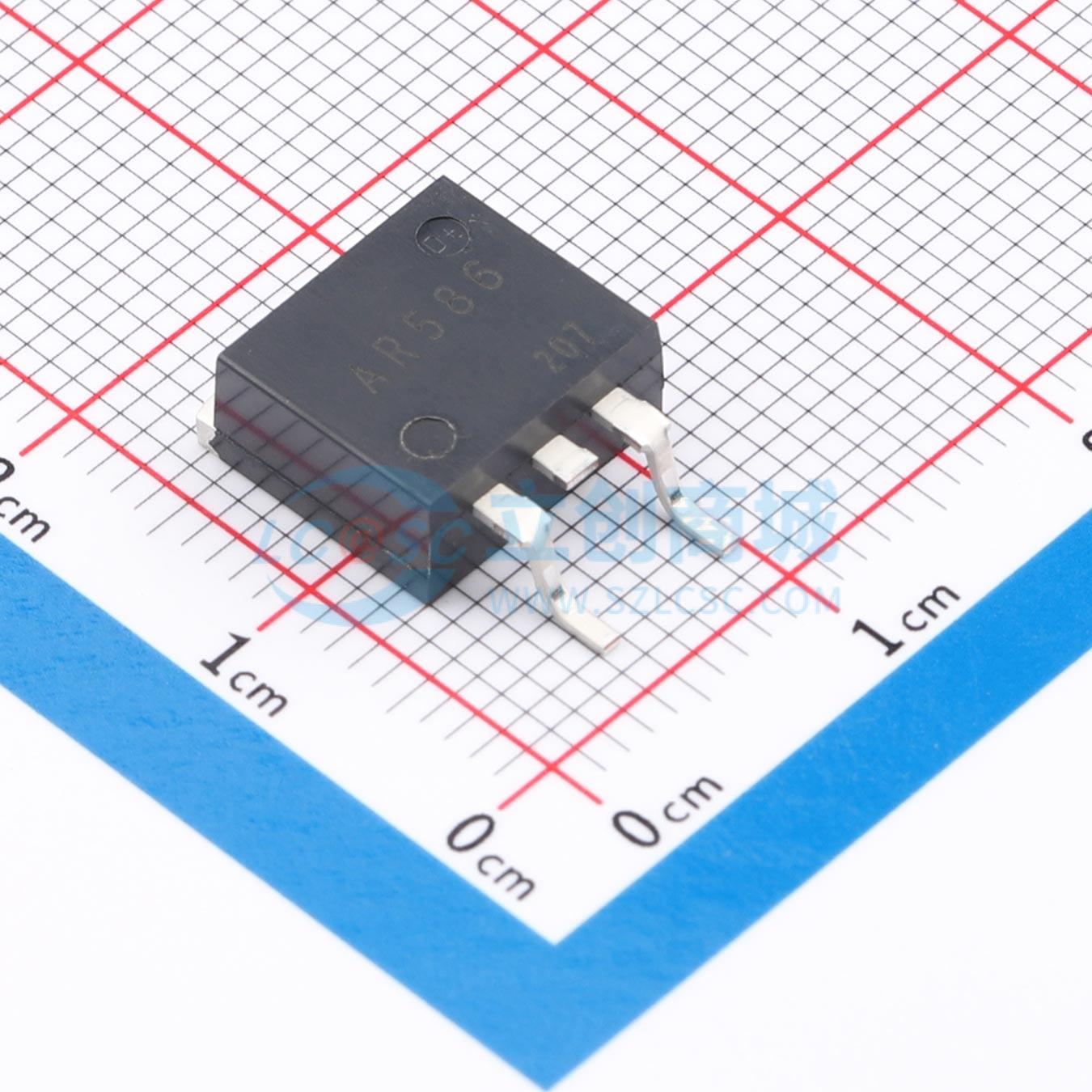

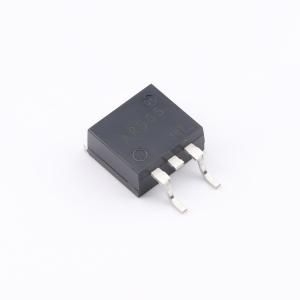

2SAR586JGTLL
适用于功率驱动器的PNP功率晶体管，具有低集电极发射极饱和电压特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- 2SAR586JGTLL
- 商品编号
- C3198603
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 1.845克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 5A | |
| 集射极击穿电压(Vceo) | 80V | |
| 耗散功率(Pd) | 40W | |
| 直流电流增益(hFE) | 120 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 200MHz | |
| 集电极截止电流(Icbo) | 1uA | |
| 集射极饱和电压(VCE(sat)) | 320mV | |
| 工作温度 | - | |
| 射基极击穿电压(Vebo) | 6V | |
| 数量 | 1个PNP |
商品特性
- 适用于功率驱动器
- 互补NPN类型：2SCR586J
- 低集电极-发射极饱和电压（VCE(sat)）
- VCE(sat) = -320mV（最大值），(IC/IB = -2A / -100mA)
应用领域
- 低频放大器
