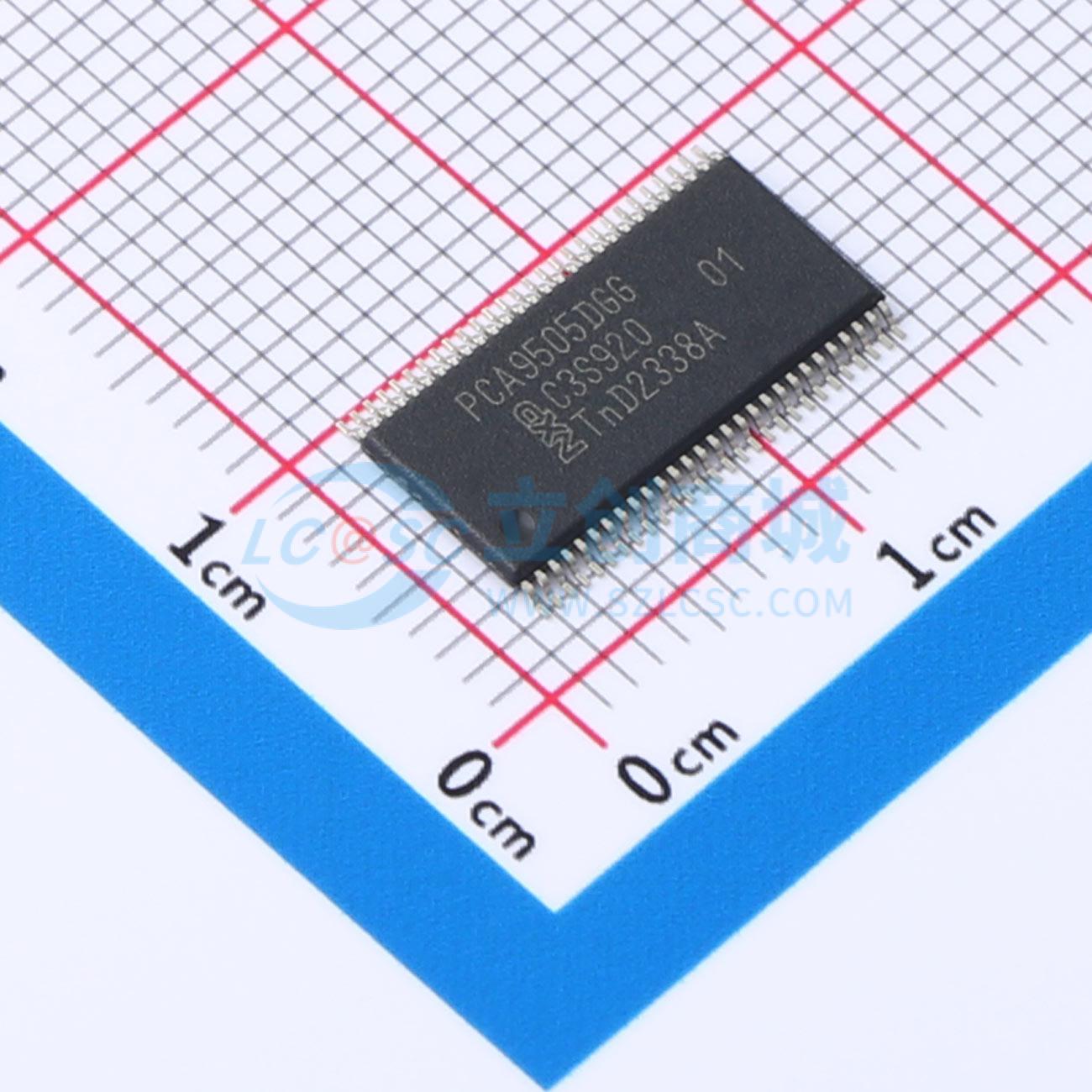

温馨提醒：图片仅供参考，商品以实物为准
PCA9505DGGY
带复位、输出使能和中断功能的40位I²C总线I/O端口
- 描述
- PCA9505/PCA9506 为 I²C 总线应用提供 40 位并行输入/输出（I/O）端口扩展，这些端口分为 5 组，每组 8 个 I/O。在 5V 电源电压下，输出端能够提供 10 mA 的源电流和 15 mA 的灌电流，总封装负载为 600 mA，可直接驱动 40 个 LED。40 个 I/O 端口中的任何一个都可以配置为输入或输出
- 品牌名称
- NXP(恩智浦)
- 商品型号
- PCA9505DGGY
- 商品编号
- C3194497
- 商品封装
- TFSOP-56-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O 数量 | - | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | - | |
| 灌电流(IOL) | 15mA | |
| 拉电流(IOH) | 10mA | |
| 时钟频率(fc) | 400kHz |
| 属性 | 参数值 | |
|---|---|---|
| 支持设备数量 | 8 | |
| 静态电流(Iq) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 功能特性 | 内置LED驱动；复位功能；级联与地址扩展；PWM输出 | |
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
