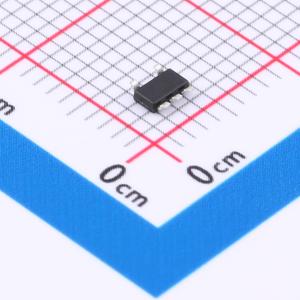

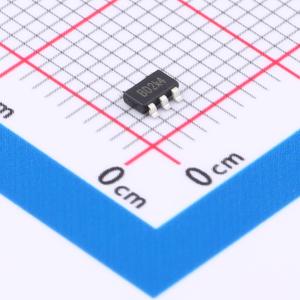

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AP3428/A是一款1A降压型DC-DC转换器。在重载情况下，恒定频率PWM控制具有出色的稳定性和瞬态响应，无需外部补偿元件。 AP3428/A支持2.5V至5.5V的输入电压范围，可使用单节Li+/锂聚合物电池、多节碱性/镍氢电池及其他标准电源。输出电压可在0.6V至输入电压范围内调节。AP3428/A采用内部功率开关和同步整流器，以减少外部元件数量并实现高效率。关机时，输入与输出断开，关机电流小于1μA。其他关键特性包括过温保护、短路保护和欠压锁定，可防止电池深度放电。 AP3428/A可提供最大1A的输出电流，而空载静态电流仅为40μA。超低RDS(ON)集成MOSFET和100%占空比操作，使AP3428/A成为需要低压差阈值的高输出电压、大电流应用的理想选择。脉冲跳跃模式可在轻载条件下保持高效率。 AP3428/A提供TSOT25、TSOT25（SM型）、UDFN2020 - 6（J型）封装。
商品特性
- 输出电流：高达1A
- 输出电压：0.6V至输入电压
- 输入电压：2.5V至5.5V
- 0.6V参考电压，精度±2%
- 40μA（典型值）空载静态电流
- 关机电流：<1μA
- 100%占空比操作
- 1.5MHz开关频率
- 内部软启动
- 无需外部补偿
- 限流保护
- 热关断
- TSOT25、TSOT25（SM型）、U - DFN2020 - 6（J型）封装
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 后置DC - DC电压调节
- 机顶盒
- 笔记本电脑
- 平板电脑
