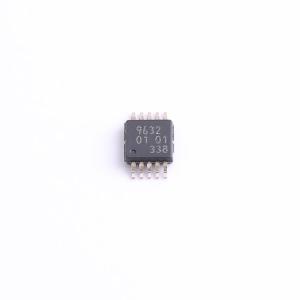

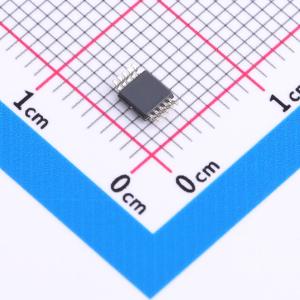

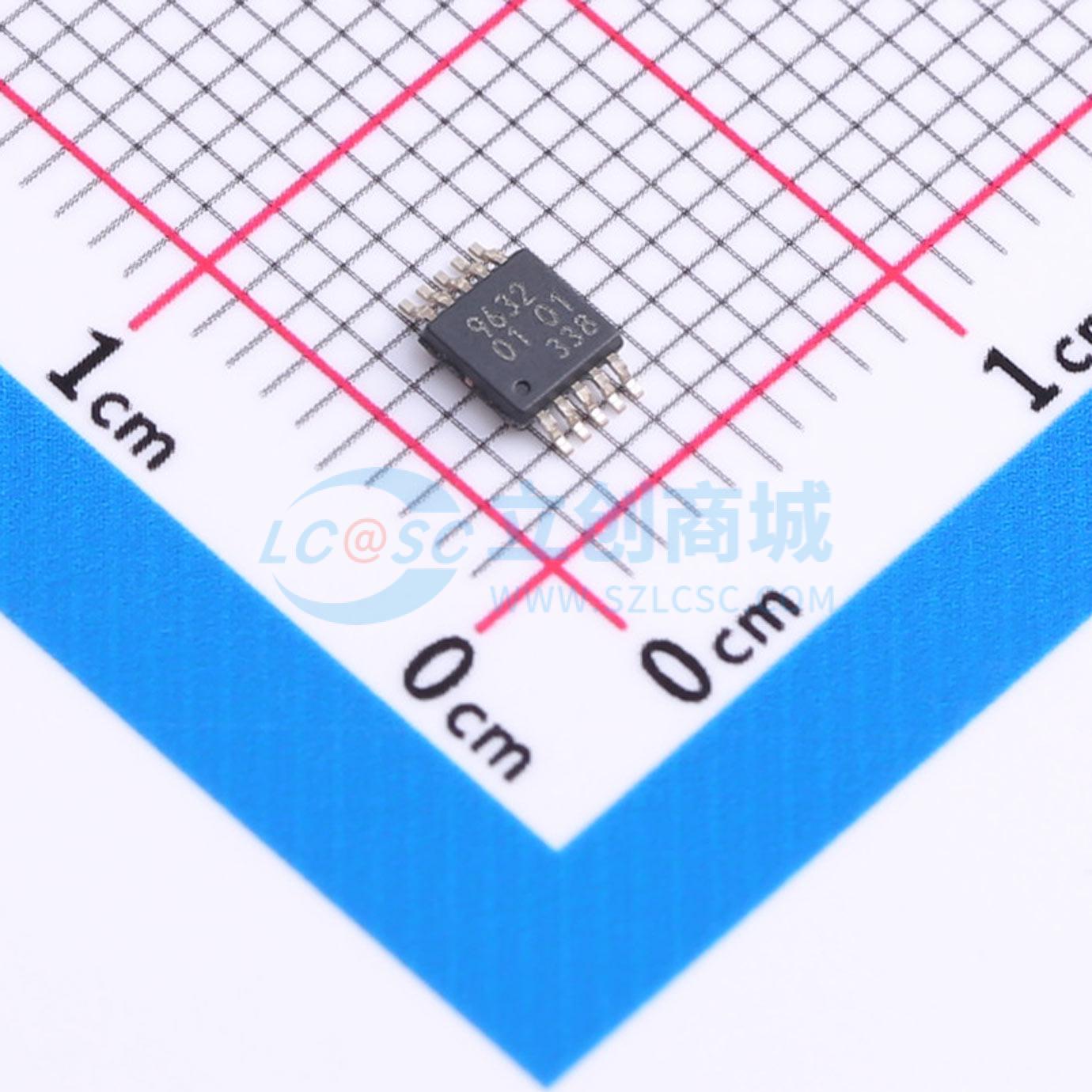

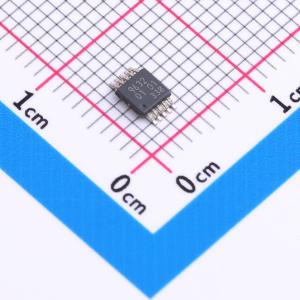

PCA9632DP2Z

4位Fm+、I²C总线低功耗LED驱动器

描述

I²C-总线控制的4位LED驱动器，针对红/绿/蓝/琥珀色 (RQBA) 颜色混合应用进行了优化。是PCA9633的直接升级版，功耗降低40倍。在单独亮度控制模式下，每个LED输出都有自己的8位分辨率 (256级) 固定频率独立PWM控制器，工作频率为1.5625 kHz，占空比可在0%至99.6%之间调节，允许将LED设置为特定的亮度值。在组调光模式下，每个LED输出都有自己的6位分辨率 (64级) 固定频率独立PWM控制器，工作频率为6.25 kHz，占空比可在0%至98.4%之间调节，允许将LED设置为特定的亮度值。第五个4位分辨率 (16级) 组PWM控制器的固定频率为190 Hz，用于以相同的值调暗所有LED。在闪烁模式下，每个LED输出都有自己的8位分辨率 (256级) 固定频率独立PWM控制器，工作频率为1.5625 kHz，占空比可在0%至99.6%之间调节，允许将LED设置为特定的亮度值。闪烁速率由具有8位分辨率 (256级) 的组频率设置控制。闪烁速率可在24 Hz至每10.73秒一次之间调节

品牌名称

NXP(恩智浦)

商品型号

PCA9632DP2Z

商品编号

C3194342

商品封装

MSOP-10​

包装方式

编带

商品毛重

0.112333克(g)
