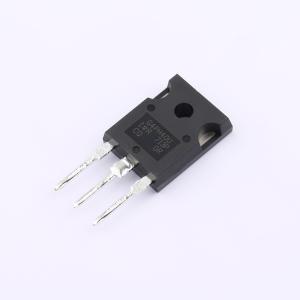

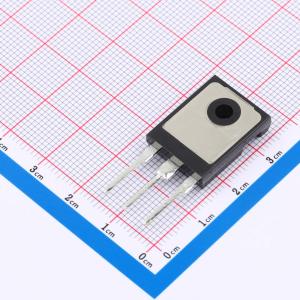

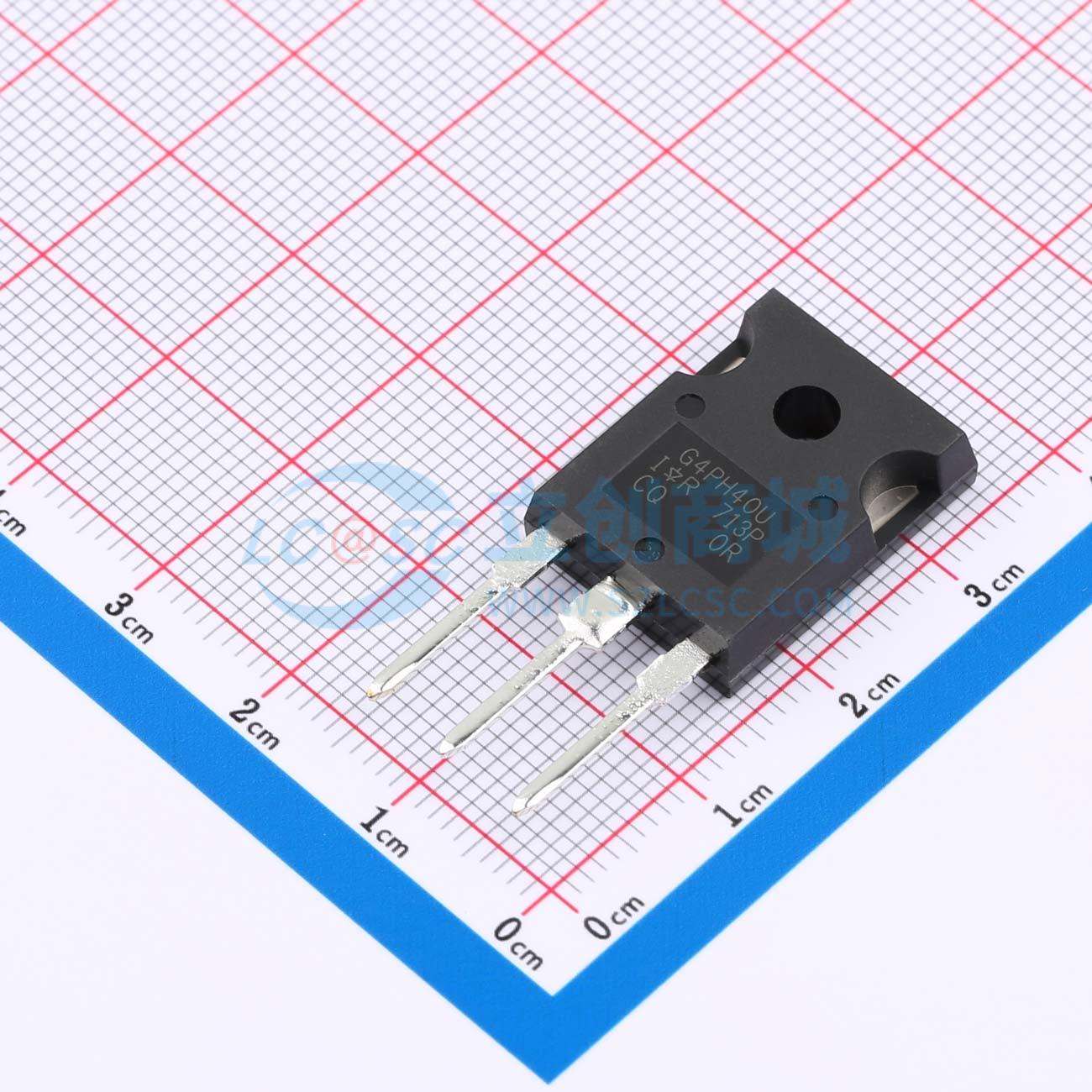

IRG4PH40UPBF
IRG4PH40UPBF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRG4PH40UPBF
- 商品编号
- C3193748
- 商品封装
- TO-247AC
- 包装方式
- 管装
- 商品毛重
- 7.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 160W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 41A | |
| 栅极阈值电压(Vge(th)) | 3.1V@15V,21A | |
| 栅极电荷量(Qg) | 130nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 开启延迟时间(Td(on)) | 24ns | |
| 关断延迟时间(Td(off)) | 220ns | |
| 导通损耗(Eon) | 1.04mJ | |
| 关断损耗(Eoff) | 3.4mJ | |
| 工作温度 | - |
商品特性
- 超快速度：在硬开关模式下，针对高达40kHz的高工作频率进行了优化；在谐振模式下，频率大于200kHz。
- 全新IGBT设计，与前代产品相比，参数分布更紧密，效率更高。
- 针对功率转换进行优化，适用于开关电源、不间断电源和焊接设备。
- 采用行业标准的TO - 247AC封装。
- 无铅。
