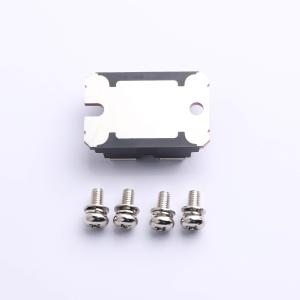

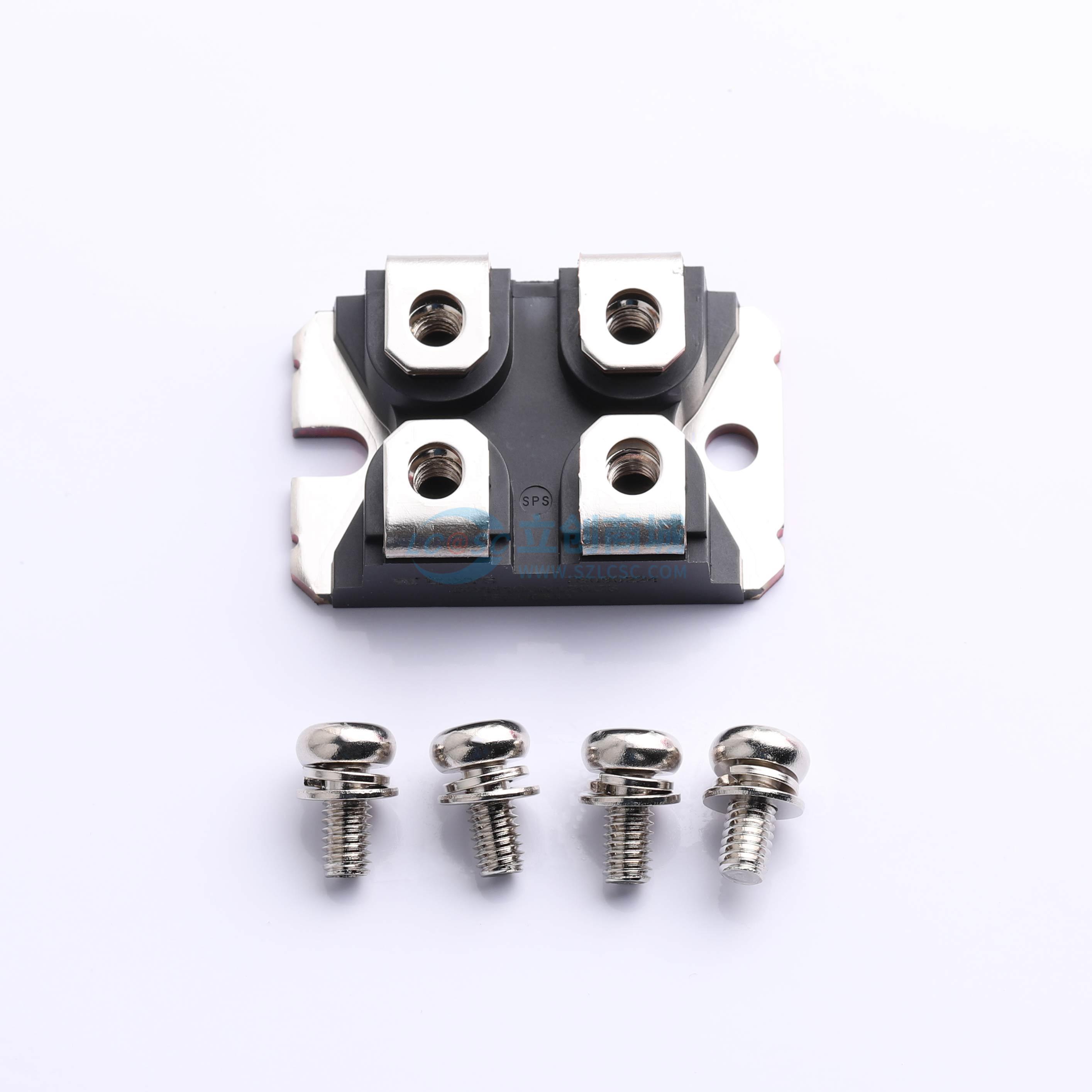

IXYN100N120C3
1.2kV 160A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：针对低开关损耗进行优化。 方形反向偏置安全工作区（RBSOA）。 隔离电压2500V~。 Vce(sat)具有正温度系数。 雪崩额定。 高电流处理能力。应用：高频功率逆变器。 不间断电源（UPS）
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXYN100N120C3
- 商品编号
- C3193034
- 商品封装
- SOT-227B
- 包装方式
- 管装
- 商品毛重
- 44.585克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 160A | |
| 耗散功率(Pd) | 830W | |
| 输出电容(Coes) | 356pF | |
| 正向脉冲电流(Ifm) | 50A | |
| 集射极饱和电压(VCE(sat)) | 3.5V@100A,15V | |
| 栅极阈值电压(Vge(th)) | 3.5V@15V,100A |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 260nC@15V | |
| 输入电容(Cies) | 4.95nF | |
| 开启延迟时间(Td(on)) | 27ns | |
| 关断延迟时间(Td(off)) | 120ns | |
| 导通损耗(Eon) | 12mJ | |
| 关断损耗(Eoff) | 4.9mJ | |
| 工作温度 | -55℃~+175℃@(Tj) | |
| 反向传输电容(Cres) | 120pF |
