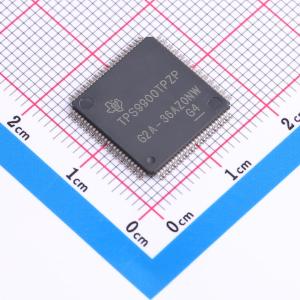

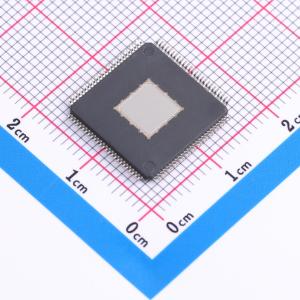

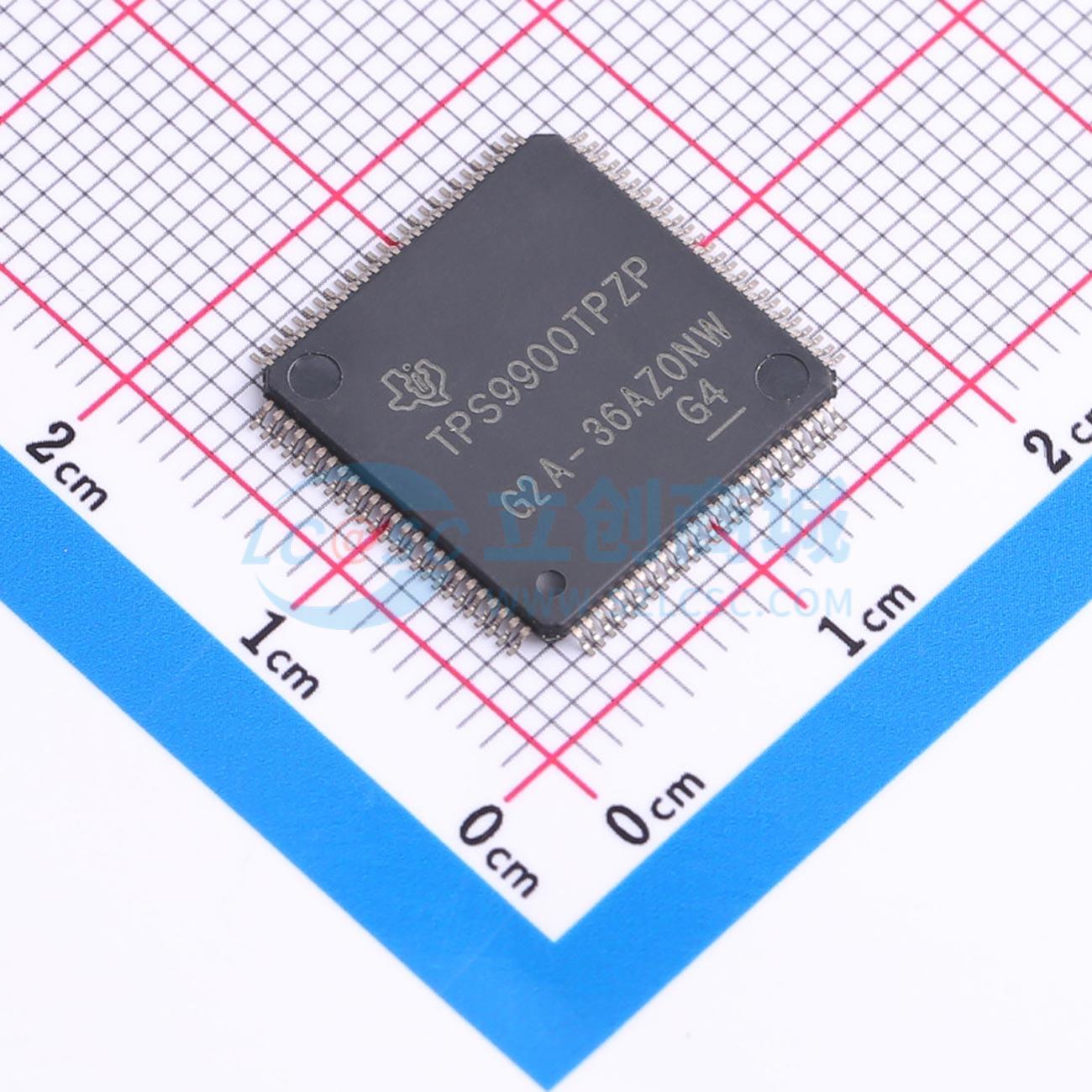

TPS9900TPZPQ1

TPS99000-Q1系统管理和照明控制器是DLP553x-Q1芯片组的组成部分，其中还包含DLPC230-Q1 DMD显示控制器。该芯片组的亮度要求范围典型值为3至15,000尼特，具有严格的颜色点控制，能够为平视显示屏(HUD)应用提供支持所需的所有功能和超越典型5000:1显示器的调光要求。 集成式DMD高压稳压器电源可提供DMD镜像基准电压，满足严格容差的要求。电源序列发生器和监控器为整个芯片组的加电和断电事件提供可靠协同。 TPS99000-Q1照明控制器集成了一个12位ADC、两个DAC（12位和10位）以及两个高性能光电二极管信号调节和跨阻放大器(TIA)，照明控制系统的核心组件之一。该ADC能够自动对每个视频帧进行高达63次事件采样。 先进的系统状态监控电路可提供实时图像，以显示子系统的运行情况，包括两个处理器看门狗电路、两个裸片温度监控器、用于过压和欠压检测的综合电源监控、在SPI总线事务上通过字节级奇偶校验获得的校验和以及密码寄存器保护、高亮监视器电路以及其他内置测试功能。

• 适用于汽车应用
• 具有符合AEC-Q100标准的下列特性：
  • 温度2级： -40 °C至105 °C的环境运行温度范围
  • 器件HBM ESD分类等级2
  • 器件CDM ESD分类等级C4B
• 适用于DLP产品的汽车系统管理器件：
  • 高级电源监控、排序和保护电路
  • 两个裸片温度监控器、MCU外部看门狗计时器、时钟频率监控器
  • 系统过亮检测
  • 具有奇偶校验、校验和密码寄存器保护的SPI端口
  • 另一个用于独立系统监控的SPI端口
• 片上DMD镜像电压稳压器可生成 +16V、 +8.5V和 -10V DMD控制电压可实现超过5000:1的调光范围并具有高位深度和白平衡的高动态范围调光和颜色控制：
  • 两个具有宽动态范围并支持多种光学设计的跨阻放大器(TIA)
  • 每帧高达63个时间序列样本的12位ADC
  • 适用于颜色和脉冲控制的DAC和比较器功能
  • 适用于LED和并联控制的FET驱动器

• 宽视野和增强现实抬头显示(HUD)系统
• 汽车高级照明应用（高分辨率前照灯）
• 自适应远光灯(ADB)
