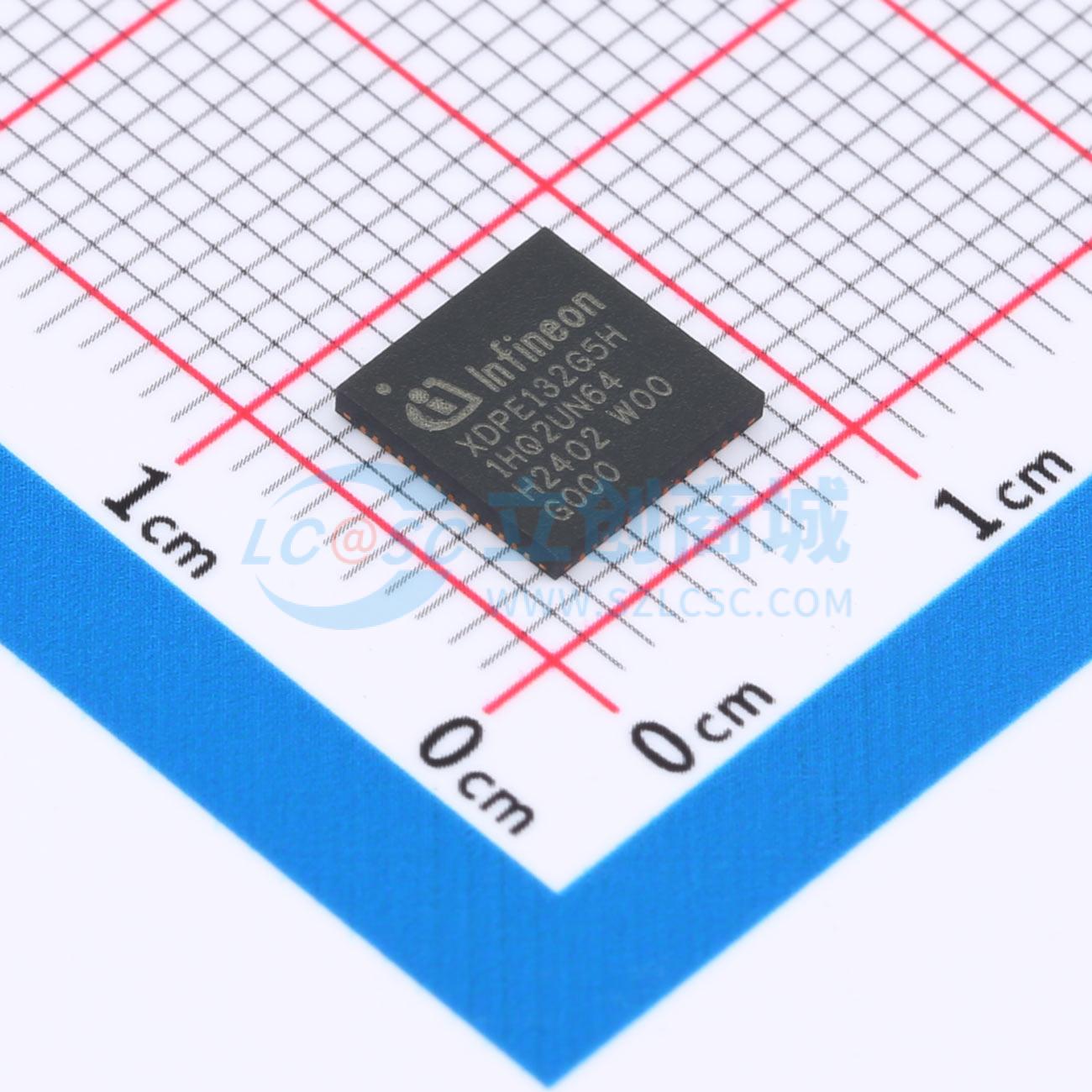

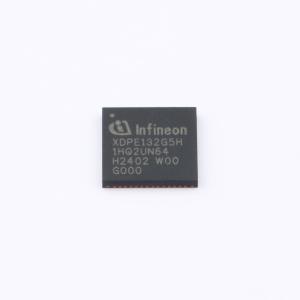

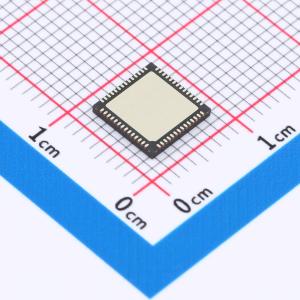

温馨提醒：图片仅供参考，商品以实物为准
XDPE132G5HG000XUMA1
2.9V~3.6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款数字多相降压控制器，可配置为单环或双环模式，功能集经过优化，以支持需要AVSBus、AMD SVI2或nVIDIA PWMVID的高性能处理器。它最多可支持16相，并允许在两个环路之间灵活分配相位。该控制器允许通过PMBus进行系统电压设定点编程和裕度调节，或通过AVSBus进行动态电压缩放。输出电压设定点也可以通过SVI2总线或nVIDIA PWM_VID进行控制。包含效率优化技术，可在整个负载范围内以最低成本实现卓越的效率。动态相位控制根据负载电流增加或减少相位
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- XDPE132G5HG000XUMA1
- 商品编号
- C3187196
- 商品封装
- QFN-56(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 2.9V~3.6V | |
| 开关频率 | 200kHz~2MHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 降压式 | |
| 功能特性 | 过流保护(OCP)；过压保护(OVP)；可调限流；欠压保护(UVP)；过热保护(OTP) | |
| 工作温度 | -40℃~+120℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
XDPE132G5H是一款数字多相降压控制器，可配置为单环或双环模式，其功能集经过优化，以支持需要AVSBus、AMD SVI2或nVIDIA PWMVID的高性能处理器。它最多可支持16相，并允许在两个环路之间灵活分配相数。该控制器允许通过PMBus进行系统电压设定点编程和裕度调节，或通过AVSBus进行动态电压缩放。输出电压设定点也可以通过SVI2总线或nVIDIA PWM_VID进行控制。XDPE132G5H采用了效率优化技术，可在整个负载范围内以最低成本实现卓越的效率。动态相位控制可根据负载电流增加或减少相数。XDPE132G5H可以配置为自动或通过命令（通过PMBus、AVSBus或SVI2命令）进入1相或2相运行以及有源二极管仿真模式。XDPE132G5H提供数字可编程负载线，从而无需任何外部负载线设置组件。该控制器设计用于与内部电流检测OptiMOS™功率级配合使用，并提供准确的输入和输出电流报告。一种独特的自适应瞬态算法（ATA）基于专有的非线性控制算法，在减少输出电容的情况下提供出色的瞬态响应。该控制器还支持可编程的逐周期每相电流限制，以实现卓越的动态电流限制。I2C/PMBus接口可以与多达127个基于XDPE132G5H的控制器进行通信。设备配置和故障参数可以使用OpenPower GUI轻松定义并存储在片上存储器中。XDPE132G5H的广泛故障保护包括输出过压、欠压和过流保护，带有两个过温保护输入和一个过温警告VRHOT信号输出，以及两个输出过流警告标志。
商品特性
- 16相单环或最多8 + 8双环可配置PWM控制器
- 具备I2C和PMBus Rev 1.3以及AVSBus，用于输出电压控制和遥测
- 通过PMBUS VOUT_COMMAND实现0.625 mV VID步长
- 符合AMD SVI2 Rev 1.10，支持峰值电流控制（PCC）和高达1023 A的IOUT遥测
- 符合nVIDIA PWMVID
- 具备相位故障保护和标志，带有自动补偿功能
- 数字可编程负载线，无需外部组件
- 最小/最大遥测寄存器，可通过PMBus和AVSBus进行实时监测（IOUT、VOUT、温度）
- 相电流感测增益和偏移校准
- 逐周期相电流限制
- 模拟“IMON”用于输出电流报告
- 两个IOUT_WARNINGS引脚，用于标记两个环路的输出过流情况
- 输入过功率标志
- 灾难性故障输出（CAT_FLT）引脚
- 双使能引脚
- 自适应瞬态算法（ATA）可最小化输出大容量电容器和系统成本
- 利用动态相位控制和二极管仿真实现效率优化功能
- 保护功能：过压保护（OVP）、欠压保护（UVP）、过流警告（OC Warn）、过流保护（OCP）、过温警告（OT Warn）、过温保护（OTP）、逐周期每相电流限制
- 多次时间编程（MTP），用户部分最多可写入25次
- 与3.3 V三态驱动器兼容
- 每相开关频率为200 kHz至2 MHz
- 供电电压为 +3.3 V，环境温度范围为 -40 °C至120 °C
- 无铅、无卤素、符合RoHS标准，7x7 mm、56引脚、0.4 mm间距QFN封装
应用领域
- AMD SVI2 GPU和CPU处理器
- nVIDIA GPU处理器
- 带AVSBus的高性能ASIC处理器
- 高性能以太网交换和路由ASSP
