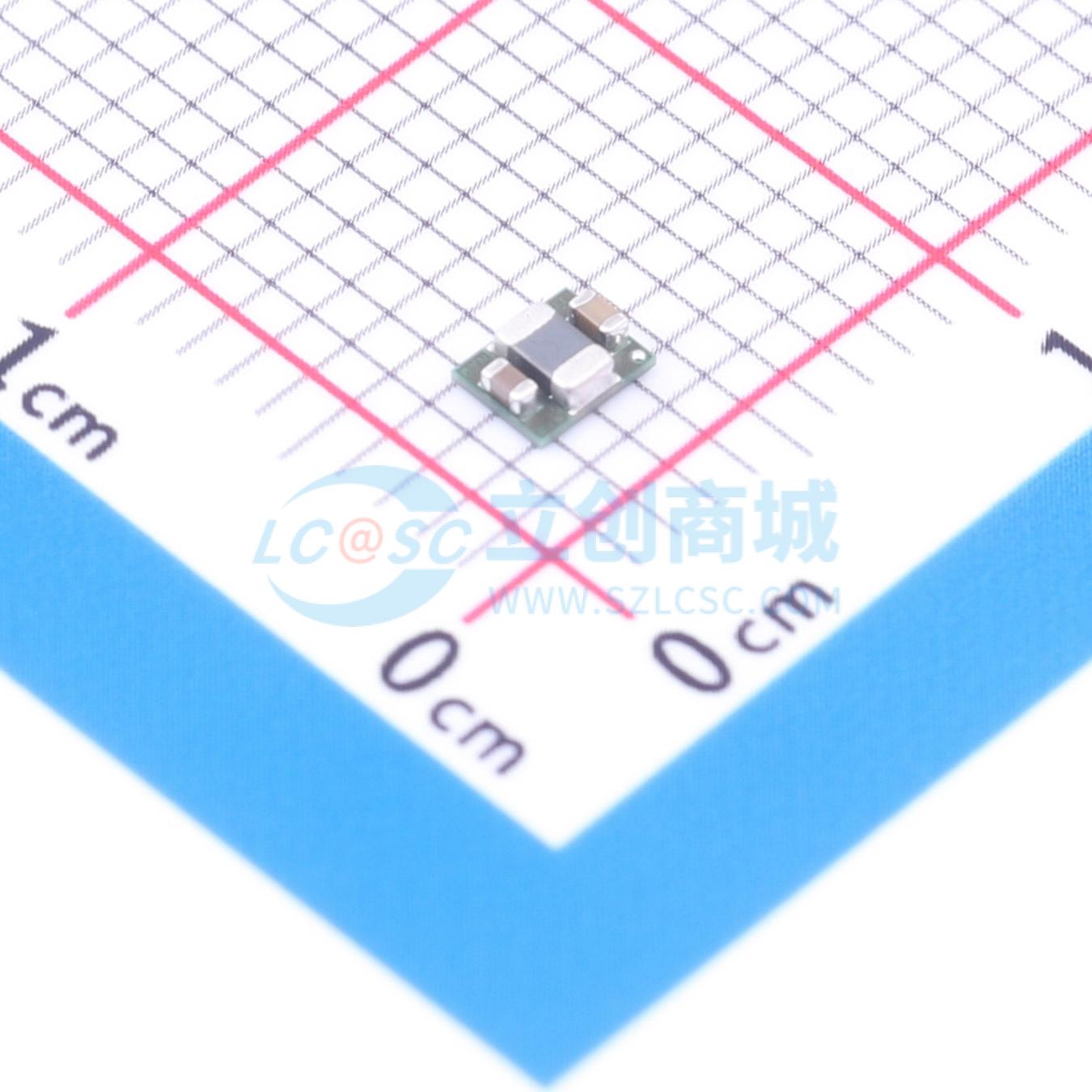

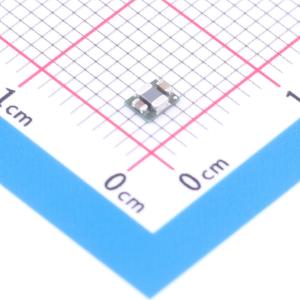

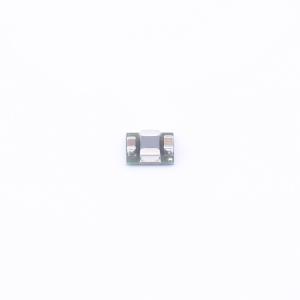

温馨提醒：图片仅供参考，商品以实物为准

TPS8268090SIPR

品牌名称: TI(德州仪器)
商品型号: TPS8268090SIPR
商品编号: C3187214
商品封装: USIP-9
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

TPS8268x 器件是一款针对小型解决方案尺寸优化的完整DC/DC 降压电源。封装中包含开关稳压器、电感器和输入/输出电容器。集成所有无源元件后仍属于微型尺寸解决方案，仅为 6.7mm²。

TPS8268x 基于高频同步降压dc-dc 转换器，它针对电池供电便携式应用进行了优化，此类应用要求极小的解决方案尺寸和厚度。TPS8268x 针对高频和低输出电压纹波进行了优化，支持高达1600mA 的负载电流。该器件输入电压范围为2.5V 到5.5V，支持由锂离子电池及5V 和3.3V 电源供电的应用。

TPS8268x 开关频率为5.5MHz，具有扩展频谱的功能。对于噪声敏感应用，此特性可降低稳压输出的噪声，并降低输入噪声。此器件支持固定输出电压，无需外部反馈网络。

凭借这些特性以及高PSRR 和AC 负载调节性能，此器件可以替代线性稳压器在相同尺寸条件下获得更高的功率转换效率。

TPS8268x 采用紧凑的 (2.3mm×2.9mm) 薄型BGA封装，适合通过标准表面贴装设备自动组装。

商品特性

2.5V 至5.5V 的宽 VIN 范围
总体解决方案尺寸 <6.7mm²
厚度小于1mm 的解决方案
DC 电压精度为 ±1.5%
负载电流高达 1600mA
效率高达 88%
固定输出电压：1.50V、1.05V、0.9V
扩展频谱，PWM 频率抖动可降低电磁干扰(EMI)
同类产品中最佳的负载和线路瞬态响应
内部软启动
电流过载和热关断保护

应用领域

光模块
手机、智能电话
固态硬盘驱动应用
要求高效和极小解决方案尺寸的空间受限应用

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	-
	开关频率	5.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
