温馨提醒：图片仅供参考，商品以实物为准

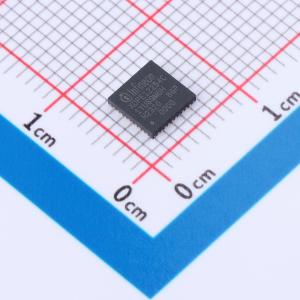

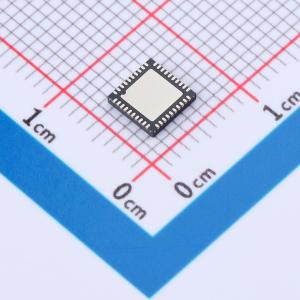

XDPE12254C0000XUMA1
数字多相控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XDPE12254C是一款数字双轨4+1相控制器,提供符合Intel VR13、VR13HC、IMVP8和IMVP9标准的服务器、工作站和高端台式机应用的电源。该控制器支持灵活的相位分配,具有多种保护功能和先进的控制特性。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- XDPE12254C0000XUMA1
- 商品编号
- C3186976
- 商品封装
- VQFN-40(5x5)
- 包装方式
- 编带
- 商品毛重
- 1.5克(g)
商品参数
参数完善中
商品概述
XDPE12254是一款数字双轨4+1相控制器，可为英特尔™VR13、VR13HC、IMVP8和IMVP9服务器、工作站及高端桌面应用供电。该控制器可在两个环路之间灵活分配相位，可按以下任意方式配置：4+1、3+1、…、1+1。命令和监控功能通过SVID接口控制，该接口支持动态电压识别（DVID），步长为5 mV或10 mV，还支持电源状态（PS）、VR数据和操作寄存器要求。 XDPE12254控制器采用数字技术实现所有控制功能，在灵活性和稳定性方面提供了终极系统解决方案。先进的控制环路特性，如主动瞬态响应（ATR）调制和快速DVID响应，可对高转换速率负载瞬变实现最佳响应。 对电流检测进行可编程温度补偿，使设计人员能够根据温度调整响应，以实现最佳负载线精度。XDPE12254还支持集成功率级，可提供集成电流检测和集成温度检测信息。 保护特性包括一套完善的过压、欠压、过温和过流保护。这些特性为微处理器和电源系统提供了一套完整且先进的保护功能。
商品特性
- 符合英特尔™VR13和VR13HC修订版1.3、IMVP8修订版1.2和IMVP9修订版1.3的DC - DC转换器规格
- 符合英特尔™SVID修订版1.9.1协议
- 符合PMBus修订版1.3的串行接口
- 查询电压、电流、温度故障
- 故障响应
- 最大支持总线速度1 MHz
- 支持1.8/3.3 V工作
- 输出电压调节范围：0.2 V至3.04 V
- 两个环路之间灵活的相位分配：4+1、3+1、…、1+1相
- 可配置的自主相位增加/减少
- 启动时自动相位检测
- 输出端启动到预偏置电压
- 集成功率级电流检测
- 差分输出电压检测
- 数字电流平衡
- 数字可编程PID（比例、积分、微分）环路补偿
- 用于卓越瞬态响应的非线性控制
- 数字可编程负载线
- 数字温度补偿
- 输入（+12 V）电压和电流检测
- 广泛的故障检测和保护能力：
- 输入/输出欠压保护（IUVP/OUVP）、输出过压保护（OOVP）
- 瞬时和平均过流保护（总电流）
- 多个过温保护阈值
- 峰值相电流脉冲限制
- 负电流限制保护
- 输出电压检测保护
- 内部非易失性存储器（NVM）用于存储多个自定义配置
- 符合RoHS标准且无卤
- 40引脚QFN塑料封装
应用领域
- 基于英特尔™VR13、VR13HC、IMVP8和IMVP9的微处理器的核心和内存电源调节
- 服务器
- 工作站
- 高端桌面
