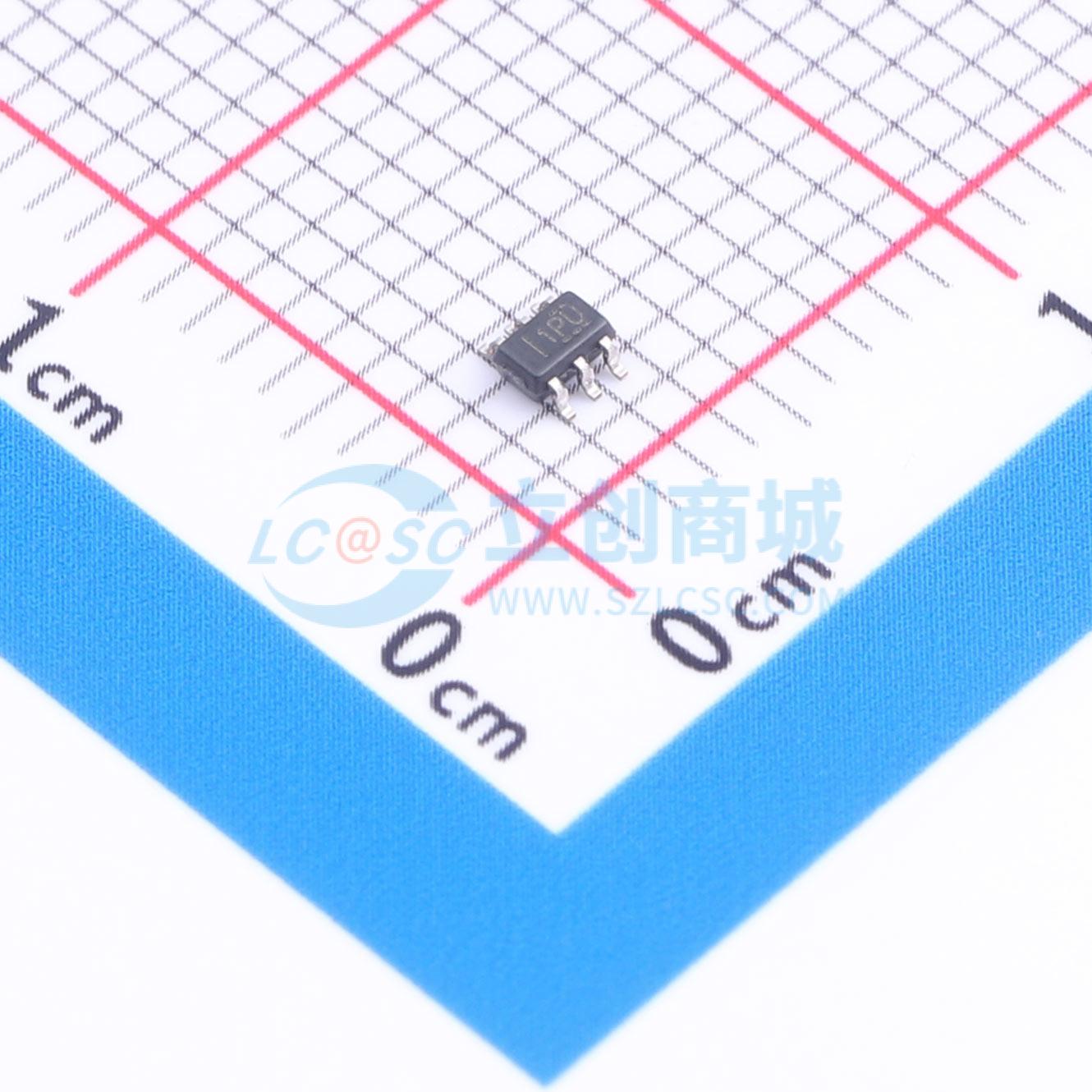

温馨提醒：图片仅供参考，商品以实物为准
INA185A3IDCKR
26V、350kHz、双向高精度电流检测放大器
- 描述
- INA185电流检测放大器专为成本敏感、空间受限的应用而设计。此器件是一个双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的 –0.2V 至 +26V 范围内的共模电压中感测电流检测电阻器上的压降。INA185集成了匹配的电阻增益网络，支持四个固定增益器件选项：20V/V、50V/V、100V/V 或 200V/V。此匹配的增益电阻网络可尽可能减少增益误差，并降低温度漂移。INA185由 2.7V 至 5.5V 单电源供电。该器件消耗的最大电源电流为 260µA，并且具有高压摆率和带宽，因此非常适合许多电源和电机控制应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA185A3IDCKR
- 商品编号
- C35737124
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | -200mV~26V | |
| 增益 | 100V/V | |
| 带宽(-3db) | 150kHz | |
| 输入偏置电流(Ib) | 75uA | |
| 输入失调电压(Vos) | 5uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±26V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~5.5V | |
| 静态电流(Iq) | 200uA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 压摆率(SR) | 2V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 功能特性 | 模拟输出接口；双向检测；输入滤波器；可编程输出基准电平 |
商品概述
INA185电流检测放大器专为成本敏感、空间受限的应用而设计。此器件是一个双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的 –0.2V 至 +26V 范围内的共模电压中感测电流检测电阻器上的压降。INA185集成了匹配的电阻增益网络，支持四个固定增益器件选项：20V/V、50V/V、100V/V 或 200V/V。此匹配的增益电阻网络可尽可能减少增益误差，并降低温度漂移。INA185由 2.7V 至 5.5V 单电源供电。该器件消耗的最大电源电流为 260µA，并且具有高压摆率和带宽，因此非常适合许多电源和电机控制应用。
商品特性
- SC70 提供与现有解决方案的兼容性
- SOT-563 尺寸比 SC70 小 39%
- SOT-563 尺寸为 1.6mm×1.6mm×0.55mm
- 共模范围 (VCM): –0.2V 至 +26V
- 高带宽：350kHz（A1 器件）
- 失调电压：
- VCM = 0V 时为 ±55µV（最大值）
- ±100µV（最大值），VCM = 12V（A4 器件）
- 输出压摆率：2V/µs
- 双向电流检测功能
- 增益选项：
- 20V/V（A1 器件）
- 50V/V（A2 器件）
- 100V/V（A3 器件）
- 200V/V（A4 器件）
- 精度：
- 最大增益误差（A1、A2、A3）：±0.2%
- 最大温漂：0.5µV/°C
- 静态电流：260µA（最大值）
应用领域
- 电机控制
- 电池监测器和平衡器
- 电源管理
- 光控制
- 光伏逆变器
