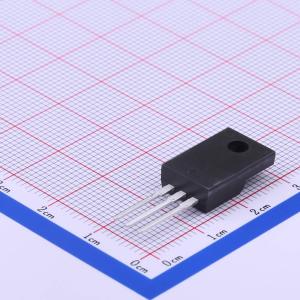

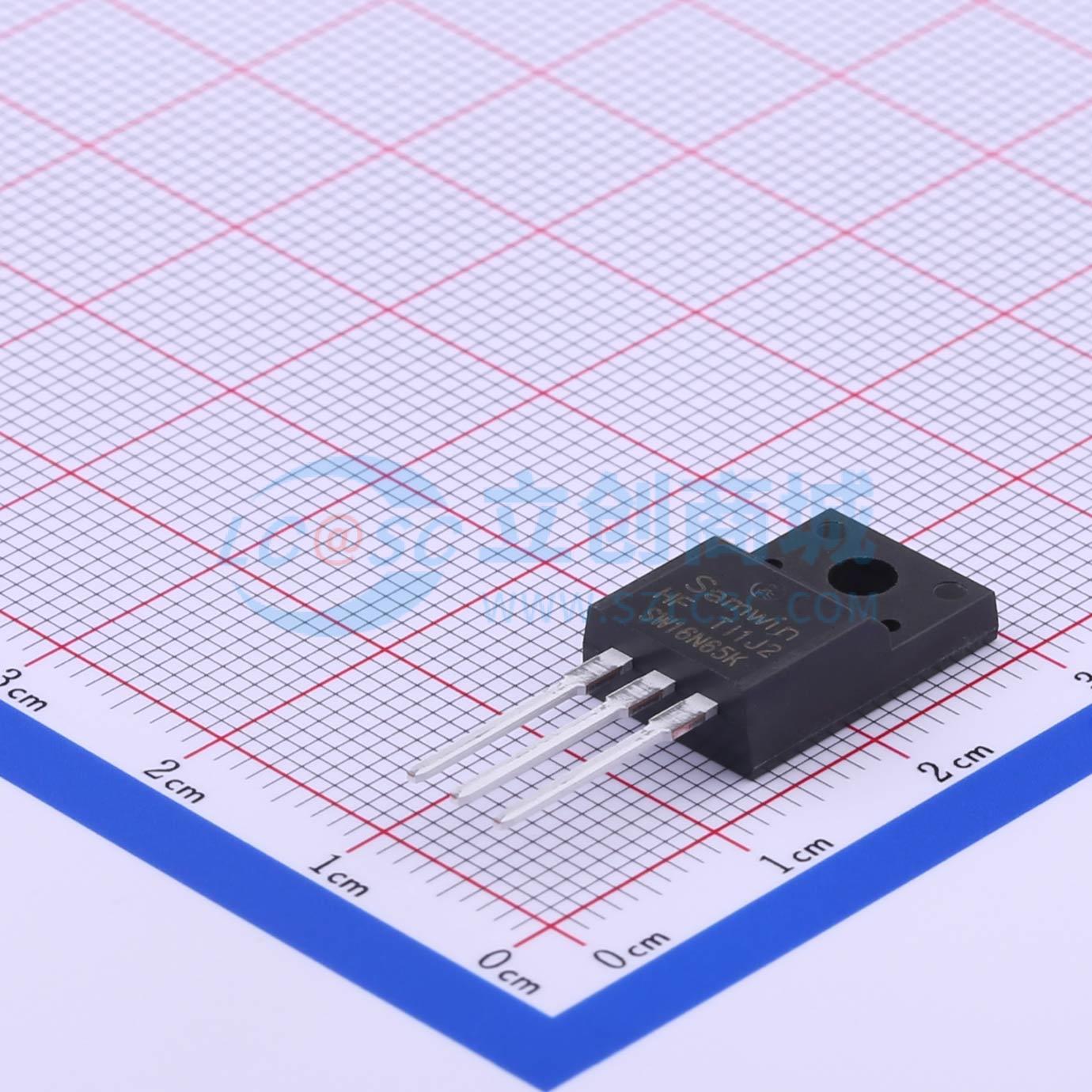

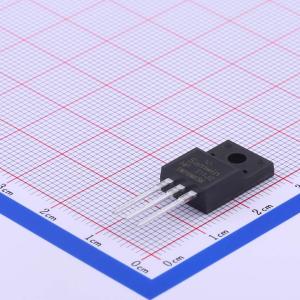

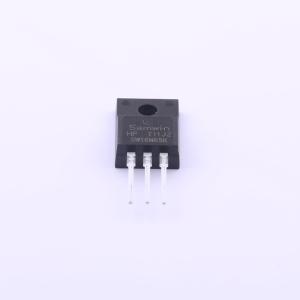

温馨提醒：图片仅供参考，商品以实物为准
SW16N65K
1个N沟道 耐压:650V 电流:16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Samwin(芯派)
- 商品型号
- SW16N65K
- 商品编号
- C394218
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 230mΩ@10V,8A | |
| 耗散功率(Pd) | 271.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V@250uA | |
| 栅极电荷量(Qg) | 43nC@10V | |
| 输入电容(Ciss@Vds) | 1.53nF@200V | |
| 反向传输电容(Crss) | 2.6pF@200V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款功率MOSFET采用先进技术制造。该技术使功率MOSFET具备更优特性，包括快速开关时间、低导通电阻、低栅极电荷，尤其具有出色的雪崩特性。
商品特性
- 高耐用性
- 栅源电压为 -4.5 V 时，漏源导通电阻低（典型值 14 mΩ）
- 栅源电压为 -10 V 时，漏源导通电阻低（典型值 10 mΩ）
- 栅极电荷低（典型值 48 nC）
- 改善了 dv/dt 能力
- 经过 100% 雪崩测试
应用领域
- 笔记本电脑适配器输入开关
