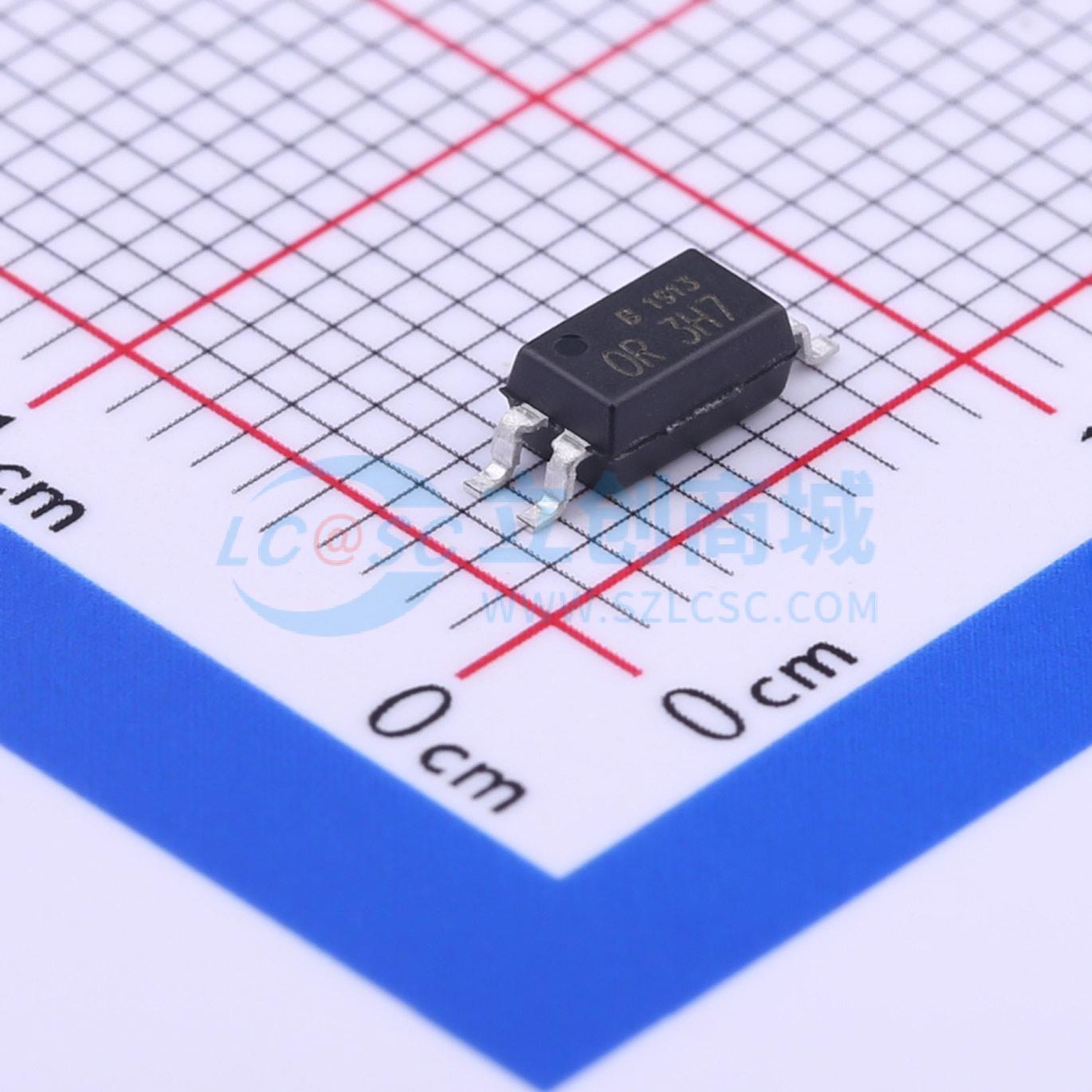

温馨提醒：图片仅供参考，商品以实物为准
ORPC-3H7B
停产 DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 消费级 该ORPC-3H7系列器件包含一个红外发光二极管，光电晶体管探测器。它们封装在一个4引脚SOP里面，不含卤素和Sb₂O₃。
- 品牌名称
- Orient(奥伦德)
- 商品型号
- ORPC-3H7B
- 商品编号
- C394245
- 商品封装
- SOP-4-1.27mm
- 包装方式
- 编带
- 商品毛重
- 0.164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.3V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 400mV@2.4mA,8mA | |
| 上升时间(tr) | 2us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -30℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
商品概述
该ORPC - 3H7系列器件包含一个红外发光二极管，光电晶体管探测器。它们封装在一个4引脚SOP里面，不含卤素和Sb₂O₃
商品特性
- 电流转换比(CTR：MIN. 50% at IF = 5mA ， VCE = 5V ， Ta = 25°C)
- 绝缘电压：(VISO = 3,750Vrms)
- 高集电极发射极电压（VCE0 = 80V）
- 温度范围： -55°C to 110°C
- 无铅，符合RoHS标准
应用领域
- 需要高密度安装的混合PCB基板
- 可编程控制器
- 系统器具、测量仪器
