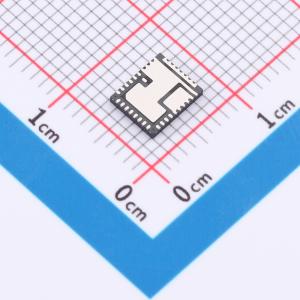

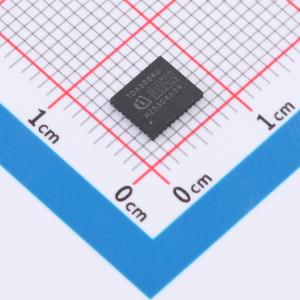

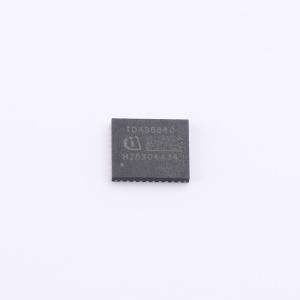

TDA38840AUMA1

40A单电压同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TDA38840是一款易于使用的完全集成的直流-直流降压调节器。其板载PWM控制器和OptiMOSTM FET以及集成的自举二极管使TDA38840成为小型解决方案,提供高效的电源传输。此外,它采用快速恒定导通时间（CoT）控制方案,简化设计并实现快速控制响应。
品牌名称: Infineon(英飞凌)
商品型号: TDA38840AUMA1
商品编号: C3167432
商品封装: IQFN-36
包装方式: 编带
商品毛重: 0.144克(g)

商品参数

商品概述

TDA38840是一款易于使用的全集成式直流-直流降压稳压器。板载PWM控制器和集成自举二极管的OptiMOS™ FET使其成为小尺寸解决方案，可实现高效的功率传输。此外，它采用快速恒定导通时间（COT）控制方案，简化了设计工作并实现了快速控制响应。 TDA38840具有内部低压差稳压器，允许单电源供电。它也可以使用外部偏置电源供电，工作输入电压（PVin）范围扩展至2.0 V至17 V。 TDA38840是一款多功能稳压器，提供600 kHz至2 MHz的可编程开关频率、四种可选电流限制、四种可选软启动时间、强制连续导通模式（FCCM）和二极管仿真模式（DEM）操作。它还具备重要的保护功能，如预偏置启动、热补偿电流限制、过压和欠压保护以及热关断功能，可在故障条件下提供所需的系统级安全保障。

商品特性

单4.3 V至17 V应用，或使用外部VCC时输入电压范围为2.0 V至17 V
精密参考电压（0.6 V ± 0.5%）
增强型快速COT引擎，搭配陶瓷输出电容时稳定可靠
可选强制连续导通模式和二极管仿真模式，提高轻载效率
可编程开关频率范围为600 kHz至2 MHz
具有四种可选软启动时间的单调启动和增强型预偏置启动
热补偿内部过流保护，具备四种可选设置
带电压监测功能的使能输入和电源正常输出
热关断
工作温度：-40 ℃ < Tj < 125 ℃
小尺寸：5 mm x 6 mm PQFN
无卤且符合含豁免条款7a的RoHS2标准

应用领域

服务器应用
存储应用
电信和数据通信应用
分布式负载点电源架构

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2V~17V
	输出电压	600mV~6V
	输出电流	40A
	开关频率	600kHz~2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
