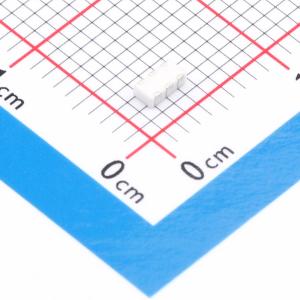

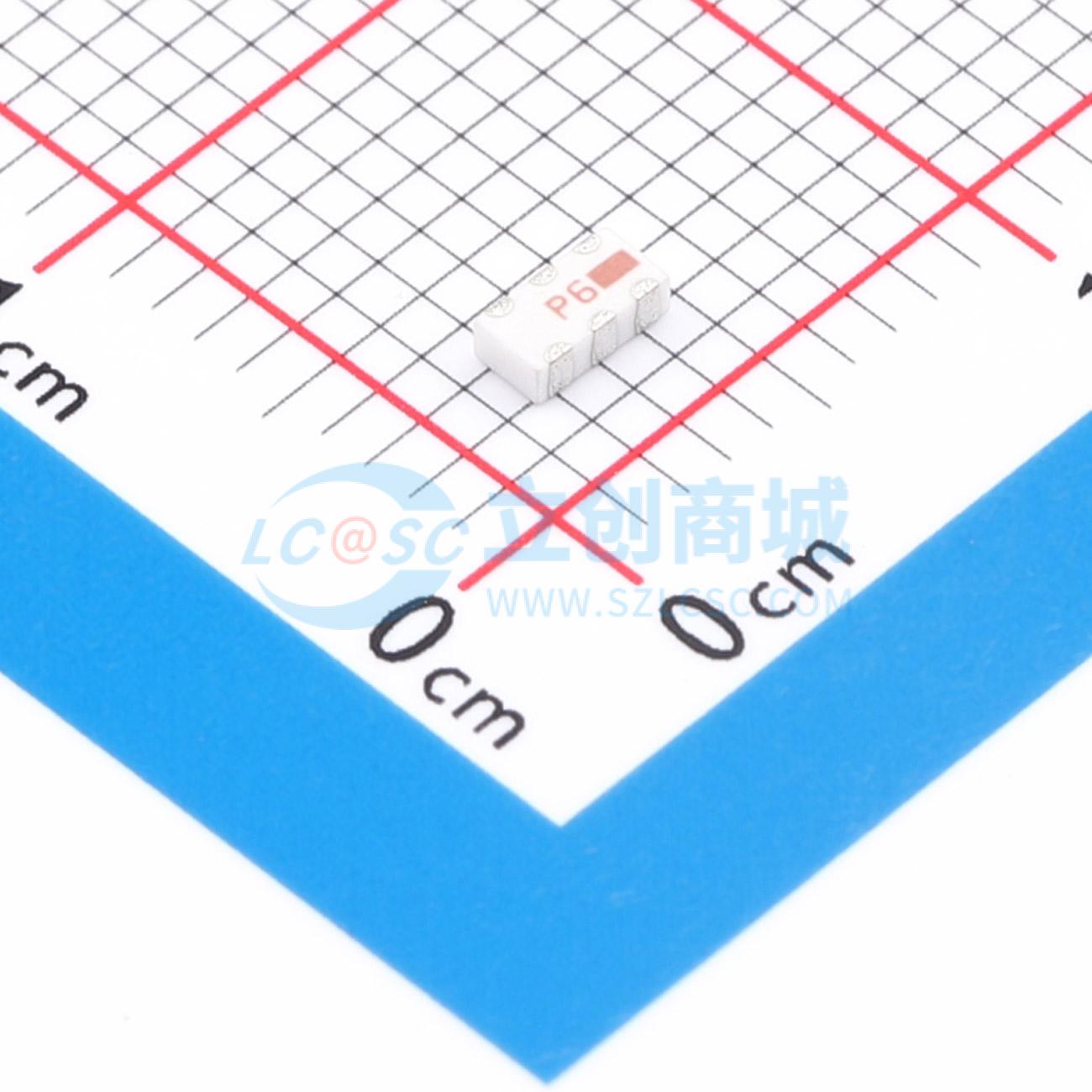

SCN-2-10+
超小型陶瓷0°功率分配器/合成器，采用LTCC技术
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Mini-Circuits
- 商品型号
- SCN-2-10+
- 商品编号
- C3155006
- 商品封装
- SMD-6P,3.2x1.6mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF功分器/合路器 | |
| 频率 | 600MHz~1GHz |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.5dB |
商品概述
新型LTCC 0°功率分配器SCN-2-10+在微型EIA-1206封装尺寸下，提供了行业领先的运行性能与尺寸组合。其出色的相位和幅度不平衡度使该元件成为适用于多种系统及子系统设计的通用构建模块。
商品特性
- 尺寸与功率处理能力组合
- 外部100欧姆隔离电阻
- 低插入损耗，典型值0.5 dB
- 高隔离度，典型值15 dB
- 小尺寸，0.12×0.06×0.035英寸
- 对ESD不敏感
- 采用温度稳定的LTCC技术
- 环绕式端接，确保优异的可焊性
- 低成本
应用领域
- GSM
- ISM
- Cellular
- LTE
