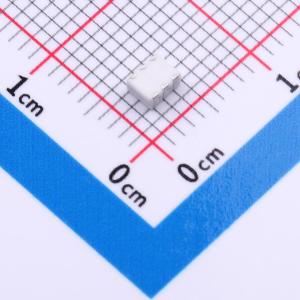

温馨提醒：图片仅供参考，商品以实物为准
QCV-211+
2路90°功率分配器，50Ω，130 - 210MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 支持近一个倍频程带宽，采用微型 EIA-1210 封装尺寸。出色的相位和幅度不平衡特性，使其成为各种系统和子系统设计中的通用构建模块。
- 品牌名称
- Mini-Circuits
- 商品型号
- QCV-211+
- 商品编号
- C3155050
- 商品封装
- SMD-6P,3.2x2.5mm
- 包装方式
- 编带
- 商品毛重
- 1.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF功分器/合路器 | |
| 频率 | 130MHz~210MHz |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.8dB |
商品概述
Mini-Circuits新款90°功率分配器，型号为QCV - 211+，在工作带宽和尺寸方面具有的组合优势；在微型EIA - 1210封装中支持近一个倍频程频段。出色的相位和幅度不平衡特性使该组件成为各种系统和子系统设计中通用的构建模块。
商品特性
- 高功率处理能力（10W）
- 低不平衡度，典型值为0.6 dB和4°
- 的尺寸/带宽组合
- 低插入损耗，典型值0.4 dB
- 高隔离度，典型值20 dB
- 超小尺寸，0.12×0.10×0.059英寸
- 环绕式端子，可焊性极佳
应用领域
- I&Q调制器
- 镜像抑制混频器
- 平衡放大器
- 船用无线电
