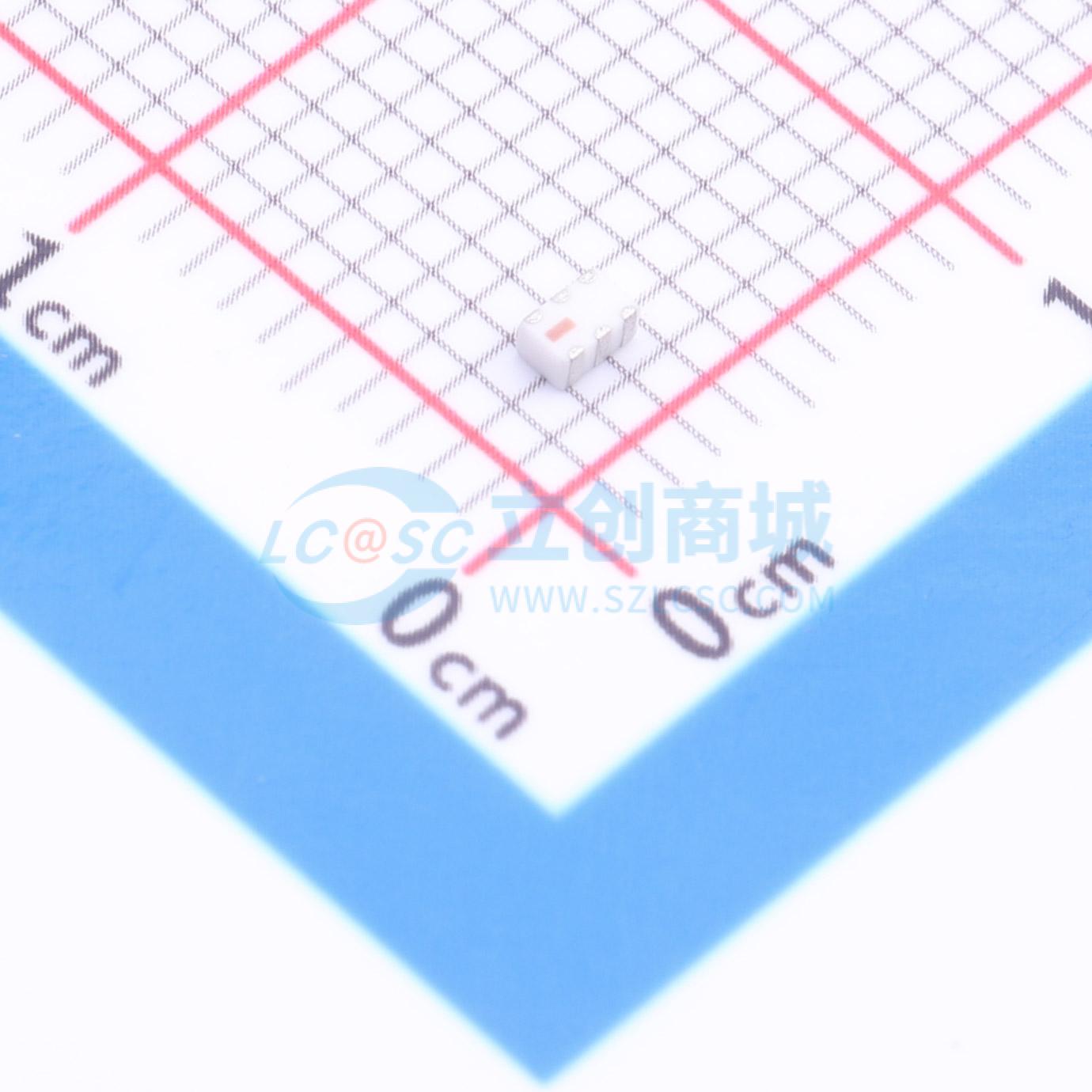

温馨提醒：图片仅供参考，商品以实物为准
QCS-442+
超小型陶瓷LTCC 2路90度功率分配器/组合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Mini-Circuits
- 商品型号
- QCS-442+
- 商品编号
- C3154964
- 商品封装
- SMD-6P,1.3x2mm
- 包装方式
- 编带
- 商品毛重
- 0.082克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF功分器/合路器 | |
| 功分/功合路数 | 一分二 | |
| 工作电压 | - | |
| 频率 | 2.8GHz~4.4GHz | |
| 插入损耗 | 0.7dB | |
| 工作温度 | -55℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度 | 25dB | |
| 振幅不平衡 | 0.5dB | |
| 相位不平衡 | 3deg | |
| 长度 | 2.01mm | |
| 宽度 | 1.24mm | |
| 高度 | 0.84mm |
商品概述
新型 QCS-442+ 90° 功率分配器在微型 EIA-0805 封装尺寸内提供了业界领先的工作带宽与尺寸组合，支持近一个倍频程的带宽。其出色的相位和幅度不平衡度使其成为适用于各种系统和子系统设计的通用构建模块。
商品特性
- 低插入损耗，典型值 0.6 dB
- 高隔离度，典型值 23 dB
- 微型尺寸，0.079英寸×0.049英寸×0.033英寸
- 采用 LTCC 结构
- 高功率处理能力
应用领域
- 平衡放大器
- 调制器
- WiMax
- 移相器
- 衰减器
