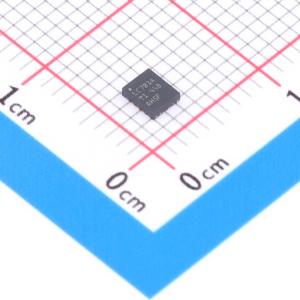

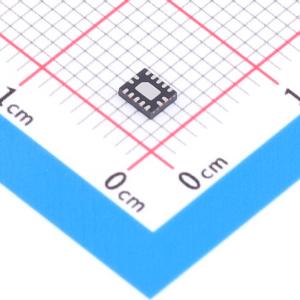

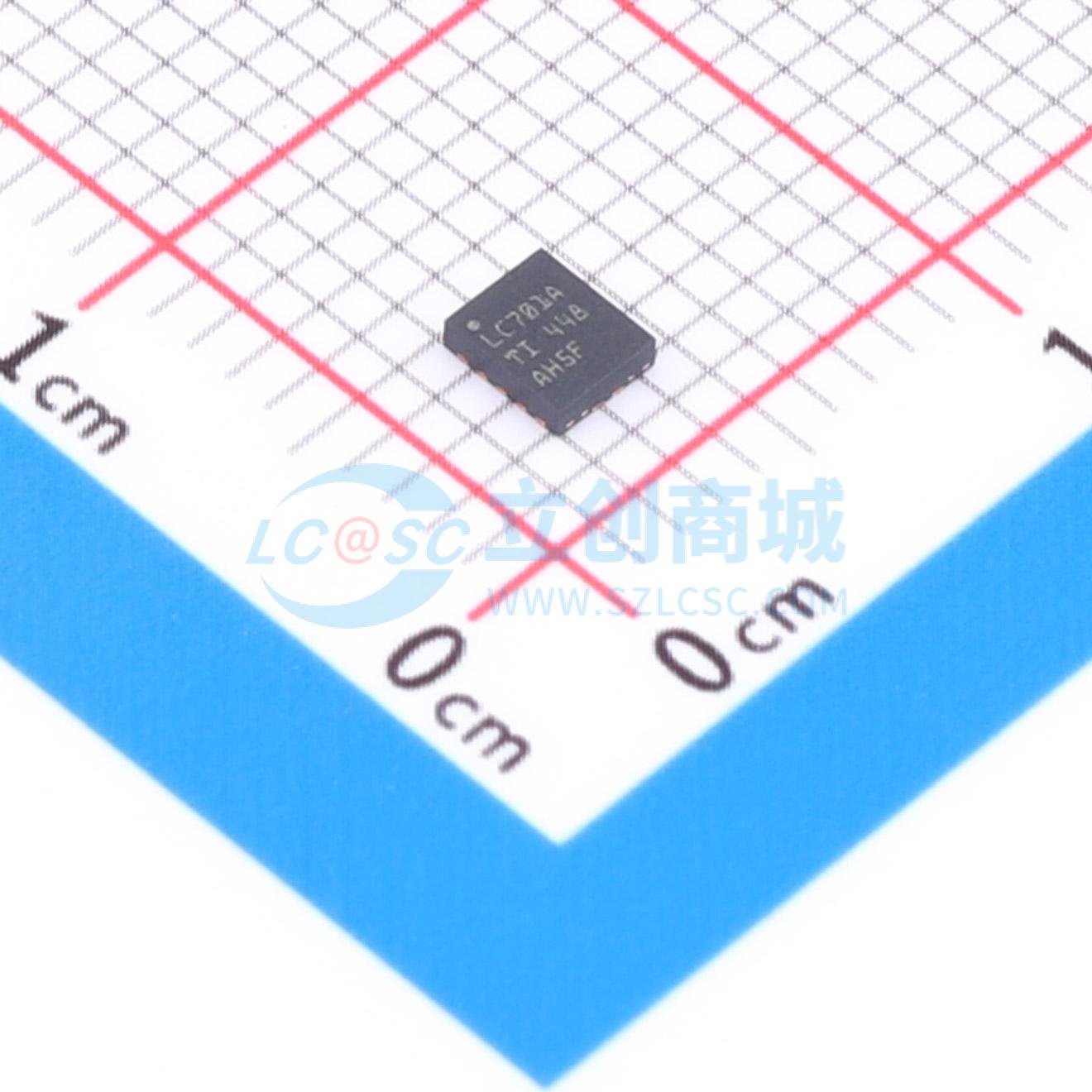

SN74LVC7001ABQAR

具有施密特触发输入的四路双输入与门

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LVC7001A 包含四个具有施密特触发输入的独立双输入与门。每个逻辑门以正逻辑执行布尔函数 Y = A ● B。工作范围为 1.1V 至 3.6V，5.5V 容限输入引脚，支持标准引脚排列，闩锁性能超过 250mA，符合 JESD 17 规范，ESD 保护性能超过 JESD 22 规范要求，2000V 人体放电模型 (A114-A)，1000V 充电器件模型 (C101)。
品牌名称: TI(德州仪器)
商品型号: SN74LVC7001ABQAR
商品编号: C35434046
商品封装: WQFN-14-EP(2.5x3)
包装方式: 编带
商品毛重: 0.062736克(g)

商品参数

商品概述

SN74LVC7001A 包含四个具有施密特触发输入的独立双输入与门。每个逻辑门以正逻辑执行布尔函数 Y = A ● B。工作范围为 1.1V 至 3.6V，5.5V 容限输入引脚，支持标准引脚排列，闩锁性能超过 250mA，符合 JESD 17 规范，ESD 保护性能超过 JESD 22 规范要求，2000V 人体放电模型 (A114 - A)，1000V 充电器件模型 (C101)。

商品特性

工作范围为 1.1V 至 3.6V
5.5V 容限输入引脚
支持标准引脚排列
闩锁性能超过 250mA，符合 JESD 17 规范
ESD 保护性能超过 JESD 22 规范要求
2000V 人体放电模型 (A114 - A)
1000V 充电器件模型 (C101)

应用领域

将电源正常信号进行结合使能数字信号

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与门
	通道数	4
	工作电压	1.1V~3.6V
	静态电流(Iq)	40uA
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA

	属性	参数值
	输出高电平(VOH)	1.75V；2.4V；1.2V；2.2V
	输出低电平(VOL)	550mV；700mV；400mV；450mV
	系列	74LVC
	传播延迟(tpd)	5.6ns@3.3V,50pF
	工作温度	-40℃~+125℃
	输入通道数	2
