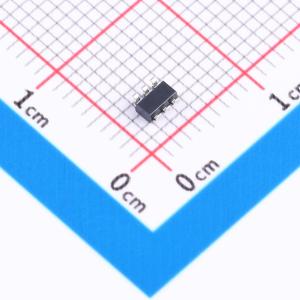

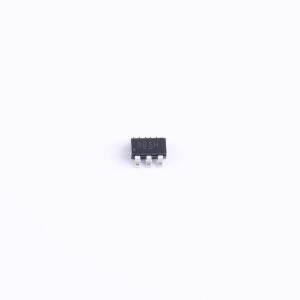

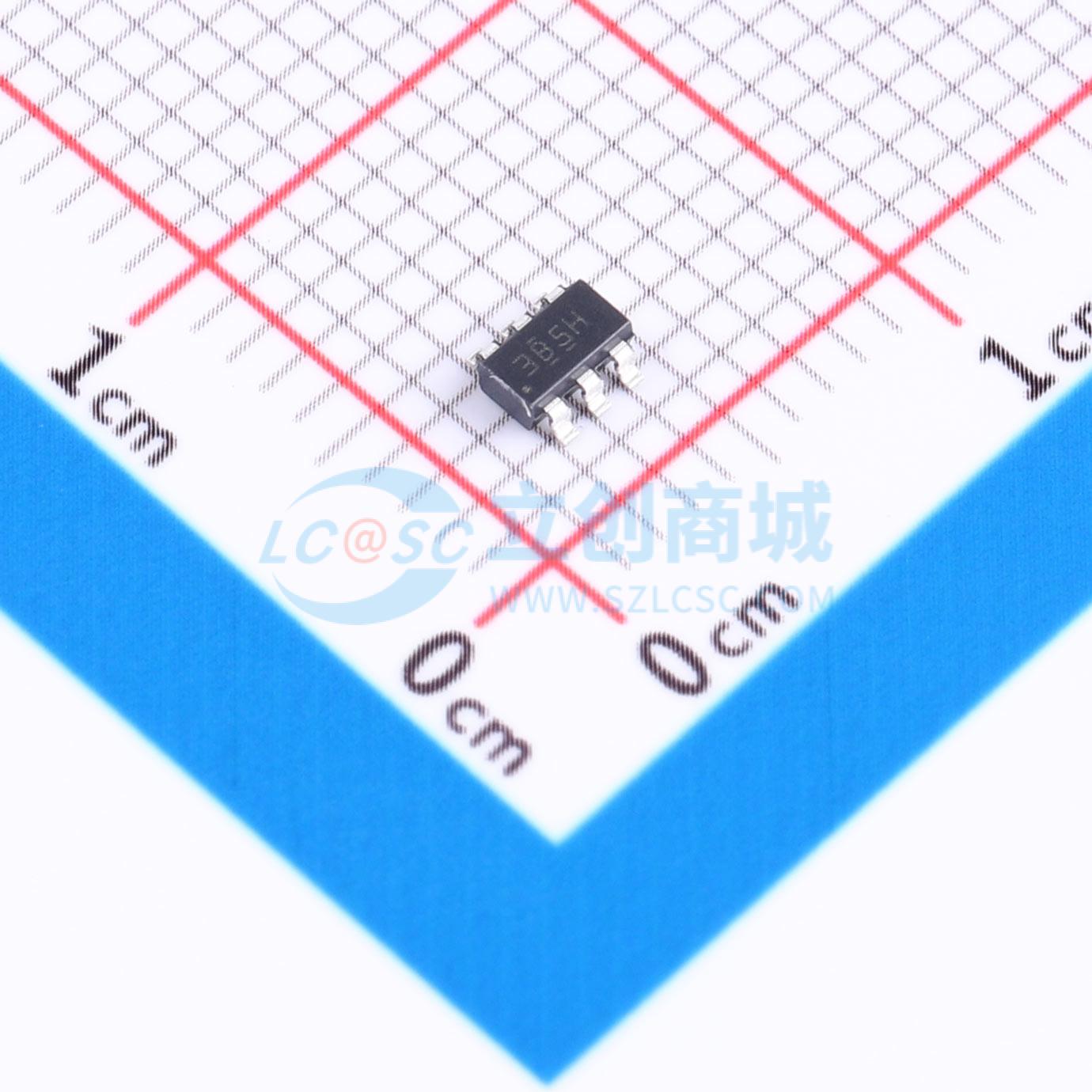

INA500CIDBVR实物图
  • INA500CIDBVR商品缩略图
  • INA500CIDBVR商品缩略图
  • INA500CIDBVR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

INA500CIDBVR

小尺寸、低功耗、低成本优化的差分放大器,输入阻抗>1MΩ

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
TI(德州仪器)
商品型号
INA500CIDBVR
商品编号
C35435608
商品封装
SOT-23-6​
包装方式
编带
商品毛重
0.36克(g)

商品参数

属性参数值
商品目录差分运放
放大器数1
共模抑制比(CMRR)85dB
输入失调电压(Vos)400uV
压摆率(SR)0.19V/us
输出电流30mA
输入失调电压温漂(Vos TC)5.5uV/℃
属性参数值
静态电流(Iq)14uA
工作温度-40℃~+125℃
输出类型单端
单电源电压1.7V~5.5V
双电源电压(Vee~Vcc)0.85V~2.75V;-2.75V~-0.85V
稳定时间20us

商品概述

INA500是一款差分放大器,集成了运算放大器和匹配电阻,提供三种增益选项。INA500A版本提供增益选项1,而INA500B和INA500C版本分别提供增益选项0.50和0.25。

这些是差分放大器配置中的电压感应INA,具有大于1MΩ的高输入阻抗和13.5µA的低静态电流。该器件在G = 1配置下实现了75dB的最小共模抑制比和精确的±0.05%的最大增益误差,以及3.5mV的最大失调(相对于输出)。在G = 0.25且电源电压为5.5V(±2.75V)时,该器件可以处理高达27.5V(±13.75V)的输入共模电压。上述规格的组合专为各种电平转换和电池监控应用而设计。

INA500的精密匹配集成电阻消除了对精确和低公差外部电阻的需求,从而节省了物料清单成本和电路板空间。INA500可以直接与低速8位至12位模数转换器(ADC)接口,是用通用放大器和分立电阻构建的差分放大器分立实现的绝佳替代品。INA500提供标准的6引脚封装,如SOT - 23和SC70,以及节省空间的X2SON封装。

商品特性

  • 针对小尺寸、低功耗和低成本进行了优化
  • 大于1MΩ的超高输入阻抗
  • 三种增益选项(G = 1、0.50和0.25)
  • 适用于8位至12位系统的良好精度
  • 共模抑制比:87dB(典型值)
  • 增益误差:±0.01%(典型值)
  • 失调电压:±0.70mV(典型值)
  • 节省空间的0.8mm² X2SON封装
  • 带宽:125kHz(典型值)
  • 驱动200pF负载时过冲小于20%(典型值)
  • 低静态电流:13.5µA(典型值)
  • 电源范围:1.7V(±0.85V)至5.5V(±2.75V)
  • 指定温度范围:–40°C至125°C

应用领域

  • 电池电芯形成和测试设备
  • 串式逆变器
  • 电动汽车充电站电源模块
  • 电池储能系统
  • 电动工具
  • 工业交直流转换
  • 可穿戴健身和活动监测器
