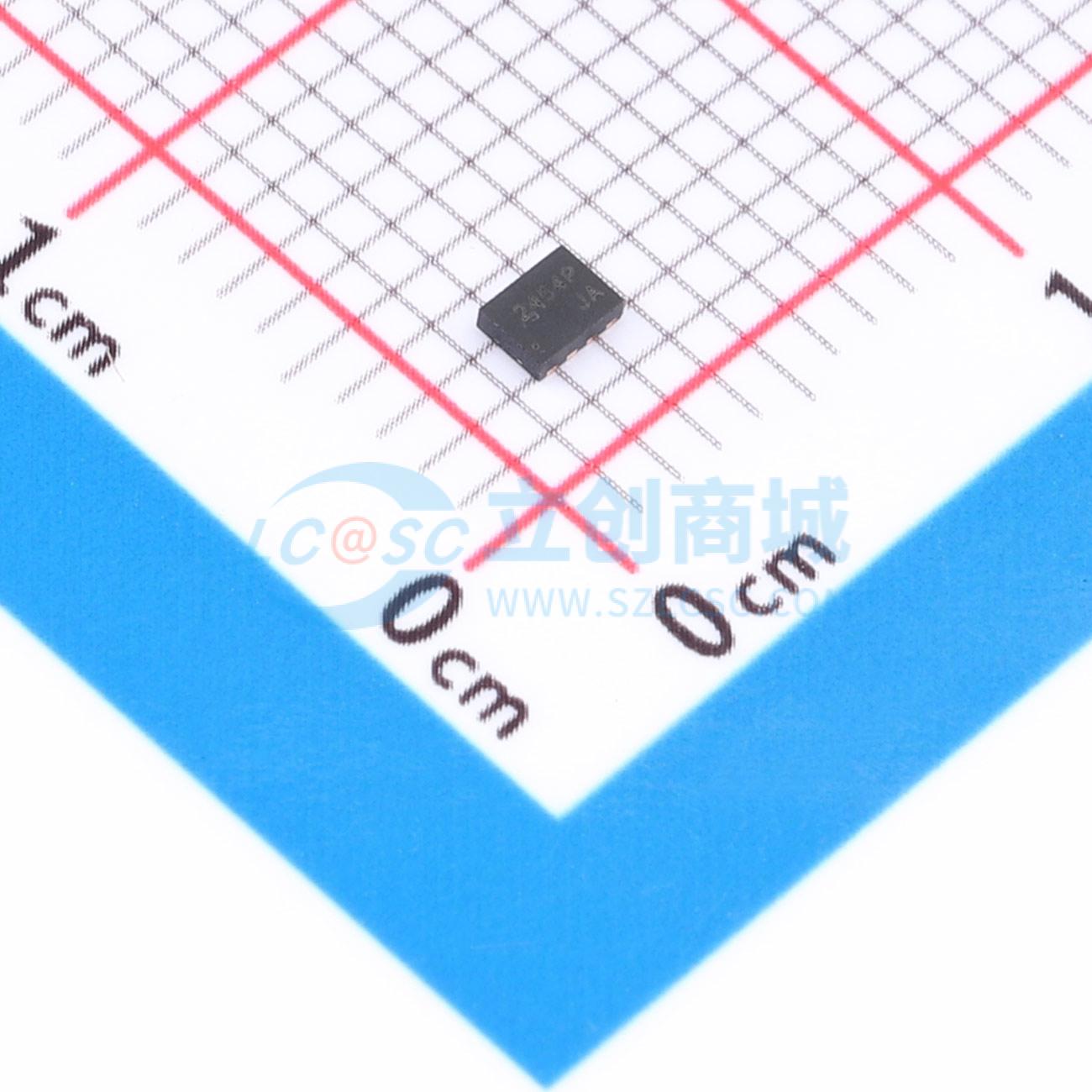

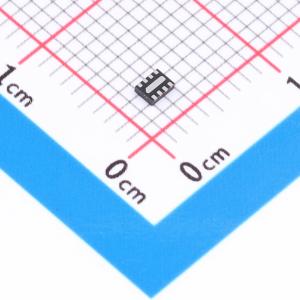

ECLAMP2454P.TCT

低通滤波器阵列，集成TVS二极管，用于EMI/RFI滤波和ESD保护

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: SEMTECH
商品型号: ECLAMP2454P.TCT
商品编号: C3152902
商品封装: UFDFN-8-EP
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

EClamp2454P是一款集成了TVS二极管的(L-C)低通滤波器阵列，旨在抑制便携式电子设备中不需要的电磁干扰/射频干扰信号并提供静电放电保护。该先进器件采用固态硅雪崩技术，具有卓越的钳位性能和直流电气特性。该器件经过优化，用于保护手机及其他便携式电子产品中的彩色液晶显示屏和摄像头线路。该器件由四个相同的电路组成，每个电路包含用于静电放电保护的TVS二极管和一个用于电磁干扰/射频干扰滤波的5阶电感-电容网络。典型电感值为28nH，电容值为12pF，可在800MHz频率下实现至少40dB的衰减。TVS二极管可有效抑制超过±15kV（空气放电）和±8kV（接触放电）的静电放电电压，符合IEC 61000-4-2第4级标准。EClamp2454P采用符合RoHS/WEEE标准的8引脚SLP2116P8封装，尺寸为2.1×1.6×0.58mm。引脚间距为0.5mm，采用无铅镍钯镀层。其小巧的封装使其非常适合用于手机、数码相机和个人数字助理等便携式电子产品。

商品特性

集成了TVS的双向电磁干扰/射频干扰滤波器，提供静电放电保护
静电放电保护符合IEC 61000-4-2第4级标准，±15kV（空气放电），±8kV（接触放电）
滤波性能：在800MHz至2.7GHz频率范围内提供至少40dB的衰减
TVS工作电压：5V
电感：28nH（典型值）
电容：12pF（典型值，反向电压为2.5V时）
为四条线路提供保护和滤波
固态技术

应用领域

彩色液晶显示屏保护
手机电荷耦合器件摄像头线路
翻盖手机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	EMI滤波器(RC,LC网络)
	额定电压	5V
	频率	155MHz
	滤波器阶数	5
	阻值	33Ω

	属性	参数值
	容值	36pF；12pF
	ESD 保护	有
	通道数	4
	衰减值	40dB@800MHz~2.7GHz
	工作温度	-40℃~+85℃
