商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 电源连接器/插接器 |
| 工作温度 | -25-+85℃ |
| 额定电流 | 1A |
| 额定电压 | 12V |
| 属性 | 参数值 |
|---|---|
| 耐电压 | 500V |
| 颜色 | 黑色 |
| 接触电阻 | 50mΩ |
| 绝缘电阻 | 100MΩ |
商品详情
产品特点 FEATURES
1
该产品为CUI品牌SJ-2504A-SMT-TR型号的音频插座，属于SJ-250X-SMT系列，专为表面贴装（SMT）设计，适用于现代高密度PCB布局
2
采用右角度设计，有效节省空间并提升安装灵活性，适合在空间受限的电子设备中使用
3
具备低轮廓结构，高度仅为1.5mm，有助于降低整体设备厚度，适用于超薄型电子产品
4
支持回流焊工艺，满足自动化生产线需求，提高焊接效率和一致性
5
额定电压12V，额定电流1A，适用于常见音频信号传输场景，具备良好的电气性能
6
接触电阻低至50mΩ，确保信号传输稳定、损耗小，提升音质表现
7
绝缘电阻高达100MΩ，提供优异的电气隔离性能，增强系统安全性
8
耐电压达500V，可承受瞬时高压冲击，提升产品可靠性
9
工作温度范围为-25℃至+85℃，适应广泛环境条件，适用于工业级和消费类电子设备
10
采用铜合金端子并镀银处理，提升导电性和抗氧化能力，延长使用寿命
11
塑料外壳材质为PA10T，具备良好的耐热性、机械强度和阻燃性能（UL94V-0等级）
12
插拔寿命可达5,000次，满足频繁插拔应用需求
13
符合RoHS标准，环保无铅，适用于全球市场准入要求
使用场景 APPLICATIONS
1
适用于各类便携式电子设备，如智能手机、平板电脑、笔记本电脑等，用于耳机或麦克风接口连接
2
适合嵌入式音频系统，如车载音响、智能音箱、多媒体播放器等设备中的音频输入输出接口
3
可用于工业控制设备、医疗电子仪器、通信终端等需要可靠音频连接的应用场景
4
广泛应用于消费电子产品的音频模块设计中，支持立体声信号传输
5
适用于需要小型化、高可靠性的SMT装配场合，特别适合自动化生产流程
6
在需要频繁插拔操作的环境中表现出色，如测试设备、维修工具等
注意事项 PRECAUTIONS
1
使用前请确认PCB布局与推荐焊盘尺寸一致，避免焊接不良或机械应力损伤
2
建议在回流焊过程中严格遵循指定的温度曲线（255°C~265°C），以确保良好焊接效果
3
若长时间未使用，需将元件存放在相对湿度低于80%的环境中，防止吸湿影响焊接质量
4
存储超过72小时后应进行烘烤处理：在40°C±5°C条件下烘烤72小时（卷带内）或10小时（取出后）
5
焊接完成后应检查是否有虚焊、短路或引脚变形等问题，确保电气连接可靠
6
不建议在超出额定电压或电流的条件下使用，以免造成过热或损坏
7
安装时注意避免对插座施加过大机械力，防止端子变形或断裂
8
本产品不可用于生命支持系统或关键安全设备，除非经过额外认证
9
请勿在高温高湿环境下长期存放，以免影响材料性能和使用寿命

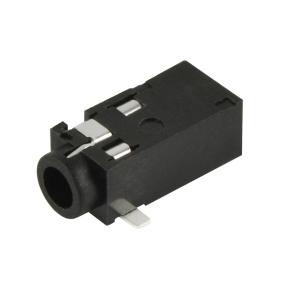

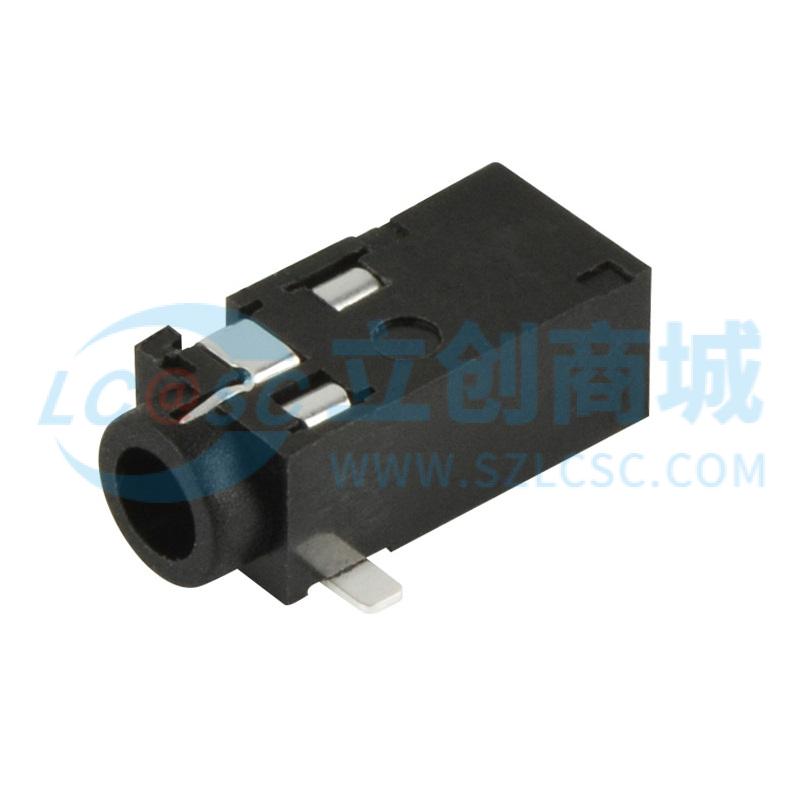

SJ-2504A-SMT-TR
价格：￥5.71
购买数量
个
(1000个/圆盘，最小起订量1个，递增量：1)
