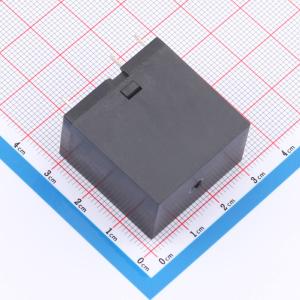

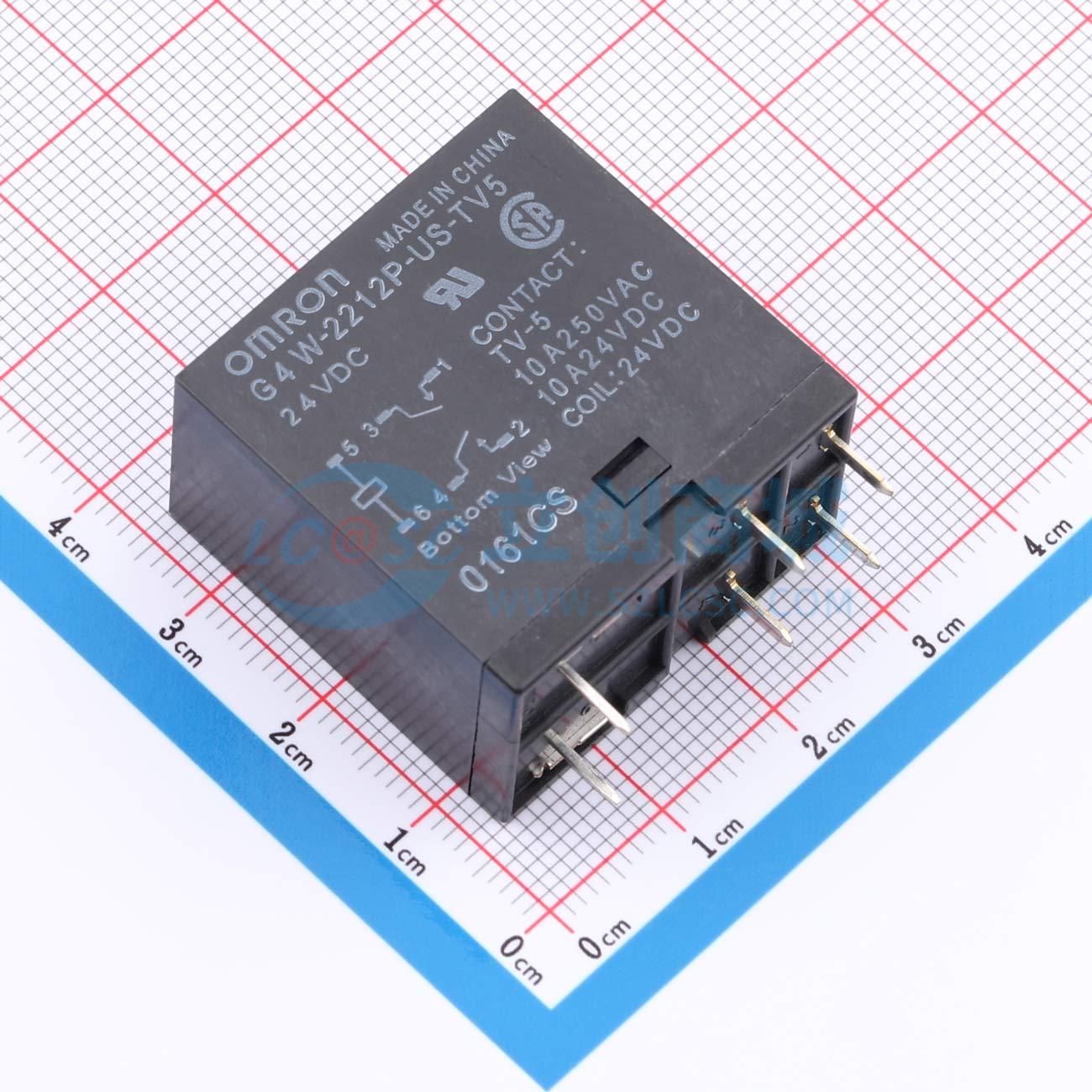

G4W-2212P-US-TV5 24VDC
用于电源开闭的功率继电器，输入输出完全分离，耐冲击，有多种认证和类型
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- OMRON(欧姆龙)
- 商品型号
- G4W-2212P-US-TV5 24VDC
- 商品编号
- C35392814
- 商品封装
- 插件,30.5x19.5mm
- 包装方式
- 盒装
- 商品毛重
- 30.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 两组常开:2A(双刀单掷-常开) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 10A@250VAC | |
| 最大切换电压 | 250V@AC；125V@DC | |
| 额定线圈功率 | 800mW | |
| 触点材料 | 银合金 | |
| 最大切换电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | - | |
| 线圈电阻 | 720Ω | |
| 接触电阻 | 30mΩ | |
| 动作时间 | 20ms | |
| 释放时间 | 5ms | |
| 工作温度 | -25℃~+55℃ | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - |
商品特性
- 输入·输出间（线圈接点间）完全分离，实现耐冲击电压10,000V
- 线圈接点间的绝缘距离8mm以上，满足VDE规格的C/250，耐电压AC4,000V以上，符合日本电气用品取缔法标准品取得UL508、CSA规格
- 备有VDE规格认证品
- 1a型（TV - 8）、2a型（TV - 5）适用相应的TV额定
- 备有全波整流型
