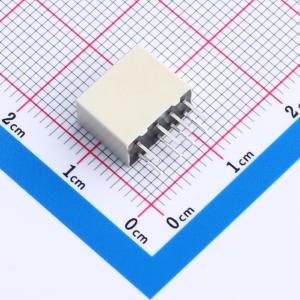

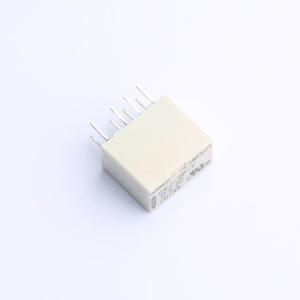

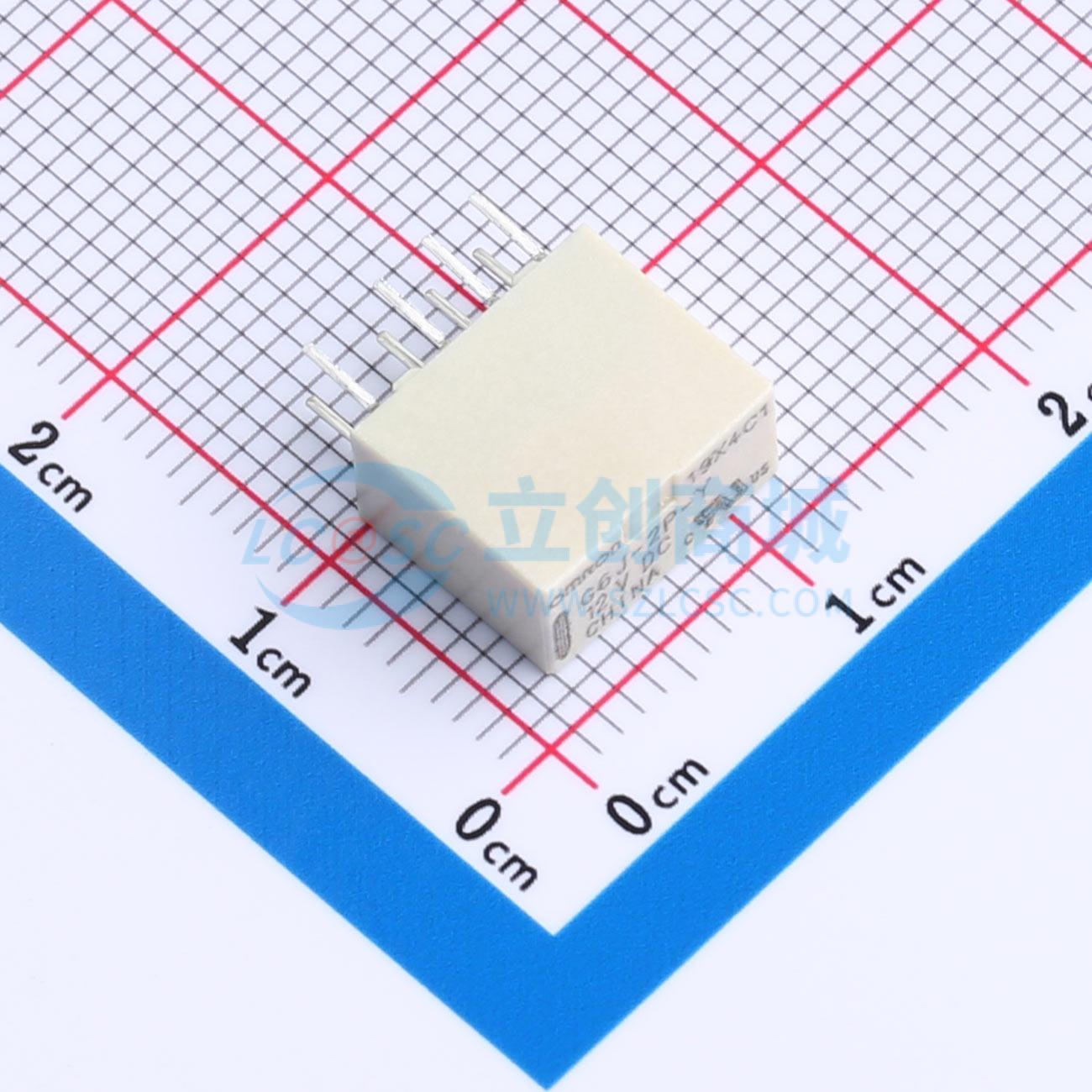

G6J-2P-Y-12VDC
12V 1A 两组转换:2C(双刀双掷转换)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 宽5.7mm，对应高密度封装的纤细壳体。（宽5.7mmx长10.6mmx高9mm）；与本公司最小级别的G6K相比，可节省约23%空间满足高密度安装。表面安装型：G6J-2FS-Y vs G6K-2F-Y；标准型可对应85℃的高温使用环境；线圈接点间高耐电压AC1,500V、而且耐冲击电压2.5kV（2x10μs，Telcordia标准）；线圈与接点间、同极接点间均为FCC part68（1.5KV，10x160μs）标准；备有1绕组闭锁型，且考虑到节省能源；标准型取得UL/C-UL规格。
- 品牌名称
- OMRON(欧姆龙)
- 商品型号
- G6J-2P-Y-12VDC
- 商品编号
- C35392815
- 商品封装
- 插件,10.6x5.7mm
- 包装方式
- 管装
- 商品毛重
- 1.683171克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 两组转换:2C(双刀双掷转换) | |
| 触点容量(电阻负载) | 300mA@125VAC；1A@30VDC | |
| 最大切换电压 | 110V@DC；125V@AC | |
| 触点材料 | 银+镀金合金 | |
| 额定线圈功率 | 140mW |
| 属性 | 参数值 | |
|---|---|---|
| 线圈电阻 | 976.8Ω | |
| 最大切换电流 | 1A | |
| 动作时间 | 3ms | |
| 释放时间 | 3ms | |
| 线圈类型 | 有极性-单线圈 | |
| 接触电阻 | 100mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
宽5.7mm，对应高密度封装的纤细壳体。（宽5.7mm×长10.6mm×高9mm）；与本公司最小级别的G6K相比，可节省约23%空间满足高密度安装。表面安装型：G6J - 2FS - Y vs G6K - 2F - Y；标准型可对应85℃的高温使用环境；线圈接点间高耐电压AC1,500V、而且耐冲击电压2.5kV（2×10μs，Telcordia标准）；线圈与接点间、同极接点间均为FCC part68（1.5KV，10×160μs）标准；备有1绕组闭锁型，且考虑到节省能源；标准型取得UL/C - UL规格。
商品特性
- 宽5.7mm，对应高密度封装的纤细壳体
- 与本公司最小级别的G6K相比，可节省约23%空间满足高密度安装
- 标准型可对应85℃的高温使用环境
- 线圈接点间高耐电压AC1,500V、耐冲击电压2.5kV（2×10μs，Telcordia标准）
- 线圈与接点间、同极接点间均为FCC part68（1.5KV，10×160μs）标准
- 备有1绕组闭锁型，考虑到节省能源
- 标准型取得UL/C - UL规格
应用领域
- 电话相关设备
- 通信设备
- 测量仪器
- OA设备
- AV设备
- 安全设备
- 楼宇自动化系统
- 工业设备
- 娱乐设备
