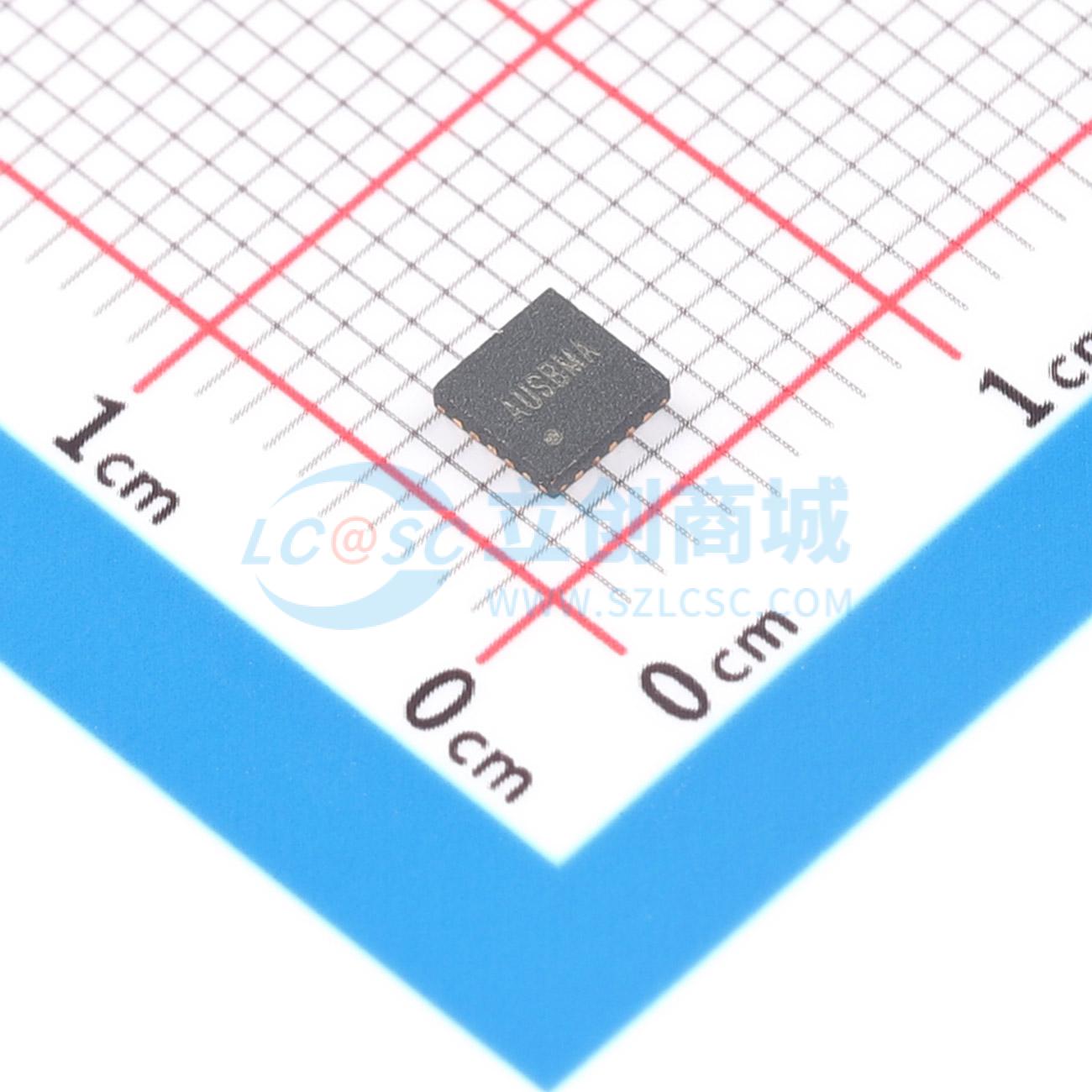

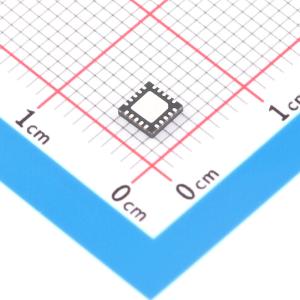

温馨提醒：图片仅供参考，商品以实物为准
SY6915RBC
支持Boost模式的1-4节电池充电控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY6915 是一款支持升压模式的高效多节电池充电器控制器。当系统的功率需求暂时高于输入功率时，它允许电池向系统释放能量。三个内部数模转换器（DAC）分别用作充电电压、充电电流和输入电流限制的参考
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY6915RBC
- 商品编号
- C3151186
- 商品封装
- VQFN-20-EP(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.220667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~25V | |
| 最大充电电流 | 8.128A | |
| 充电饱和电压 | 19.2V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1~4 | |
| 工作温度 | -40℃~+100℃ | |
| 静态电流(Iq) | 650uA | |
| 接口类型 | SMBus |
商品概述
SY6915是一款高效的多节电池充电控制器，支持升压模式。当系统的功率需求暂时高于输入功率时，它允许电池向系统释放能量。 三个内部DAC用作充电电压、充电电流和输入电流限制的参考。系统可通过SMBus对其进行编程。 SY6915可对1节、2节、3节和4节电池组进行充电，采用QFN3.5x3.5-20封装，可减小PCB尺寸。
商品特性
- 输入电压范围：4.5V至25V
- 由SMBus控制的同步降压控制器，开关频率可在615kHz、750kHz和885kHz之间编程
- 通过SMBus控制电池充电电压（1.024V – 19.2V）、电池充电电流（128mA – 8.128A）、适配器输入电流限制（128mA – 8.064A）
- 电池充电电压精度：±0.5%
- 电池充电电流精度：±3%
- 适配器输入电流限制精度：±3%
- 固定输入截止电流精度：±2%
- 用于交流阻断NFET和电池NFET的内部电荷泵
- 集成环路补偿
- 内部软启动
- 可编程适配器检测和指示功能
- 支持1节、2节、3节和4节电池组
- 支持升压模式
- 电池学习功能和可编程电池耗尽阈值
- 逐周期峰值电流限制
- 电池过压保护和短路保护
- 电感和MOSFET短路保护
- 带迟滞功能的热关断
- 适配器待机静态电流：0.65mA（最大0.8mA）
- 关断状态下电池放电电流：5μA
- 封装：QFN 3.5x3.5-20
应用领域
- 笔记本电脑和超极本
- 电池充电器底座、带可充电电池的便携式设备
- 电池备份系统
